هل توجد الـ AND / OR ... Gates او الـ Programable Array كقطع تباع في السوق، ام انها فقط في الكتب واكل الزمن عليها وشرب؟
وهل لابد لتركيب مخطط صغير استعمال Microcontrollers?
لانه عندي دائرة صغيرة وحبيت اركبها بس مش عارف من فين اجيب الاجزاء المنطقية
فلو حد يعرف ارقام القطع AND / OR / NOT / XOR
او اي Programmable Array يعطيني عنها معلومات.
وشكرا
الخيل والليل والبيداء تعرفني ::: والثور والبغل والاغنام والبقرُ
البوابات Xor و And و Nand و Or و Nor و Not كلها متوفرة في مجموعة من التقنيات مجموعة في عائلتين كبيرتين هما TTL و CMOS,
ما عليك سوى أن تحدد مواصفات الدارة و تحملاتها من جهود و تيار كهربائي و سرعة لكي تختار الأنسب منها.
أما بالنسبة للدارات المبرمجة programmable circuits فهي تقنية قديمة كانت توفر المساحة التي ستأخذها مجموعة من المركبات المنطقية على سطح اللوحة, لكنها الآن لم تعد في متناول اللأشخاص و لها إستخدامات كبيرة في التشفير مثلا أو بعض تطبيقات الإتصالات, لأنها أصبحت ضخمة ذات خلايا كثيرة جدا.
كان أكثرها لإستخداما في بداياتها هي Pal و Gal و eprom و prom. حاليا لا أظن أنها لا تزال متاحة في السوق كلها لكنك يمكنك إستعمال Eprom فهي ممتازة لعمل تبسيط لدوال منطقية معقدة قد تصل أكثر من 15 مدخل و 8 مخارج مثلا.
يعني لو كانت دارتك عبارة عن دارة منطقية combiantorie وليست sequential فيمكنك إستعمال eprom دون الحاجة للمتحكم الصغري.
سأتغيب عن المنتدى وستكون لي زيارات خفيفة بين الحين و الحين
يا صاحب الهم إن الهم منفرج.....................أبشر بخير فإن الفارج الله.
اليأس يقطع أحيانا بصاحبه..........................لا تيأس فإن الكافي الله.
الله يحدث بعد العسر ميسرة.........................لا تفزعن فإن الصانع الله.
إذا بليت فثق بالله وارض به...................فإن الذي يكشف البلوى هو الله.
و الله ما لك غير الله من أحد.......................فحسبك الله في كل لك الله
أخوكم مراد
شكرا اخي..

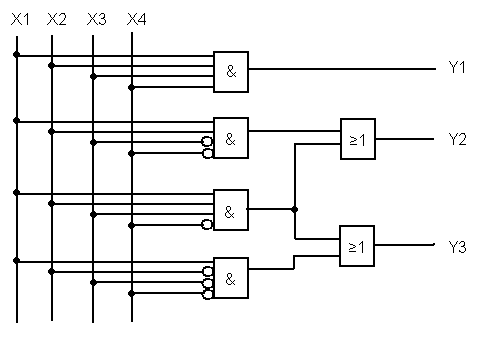

ارفقت التخطيط المبدئي للدائرة "بدون Minimize"
والجهود ستكون تقريبا 6 فوات
والدائرة عندي هي Decode لمجموعة حالات الى النظام الثنائي
والـ EPROM ستكون افضل طريقة، خصوصا في حالة رغبت مثلا بتوسيع عدد المداخل.
الخيل والليل والبيداء تعرفني ::: والثور والبغل والاغنام والبقرُ
الدارة يمكنك تبسيطها بإستعمال بوابات من نوع nand و Or فقط, كل بوابة من مدخلين وليت ثلاث أو أربع, و لاأظن انك ستحتاج في دارة عدد مداخلها 4 مداخل لعمها ب eprom.
بما أن الجهد المستعمل هو من قيمة 6 فولت فعليك بمركبات Cmos و ليس TTL.
سأتغيب عن المنتدى وستكون لي زيارات خفيفة بين الحين و الحين
يا صاحب الهم إن الهم منفرج.....................أبشر بخير فإن الفارج الله.
اليأس يقطع أحيانا بصاحبه..........................لا تيأس فإن الكافي الله.
الله يحدث بعد العسر ميسرة.........................لا تفزعن فإن الصانع الله.
إذا بليت فثق بالله وارض به...................فإن الذي يكشف البلوى هو الله.
و الله ما لك غير الله من أحد.......................فحسبك الله في كل لك الله
أخوكم مراد
هذا الموضوع مغلق.
