اقترح صناعة وبرمجة اوقات الصلاة بالمكروكنترولور
pic16f877
ds1307 ساعة حقيقية
24cl256 ذاكرة
املك المعادلة التي من شانها نعطينا اوقات الصلاة الخمس
وذالك بادخال خطوط الطول ودوائر العرض
والعام والشهر واليوم
يتم برمجتها في pic
ويتم تخزين البلدان والولايات و خطوط الطول ودوائر العرض
الفكرة جميلة وممكنة وانسب لغة هي لغة السي كون هناك معادلات كثيرة وواضح انك ستحتاج الى ذاكرة الا اذا اخترت معالج لديه كم كافي من الذاكرة الداخلية والا فانها ستكون خارجية . لكنك لم توضح مدخلات الجهاز ومخارجه يعني اين سيعرض النتائج و كيف ستدخل البيانات و ما هو الهدف من الجهاز (منبه مثلا) ، كذلك تصور لشكل الجهازـ لست متأكدا من ان المعالج الذي ذكرت هو الانسب لمثل هذا التطبيق.
تم تعديل هذه المشاركة بواسطة عماد الخليل في 10 يونيو 2007 في 07:44
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
شكرا على الاهتمام
المشكلت عندي في برمجة المعادلات باي لغة
وفي المداخلت الاحقت ساوافيكم بالمخططات والاكواد
وشكرا
الاسمبلى ستكون صعبة فى برمجة تلك المعادلات لانها معقدة الى حد ما
اكتب المعادلة رياضيا ربما استتطعنا مساعدتك
مبارك لشعب تونس
العناصر الملطلوبة للحساب هى :
خط الطول الجغرافى للمكان المطلوب الحساب له ورمزه Long
خط العرض الجغرافى للمكان المطلوب الحساب له ورمزه Lat
فرق التوقيت الموقعى عن خط توقيت جرينتش
العام والشهر واليوم المطلوب الحساب له
فى حساب طول الشمس وموقعها فضلت هنا التبسيط ولم أكتب المعادلات التى نستخدمها فى حساب الظواهر الكونية بل ايضا فضلت التبسيط قد ما استطعت وهنا موقع الشمس بحسب مركزية الأرض Geocentric وهى معادلات بسيطة جدا ولكنها دقيقة بحول الله وقوته
أولا نحسب طول " موقع الشمس " للحصول على الميل الزاوى والمطلع المستقيم المستخدم بمعادلات مواقيت الصلاة
نحسب اليوم الجوليانى ورمزه D من المعادلة :
D =((367*Y)-(INT((7/4)*(Y+INT((M+9)/12))))+INT(275*(M/9))+d-730531.5)
مع ملاحظة أن Y = Year = العام
و M = Month = الشهر
و d= Day = اليوم
وهذا هو العام والشهر واليوم المطلوب له الحساب
نحسب طول الشمس الوسطى ورمزه L من المعادلة
L = 280.461+0.9856474*D
مع مراعاة أن يكون الناتج لا يقل أو يزيد عن 360°
ثم نحسب حصة الشمس الوسطى ورمزه M من المعادلة
M = 357.528+0.9856003*D
مع مراعاة أن يكون الناتج لا يقل أو يزيد عن 360°
ثم نحسب طول الشمس البروجى ورمزه Lambda من المعادلة
(Lambda = L +1.915*SIN(M)+0.02*SIN(2*M
مع مراعاة أن يكون الناتج لا يقل أو يزيد عن 360°
ثم نحسب ميل دائرة البروج ورمزها Obliquity من المعادلة
Obliquity = 23.439-0.0000004*D
ثم نحسب المطلع المستقيم ورمزه Alpha من المعادلة
((Alpha =ATAN (COS(Obliquity)*TAN(Lambda
مع مراعاة أن يكون الناتج لا يقل أو يزيد عن 360° بالمعادلة
(Alpha = Alpha - (360*INT(Alpha /360
ثم نعدل المطلع المستقيم
Alpha = Alpha + 90 * ( TRUNC ( Alpha / 90 ) -TRUNC(Alpha / 90))
نحسب الزمن النجمى ورمزه ST بالدرجات الزاوية من المعادلة
ST =100.46 + 0.985647352 *D
ثم نحسب ميل الشمس الزاوى ورمزه Decمن المعادلة
((Dec =ASIN(SIN (Obliquity )*SIN(Lambda
نحسب زوال الشمس الوسطى noon من المعادلة
Noon = Alpha - ST
مع مراعاة أن يكون الناتج لا يقل أو يزيد عن 360° بالمعادلة
ثم الزوالى العالمى UT Noonمن المعادلة
UT Noon = Noon - Long
حيث أن Long هو خط الطول الجغرافى للمكان
ثم الزوال المحلى Local Noonبالمعادلة وهو وقت صلاة الظهر
Local Noon = UT Noon /15 + Zone
حيث أن Zone هو فرق التوقيت العالمى
نحسب وقت صلاة العصر الأول وهو المذهب الشافعى " وهو معمول به فى كثير من الأقطار "
نحسب إرتفاع الشمس لوقت صلاة العصر Asr Altمن المعادلة
((Asr Alt = ATAN (1+ TAN( Lat - Dec
حيث أن Lat هو خط العرض الجغرافى
و Dec هو ميل الشمس الزاوى
وإذا أردتها لوقت صلاة العصر الثانى " المذهب الحنفى " يكون من المعادلة :
((Asr Alt =ATAN(2+TAN(Latitude - Dec
ثم نحسب قوس الدائر أى الوقت المتبقى من وقت الظهر حتى صلاة العصر قوس العصر Asr Arc من المعادلة :
Asr Arc =ACOS ((SIN(90- Asr Alt )-SIN(Dec)*SIN(Lat))/(COS(Dec)*COS(Lat)))
الناتج هنا بالدرجات الزاوية يحول لزمن بالقسمة على 15
Asr Arc = Asr / 15
فيكون وقت صلاة العصر Asr Time من المعادلة
Asr Time = Local Noon + Asr Arc
نحسب وقت شروق الشمس وغروبها من المعادلة :
نحسب نصف قوس النهار Durinal Arcمن المعادلة
Durinal Arc=ACOS ((SIN(-0.8333 )-SIN(Dec)*SIN(Lat))/(COS(Dec)*COS(Lat)))
وقت الشروق Sun Rise
(Sun Rise = Local Noon - (Durinal Arc / 15
وقت الغروب Sun Set
(Sun Set = Local Noon + (Durinal Arc /15
نحسب وقت صلاة العشاء من المعادلة
اولا نحسب فضل الدائر وهو الوقت المتبقى من وقت صلاة الظهر إلى وقت العشاء Esha Arc
Esha Arc = ACOS ((SIN(-18 )-SIN(Dec)*SIN(Lat))/(COS(Dec)*COS(Lat)))
فيكون وقت صلاة العشاء Esha Time
(Esha Time = Local Noon +( Esha Arc /15
نحسب وقت صلاة الفجر من المعادلة
أولا نحسب فضل دائر الفجر وهو الوقت المتبقى من وقت صلاة الفجر حتى وقت صلاة الظهر Fajr Arc
Fajr Arc = ACOS ((SIN(-18 )-SIN(Dec)*SIN(Lat))/(COS(Dec)*COS(Lat)))
فيكون وقت صلاة الفجر Fajr Time
(Fajr Time = Local Noon – (Fajr Arc /15
أتمنى أن تكون نافعه بعون الله تعالى
والسلام عليكم ورحمة الله وبركاته
السلام عليكم
المعادلات التي اكتبها هي مستمدة من حساب مواقيت الصلاة الشرعية
ساقوم في الايام الاتية كتابت الكود الذي يسمح لنا بالقراءة من الساعة ds1307
مع وضع المخطط الالكتروني الدي يسمح لنا بعرض الوقت على شاشةlcd :rolleyes: :rolleyes: *-) *-)
ارى انه من الانسب كتابة برنامج بسيط بلغة بسيطة مثل vb6 للتأكد من ان لديك معادلات سليمة يعتمد عليها في الحساب وبانك تقف على ارضية صلبة قبل الشروع في اي شيئ في المعالجات والقطع الاخرى باختصار عمل محاكاة Simulation
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........

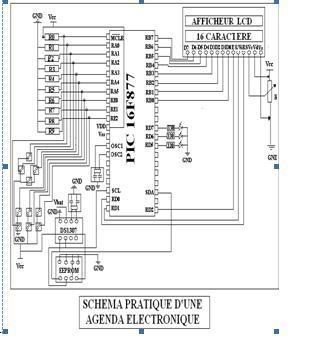

KARIMDHM كتب:المعادلات سليمة و هذا ملف ألإكسل في المرفقات سيسهل معرفة ذالكو قد أرفقت ألمخطط الكتروني
السلام عليكم
أولا فكرة اكثر من رائعة لأنه لا اعتقد الي الان اننا كعرب أستطعنا ان نصنع مؤقت او ساعة للأذان "100 %" كل الموجود صناعة يابانية أو غيره
أشد علي يدك وساحاول أن ادعمك بكل ما أستطيع (h)
كنت قد فكرت في المشروع قبل عام تقريبا وواجهتني بعض المشاكل لعل اغلبها عدم توفر RTC "real time control"
او الساعة الخارجية مثل ds1307 في بلدنا
الشئ الاخر والاهم هو عدم توفر الوقت خاصة بعد انتهاء الدراسة والتخرج :rolleyes:
نعود لكلامنا حاولت وسالت في منتديين عريقين
ptc2.com/vb "عربي"
والاخر وهو
picbasic.co.uk/forum منتدي خاص ببرمجة المتحكم من PIC باستخدام لغة البيسك
وجدت دعم جيد في الموقع الثاني
المهم في الاول كنت أريد أن أستخدم المعادلات ففوجئت بأن الامر صعب علي متحكمات من نوع 8bit 16bit
مع اني لا أعتقد ذلك
قررت ان أجهز جداول لميقات الصلاة "طبعا امر صعب جدا لمجموعة مدن"
و توقف المشروع منذ عام
أسف علي الاطالة والقصص
فقط أريد أن أشد علي يدك ولا أريدك ان تتوقف "أرجوك أستمر" :(
اي مساعدة باستخدام لغة البرمجة basic
انا حاضر علي قدر ما أعرف
أيضا يوجد في المنتدي الثاني ناس متخصصة يمكنهم مساعدتك فنيا ألي أكثر ما تتصور
أيضا أن رغبت في عمل سيمولاشين يالبروتيوس ان حاضر بأذن الله تعالي
أخيرا أرجو ان تمدنا بأخر ما توصلت أليه "برمجيا وعتاديا"
أريد أن أسئل ما معني 31+14/60
شكرا وأسف جدا جدا علي الاطالة
اقتباسلا اعتقد الي الان اننا كعرب أستطعنا ان نصنع مؤقت او ساعة للأذان "100 %" كل الموجود صناعة يابانية أو غيره
أظن أننا أستطعنا بناء هكذا ساعات وهذه واحدة صناعة سعودية
http://www.aecl.com/sub_images/P-Clock.jpg
وهذه أخرى صناعة سورية تتفوق على الأخيرة بإظهار الوقت المتبقي لإقامة الصلاة حسب الطلب حيث حصلت هذه التقنية على براءة أختراع
http://www.al-awail.com/all_im/01002.jpg
وتم إهداء واحدة للمسجد الأقصى وهذه صورتها داخل المسجد الأقصى
http://www.al-awail.com/aqsa_ar.htm
وهذا موقع الشركة المصنعة لها
وهكذا صار المشروع جاهز .. :wacko:
{وقل ربي زدني علماً}
tell me كتب:أظن أننا أستطعنا بناء هكذا ساعات وهذه واحدة صناعة سعوديةhttp://www.aecl.com/sub_images/P-Clock.jpg
وهذه أخرى صناعة سورية تتفوق على الأخيرة بإظهار الوقت المتبقي لإقامة الصلاة حسب الطلب حيث حصلت هذه التقنية على براءة أختراع
http://www.al-awail.com/all_im/01002.jpg
وتم إهداء واحدة للمسجد الأقصى وهذه صورتها داخل المسجد الأقصى
http://www.al-awail.com/aqsa_ar.htm
وهذا موقع الشركة المصنعة لها
وهكذا صار المشروع جاهز .. :wacko:
السلام عليكم
بالفعل مجهودات تستحق التقدير
بالنسبة للساعة السورية انا بنفسي جربتها وهي اكثر من رائعة
ولكن حسب اطلاعي علي الموضوع لا أعتقد انها تستخدم
معادلات لحساب مواقيت الصلاة ولكنها تستخدم جداول جاهزة لكل مدينة
وهذا كلام كتيب التشغيل الملحق بالساعة والموجود بالموقع أيضا
هذا لا ينفي انه انجاز عربي لا يستهان به بل يستحق التقدير
انا أتكلم علي ساعات مثل ساعات الفجر الحائطية واليدوية فبأمكان أدخال خط طو لوعرض ثم أيجاد مواقيت الصلاة بدقة أعتقد انها تصل الي 98%
والله اعلم
شكرا لكل من تابع واهتم
أنا عملت ساعة عادية و بدقة عالية على البروتس ، و بإستخدام المتحكم PIC 16F877 ، و قمت بعمل محاكاة لها على البروتس ، و كانت ممتازة ، و الحقيقة أن المكونات ال"إلكترونية التي نشتريها لا تكون في غاية الدقة ، بل بها ما يسمى بـ السماحية أو الـ TOLERANCE و لهذا ، فلا بد أن يوجد خطأ في التوقيت ، و يمكنك المعالجة عن طريق أن تنتظر لمدة مثلاً لنقل يومين ، و تلاحظ التغير الحاصل في الساعة التي صنعتها ، و تأخذ هذا الفرق في التوقيت و تقسمه على فترة اليومين ، و تعوض به داخل البرنامج الذي تكتبه.
إن شاء الله تجدوني موجود للمساعدة في أي أمر ، لكني أعمل بلبيسك ، حيث أنه أسهل بشكل كبير جداً ، و أعمل على برنامج اسمه بروتون.
باسم عماد كتب:أنا عملت ساعة عادية و بدقة عالية على البروتس ، و بإستخدام المتحكم PIC 16F877 ، و قمت بعمل محاكاة لها على البروتس ، و كانت ممتازة ، و الحقيقة أن المكونات ال"إلكترونية التي نشتريها لا تكون في غاية الدقة ، بل بها ما يسمى بـ السماحية أو الـ TOLERANCE و لهذا ، فلا بد أن يوجد خطأ في التوقيت ، و يمكنك المعالجة عن طريق أن تنتظر لمدة مثلاً لنقل يومين ، و تلاحظ التغير الحاصل في الساعة التي صنعتها ، و تأخذ هذا الفرق في التوقيت و تقسمه على فترة اليومين ، و تعوض به داخل البرنامج الذي تكتبه.إن شاء الله تجدوني موجود للمساعدة في أي أمر ، لكني أعمل بلبيسك ، حيث أنه أسهل بشكل كبير جداً ، و أعمل على برنامج اسمه بروتون.
السلام عليكم
انا عضو جديد وقد اشتركت لكي ارد على هذا الموضوع
اخي الكريم هل يمكنني الحصول على الكود منك؟لماذا لاتفيد الجميع به؟
الله يجزيكم كل الخير
السلام عليكم
لقد جربت كتابة هذه المعادلات على المايكرو 16f877a
وبدون ذاكرة خارجية ونجح الأمر
ولكن أواجه صعوبة بتحليل المعادلة
Alpha = Alpha + 90 * ( TRUNC ( Alpha / 90 ) -TRUNC(Alpha / 90
لأني أكتب بلغة السي
وأرجو من أخوتي التأكد من المعادلات عن طريق برنامج الاكسل لان الكتابة التحريرية لبعض المعادلات بها أخطاء
ثانيا:
أرجو البحث عن معادلات بها ( ارتفاع المدينة عن سطح البحر) لأن هذه المعادلات تهمل هذا الأمر
وعلى كل المايكرو 16f877a يكفي لكل هذه المعادلات
وأنا جاهذ للمساعدة
لا تجعل الله أهون الناظرين اليك موقعي الشخصي www.hindawi-sy.com
شكرا لمهتمين
اسال الله تعالى ان يجزيكم خيرا
واتاسف على غيابي الطويل
وسؤوافيكم بالجديد حيث توفر لدي الوقت
يبدو الشباب مصرة على تصميم الساعة
ومعهم abo ahmad (h)
يمكننا القول بأننا سنشهد أول ساعة لتحديد مواعيد الصلاة تكون صناعة عربية متكاملة من تصميم الفريق العربي للبرمجة
{وقل ربي زدني علماً}
لوسمحت ممكن وضع صورة اوضح للمخطط
او القطع المطلوبة
حيث لدي مشروع عن توقيت الصلاة عن طريق الميكروكونترور
وشكرا
السلام عليكم ورحمة الله وبركاته
اطلعت علي الموضوع والمشاركات وعلي النتائج التي وصل اليها الأخوة ونحن نفكر في مثل هذا الأمر وقد بدأنا في تنفيذ الساعة
وقد يثمر التعاون بيننا في تقصير المسافات والله المستعان يمكنكم زيارة الموضوع منه هنـــــــــــــــــا
ننتظر زيارتكم وللحديث بقية ان شاء الله بعد زيارتكم
بسم الله الرحمن الرحيم
السلام عليكم ورحمة الله وبركاته
ان شاء الله التعامل مع
24cxx
ممكن بسهوله انا بستعملهم كتير فى شغلى ولما تخلصوا حل المعادلات انا ممكن ابعت لكم البرنامج بالاسمبلى اللى من خلاله يتعامل
16f877 مع 24cxx
بدير عمر
شكرا لك اخي
انا عندي برنامج بالاسمبلي يتعامل مع 24 CL256 بصفة رائعة
المشكل في المعادلات بلغة السي
لقد قمت بانشاء هذا المشروع بطريقة كلاسيكية
وذلك بتخزين اوقات الصلات في ذاكرة
ولكن الاصل في ان نبرمج المعادلات
شكراً وبارك الله فيك
انا قمت بتصميم مؤقتات ساعة الأذان منذ سنة وسأعمل جاهدا حتى أساعدكم بأي شيء تريدون معرفته ولكن للأسف انا لا أعمل على الـPIC
أعمل على المايكرو ATMEL AVR
وأي إستفسار أنا في الخدمة

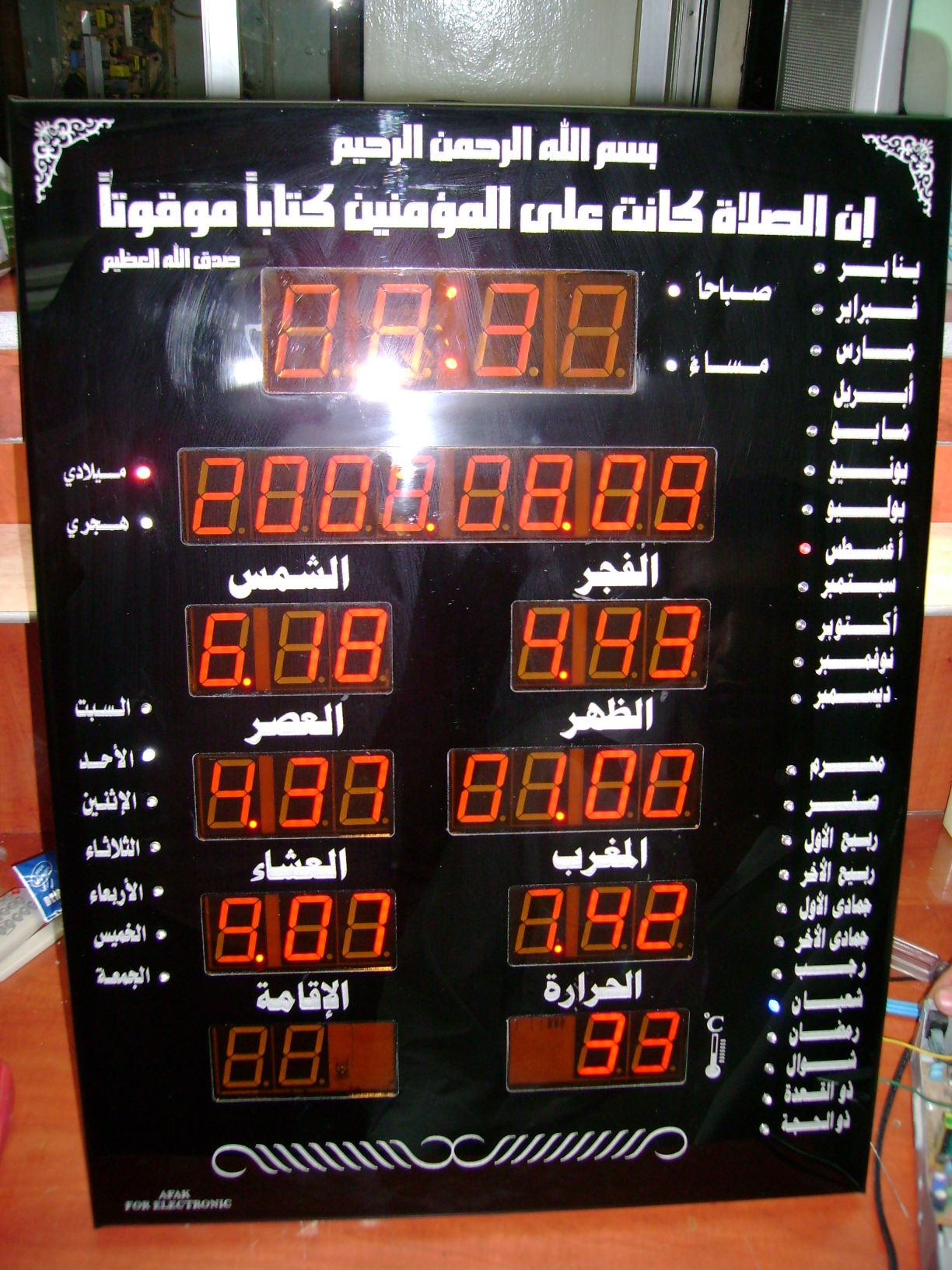

وهذه صورة للساعة التي صممتها
سبحان الله وبحمده .. سبحان الله العظيم
انا أعمل لحسابي الشخصي أخي أحمد
ولكن تم تصميم هذه الساعة بنائا على طلب أحد الزبائن
فأنا لم أفكر يوما بتصميم هذه الساعة وذلك لأنها متوفرة بكثرة لدينا في سوريا ويتم تصنيعها من قبل عدة شركات
وأي سؤال عن طريقة عمل المؤقتة وطريقة ربط الميكروكونترولار مع ds1307 & at24c64 أو طريقة العرض على الشاشات
أنا جاهز وفي الخدمة
أخوكم في الله عبدالله جلول
وشكرا
