دائرة صوت

لم أفهم شئ

إعذرنى فهمى ثقيل فى هذه الأمور

برجاء أن تترجم ما قلته :D

يعنى إيه يأخذ من ديجيتال

هل تقصد أنك تريد أن تصنع كارت صوت بمواصفات خاصة أم ماذا

نعم أخي العزيز نور

جميع دوائر الصوت اللتي وجدتها كانت من analog to analog

لكن دائرتي هي من digital to analog

اي اريد ان ارسل لها الصوت على صيغة binaries ومن ثم تتحول إلى صوت بواسطة الدوائر الالكترونيه وهذه ليست من اختصاصي لذلك لا افهمها

ولكن بالنظر أكثر إلى الموضوع أو الفكر اللتي اريد تطبيقها فهي اني اريد ان اطبق كرت صوت متميز قليلاً لذلك اريد دعم sorund sound

ومن ناحية أخرى أريد تحويل الصوت المدخل من Mic إلى digital

السؤال المحيرني هل المعلومات المرسله من الـ pc بعرض حزمه 32 بيت يجب تجزئئتها إلى 8 ثم إلى analog أم تحويل الـ 32 إلى analog لوحدها

هنا انا في حيرة اذا أنجلت بعض الأمور سوف ينجلي الباقي

أخى بارك الله فيك

عندى سؤال صغييييييييييييييييييير -_-

هل هذا مشروع تخرج أم ماذا؟؟؟ :rolleyes:

لأنك تتكلم عن أشياء متقدمة صراحتا و تحتاج الى فريق عمل بل نوعا ما مصنع صغير و ميزانية :cash:

فإن كان هذا الأمر مشروع تخرج فلابد أن توجه هذه الأسئلة الى الدكتور المشرف :)

و إن كان هذا الأمر شخصى:يعنى هواية مثلا فأنصحك أن تبدأ من الصفر :يعنى تحدد هدفك أولا ثم تبدأ تطرح نقاط للمناقشة و هكذا خطوات حل المشكلة ;)

مشروع تخرج

صراحة أجتزت مرحلة كبيرة من تحديد النقاط والأهداف والبحث ولم يتبقى سوى بعض المفاهم والتطبيق

آسف للعودة لكني وجدتك تتحدث عن اقنية الاصوات المتعدده هل بالامكان وضع دوائر ولكن ليست كلها analog بل تعتمد على digitall

أعتقد ان اسالتي معقده ولا يمكن للمشرف الاجابه عليها

سؤال صغير قبل خروجي المعالج يقوم بعملية DSP لذلك لن احتاجها في الاخراج لكن هل سوف احتاج إلى اي audio decoder في الخرج

وماذا تنصحني باستخدام الـ dsp لعملية الادخال وهل لديك اية معلومات عن سحب الصوت من Phone line

يا أخى بارك الله فيك الذى تتحدث عنه عبارة عن معالج خاص بهذا الأمر كله

يعنى مثلا

إنظر الى أى كارت صوت

سوف تجد عليه ic واحد عادتا

هذا هو المعالج المسئول عن أخذ البيانات من الpci port و من ثم معالجتها و تطبيق كل الدوال عليها ثم بعد ذلك تحويلها الى خرج أى dac

أنت هنا بحاجة الى تصميم هذه الدارة المتكاملة لأن و بكل بساطة هذا هو الذى تتحدث عنه منذ البداية و ليس الامر عبارة عن دارة سوف تطبقها و لكن نحن نتحدث هنا عن تصميم ic "دارة متكاملة"

صحيح ماقلت ولكني لن اخوض في التفاصيل الكثيرة حول طبيعة عمل ال proccessor على الـ card

على العموم انا اقوم بناء IC لوضعها على card

ولكن انا بحاجة ماسة لدائر الصوت دخل وخرج على اكثرر من منفذ

تحتاج الى دارة داخل الإى سى الذى تقوم بتصميمه أم أنك بحاجة الى داره خارجية ؟؟؟

دارة الـ IC الخاصه للتحكم بموارد الـ Interface

أحتاج إلى دائرة حتى لو كانت analog

دائرة دخل وخرج صوت من عدة قنوات

يعني خرج على 3 او 5 منافذ

ودخل من 3 مداخل تدمج سوية

واتمنى لو هنالك دائرة دخل هاتف تدخل ايضاً مع المايك

لم أفهم بعد

يعنى تحتاج الى تصميم دارة عادية بها مكونات مثل المكثفات و المقاومات و الدارات المتكاملة

أم ماذا !!!

نعم أخي الغالي هذا هو مطلبي

أخى بارك الله فيك تستطيع أن تستخدم مكبرات العمليات من أجل هذا الأمر

و ما أفهمه من كلامك أنك لا تحتاج الى مكبرات قدرة

فقط مكبرات لكى تتعامل مع الدخل و الخرج

إبحث فى عائلة الLM

يعنى مثلا عنك الLM324 و هو عبارة عن مكبر رباعى -->QUAD OPAMP تستطيع بإثنين منه أن تصنع مكبر بثمان قنوات و ليس ثلاثة فقط

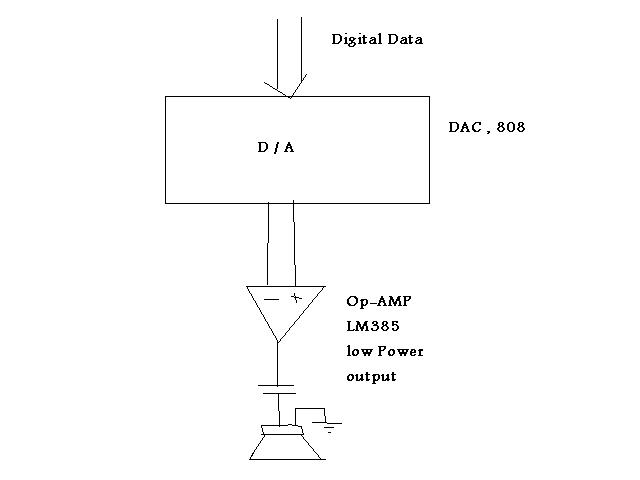

اخي العزيز لقد قمت بارفاق ما تريده في صورة ... و هناك فكرة ايضا يمكن تنفيذها و هي استخدام متحكم ميكروكنترول و استخدام D/A مكون من شبكة المقاومات R/2R لتحويلها الي قيمة تناظرية و من ثم تعطيها الي مكبر عمليات و من ثم الي سماعة و الدخل الصوتي يمكن مثلا بكتابة برنامج علي الكومبيوتر يقوم بوضع قيم الدالة جا sin و من ثم توليد هذه القيم و تاخدها و تحطها في المتحكم بحيث ان المتحكم يولد هذه النغمات tones و تحول الي فولتية عن طريق R/2R و من ثم تسمع صوت الsin .

و هذه هي فكرة عمل كروت الصوت القديمة من ايام الاتاري ..إلخ

احمد

نسيت رفق الصورة

شكراً لكم بخصوص موضوع الـ digital لن اناقشها لان أمرها سهل واستطيع تداركها وتحليلها

مشكلتي الوحيده فقط هي في دائرة الصوت فانا لست خبيراً ولا أملك اية معلومة عن هذه الامور

كل ما اريده دائرة تأخر مدخل صوت من منفذ واحد analog وتخرجه على أكثر من مخرج وتدعم soround sound ودائرة أخرى للمايك فقط

اما باقي الأمور فنستطيع حلها بعد حل كم قضية اخرى متعلقة بموضوع الـ pci decoder او PCI Configuration

مازلت بالانتظار
