قبل فترة وجية كان لي موضوع طويل بخصوص دوائر الصوت لكن لم ينتهي بفائده بل انتهى بالنسيان
الآن أحببت أن أجرب بعض التطبيقات قبل ان أبدأ بتجميع مشروعي هل بأمكان بعضكم مساعدتي وله جزيل الشكر
أريد دائرة صوت مدخلها من مايكروفونين و مخرجها على 3 مخارج صوت
شكراً لمن أراد مساعدتي
وأريد أن أنوه على شيء أنني بأنتظار المهندس نور لكي يفيدني ببعض من علمه
أخى بارك الله فيك
مع إحترامى لك و شكرى لك لذلك التقدير
فلا يجوز هنا طلب المساعدة من شخص بعينه فهذا مخالف لقواعد المشاركات
هذا أولا
ثانيا
بالنسبة لموضوعك
كيف تريد الأمر
أعنى أنت تريد دارة لها دخلين و تخرج ثلاثة كيف
يعنى الأول أين سوف يخرج و الدخل الثانى أين سوف يخرج
لا إله إلا الله محمد رسول الله
アッラー以外に神はなし。ムハンマドはアッラーの使徒である
شكراً لمرورك عزيزي ولكننا هنا جميعاً في غرض المساعده سواءً كنا في منتدى الـ .net أو في منتدى الاتصالات
لكل منا قوته في مجاله وجميعاً لايبخل في علمه خيركم من تعلم العلم علمه
طلبي أخي العزيز كما سبق واسلفت في مضعي السابق أني اريد عمل كرت صوت لكن دعنا من هذا الموضوع الآن
أريد أن أدخل من مدخلين أي من 2 Mic مدخلين
وأخرج الصوت على على 3 output أي على سماعات
لكن الدائرة يجب ان يكون بها amplifier وموزع الصوت وكأني اريد تطبيق souroun sound
يعننى تريد أن يخرج الصوت من الدخل رقم واحد على كل المخارج
و يخرج من الدخل رقم 2 على كل المخارج أيضا
أريد إجابة بنعم أو لا على هذا السؤال :D
لا إله إلا الله محمد رسول الله
アッラー以外に神はなし。ムハンマドはアッラーの使徒である
طيب بسيطة بإذن الله
كل ما عليك فعله هو أن تصنع ثلاث دارات تكبير للخرج
ثم بعد ذلك تصنع من أى مكبر أولى و ليكن ال741 دارتين للتكبير لل2 مايك
ثم بعد ذلك تأتى على خرج الدارتين و تجمعهم معنا و تدخلهم على دخل الثلاث دارات للتكبير معا أيضا
هذا كل ما فى الأمر
لو أنك تريد مزيد من التوضيح أنا مستعد و الله المستعان
لا إله إلا الله محمد رسول الله
アッラー以外に神はなし。ムハンマドはアッラーの使徒である
مع أننى لا أتخيل هذا الأمر أن يكون تخصصك لا يعطيك أى مجال لبناء دارة مكبر تماثلية
و لكن الأمر إن شاء الله بسيط
فى الدارة المرفقة تستطيع أن ترى دارة لخالط بثلاثة دخول
و تستطيع أن تستخدم إما
741 لكل متكاملة
أو
الlm324 فهو عبارة عن 4 مكبر عمليات و هو يصلح إن شاء الله من أجل الدارة
هذا من أجل دارة الدخل
أما الخرج فأرجو أن تحدد إن كنت تريد قدرة خرج عادية أم أنك تريد قدرة خرج عالية !!
لا إله إلا الله محمد رسول الله
アッラー以外に神はなし。ムハンマドはアッラーの使徒である
طيب بالنسبة للخرج من الممكن أن تستخدم إما دارة الtda2005 و هى بسيطة من الممكن الحصول على الداتا شيت الخاصة بالمتكاملة من خلال أى موقع داتا شيت و سوف تج بداخل الداتا شيت الدارة التطبيقية بالضبط
مثل
datasheetarchive.com
alldatasheet.com
و من الممكن بكل سهولة أن تبنى ثلاث دارات بإستخدام هذه المتكاملة ثم توصل دخولهم جميعا معا على خرج الدارة السابقة
لا إله إلا الله محمد رسول الله
アッラー以外に神はなし。ムハンマドはアッラーの使徒である

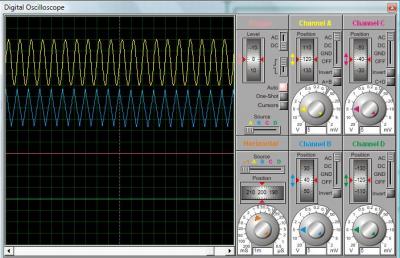

ما هى إشارة الدخل ؟؟
و أيضا تأكد من ضبطك لقيمة المقاومة المتغيرة
و قل لى
لا إله إلا الله محمد رسول الله
アッラー以外に神はなし。ムハンマドはアッラーの使徒である
شئ غريب أنا جربت مثل هذا النوع من الدوائر كثيرا و ما واجهت مشكلة فى الأمر من قبل
طيب إصبر و سوف أتيك بدارة أخرى حتى لا نتعب أنفسنا عن البحث إين المشكلة
لا إله إلا الله محمد رسول الله
アッラー以外に神はなし。ムハンマドはアッラーの使徒である
السلام عليكم
فى المرفقات تجد ملفين pdf سوف تحتاج الى الadobe reader لتشغيلهما
الأول و سوف تجد فيه دارة لتصنيع مكبر لمايك
و الثانية لتصنيع مكبر مستقل لتشغيل سماعة بقدرة حوالى من .5 الى واحد وات
و الإثنين مجربين
و لكن أريدك أن تقوم بتنفيذ تجربة أولا بذلك البرنامج الذى جربت به مسبقا
