السلام عليكم
ارجو الا اكون قد اثقلت عليكم بطلباتي

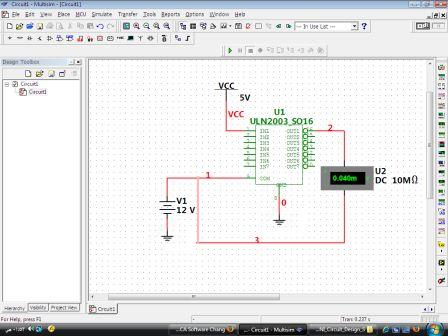

هذه صورة الدارة
لاعرف كيف الحصول علة جهد اعلى بحثت في المنتدي ولكن لم اعرف كيفية التوصيل
وفي المرفق الدارة في برنامج multisim 10
وشكر لكم
Uln2003 لم استطيع فهمه
اخ مهند لا عليك اكثر من الاسئلة ولكن حبذا لو توضح السؤال اكثر في المرات القادمة وكذلك وضح الصورة واجعلها اكبر لتكون مقروءة بوضوح
في حالتك وبحسب الرسمة التى امامي فان هذا الايسي سيقوم بتوصيل out1 الى الارضي او القطب السالب للبطارية وبالتالي فان جهاز قياس الجهد سيقيس كامل فولتية البطارية وذلك لانك قمت بربط in1 الى القطب الموجب
الايسي هذا يعمل عمل inverter
ما لاحظته ان هناك خطأ في الدائرة وهو ان قطب البطارية السالب يجب ان يرتبط بالارضي واما قطب جهاز القياس السفلي فيرتبط بقطب البطارية الموجب بالبطارية
تم تعديل هذه المشاركة بواسطة عماد الخليل في 7 يونيو 2008 في 21:11
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
اخي العزيز هذه المتكاملة تستخدم كمكبر للتيار Buffer و خرجها Open Collector يعني معكوس تحط 1 يطلع لك 0 و التوصيله سهله وصل الدخل ب 5 فولت و شوف الخرج المقابل ستجده صفر فولت .
ان كنت تريد توصيل موتور او اي شىء مكون من ملف يجب ان توصل طرف الcom بالبطارية و ذلك لاستخدام دايودات الحماية ضد التيارات التأثيرية القادمة من الملفات.
BEng , Electronics and communications.
Embedded systems engineer.
Graphics Programmer
عالم الكومبيوتر هو من لديه المعرفة في علوم الكومبيوتر ، الرياضيات ، هندسة الالكترونيات -احمد صالح
شكرا اخ عماد والاخ احمد على التجاوب السريع
انا حقا اسف اخ عماد على عدم توضيح السؤال
سولي هو كيف استفيد من المتكاملة كي اجعلها تعمل كفتاح تشغيل
اي عندما ارسل القيمة رقم 1 من منفذ الطابعة او اي مصدر جهد اخر ضعيف الى الطرف 1 "in1"
حينها يتم فتح الدائرة بين البطارية ومقياس الجهد الذي هو موصل على الطرف 16 "out 1"
اخ عماد قمت بعمل الدائرة التي وضعتها في المحاكي واعطا ان الجهد يساوي -120m
الدي اريده بالضبط هو عند تطبيق القيمة 1 على الطرف رقم 1
ان يعطي المقياس قيمة 12 فولت او اقل بقليل
واسف حقا على عدم توضيح السؤل من المرة الاولى
وشكرا

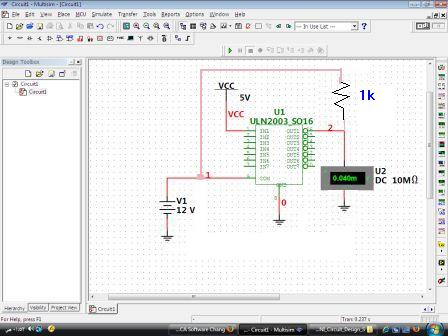

جرب هذه الدائرة
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
اسف على التاخير في الرد وذالك بسبب عطل في جهازي

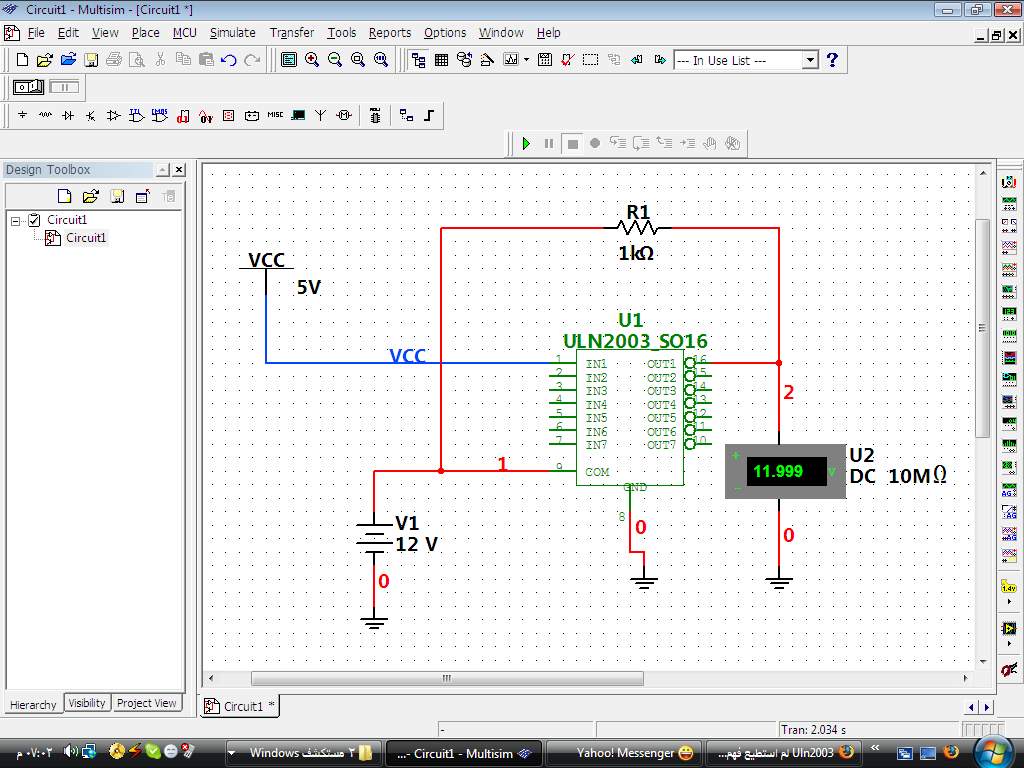

الاخ عماد جرب الدائرة التي قمت بإ رفقها وفي الحالتين تكون قيمة الجهد حوالي 12 فولت

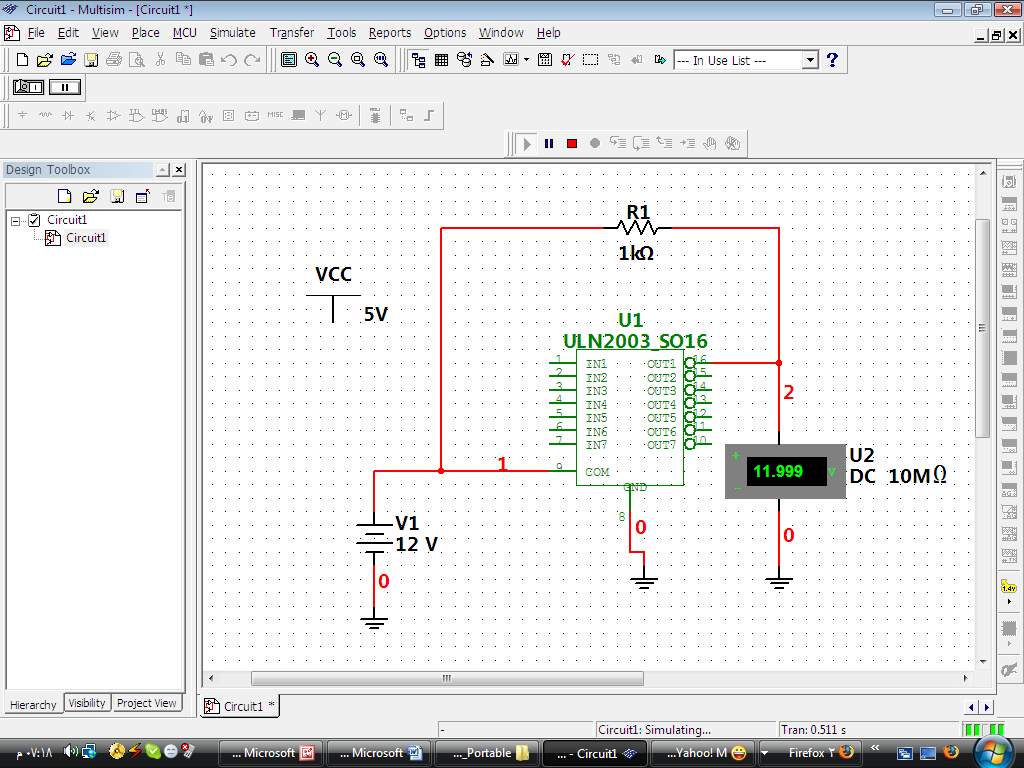

وهذه الحالة الثانية
ارجو ان تكون فمهمت قصدي وشكر لك
تم تعديل هذه المشاركة بواسطة مهند سليمان في 10 يونيو 2008 في 20:21
لترى التغير اجعل in1 متغيرة 0 و 5 فولت
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
قمت بتوصيل in1 ب word generator
ودالك لارسال القيمة 1 او صفر فلم ينجح الامر
وكذالك قمت بتجربة توصيله بالارضي تارة وتارة اخري عن طريق جعل مفتاح بينة وبين المصدر قلم ينجح الامر مرة اخري
اخ عماد ارجو الااثقل عليك لو كانت لك فكرة اخري ارجو الادلال بها
اخي ساجرب جميع طرقك الى ان تنجح طريقة وشكرا لك على المساعدة
تم تعديل هذه المشاركة بواسطة مهند سليمان في 11 يونيو 2008 في 00:57
اخي يجب استخدام مقاومة رافعة للجهد pull up resistor لان الخرج معدوم التوصيل في مجمع الترانزيستور

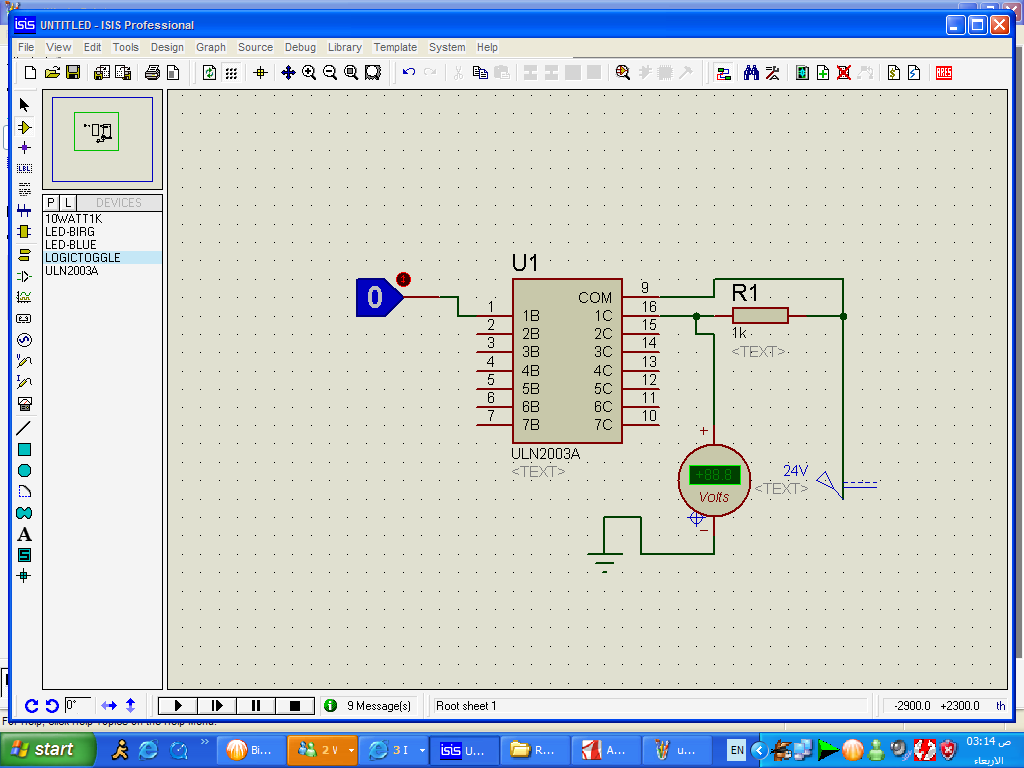

تابع الرسم :) و ان شاء الله هتشتغل
BEng , Electronics and communications.
Embedded systems engineer.
Graphics Programmer
عالم الكومبيوتر هو من لديه المعرفة في علوم الكومبيوتر ، الرياضيات ، هندسة الالكترونيات -احمد صالح
شكرا لك اخ احمد على المشاركة

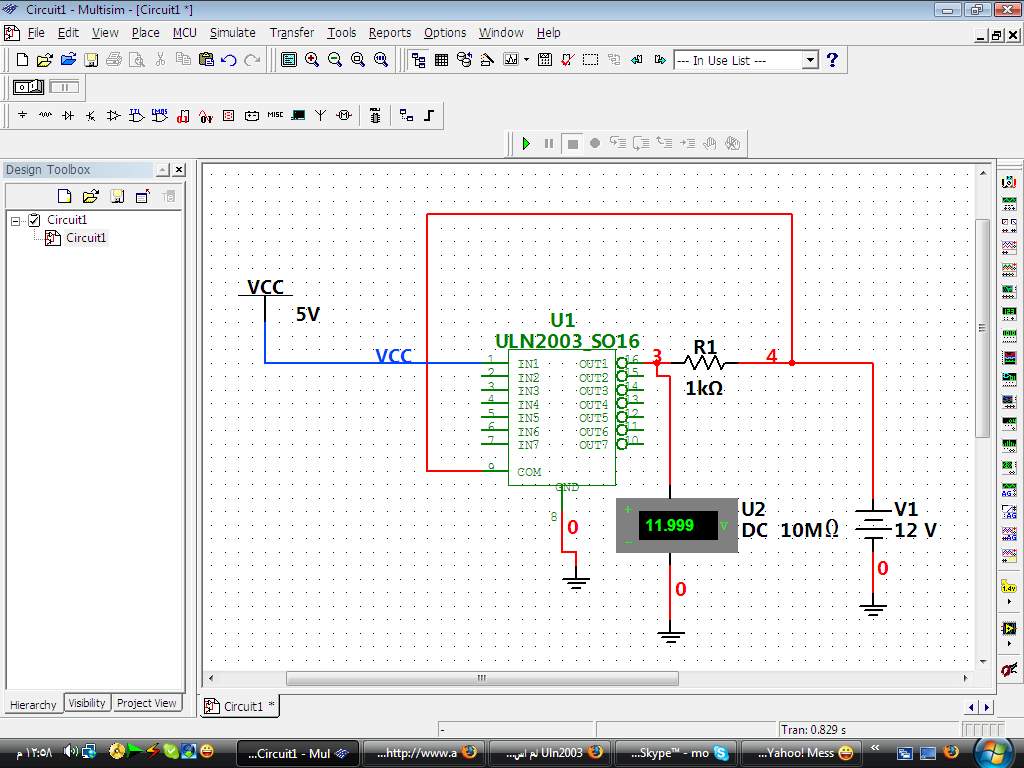

قمت عمل الدائر التي ارسلتها ولم ينجح االامر وهده الصورة المرفقة
حتى بعد اعطي القيمة صفر يبقى الجهد ثابت
اخي الطرف رقم 8 لم احده في الصورة التي ارفقتها
وحبذا لو ترفق ملف السورس للمحاكي
وشكر لك
اخي اكيد العيب من المحاكي !
الدائرة التي ارفقتها سليمة قم بتجربتها عملياً
الطرف 8 متوصل تلقائياً بالارضي
البرنامج لا املك وصله له للاسف و لكن ستجدها هنا في المنتدي
BEng , Electronics and communications.
Embedded systems engineer.
Graphics Programmer
عالم الكومبيوتر هو من لديه المعرفة في علوم الكومبيوتر ، الرياضيات ، هندسة الالكترونيات -احمد صالح
اخي احمد لاقصد رابط للبرنامج
وانما ملف الدائرة التي اجربتها
وساجرب على محاكي اخر رغم ان هذا المحاكي لم يخدلني من قبل
الاخ مهند، لقد قمت بتركيب هذا البرنامج خصيصا لدائرة uln2003 والدائرة لك وذلك لاقطع الشك باليقين ويبدو ان هناك خلل ما في عمل هذه القطعة وبعبارة ادق فان تعريف القطعة يبدو غير صحيح
تم تعديل هذه المشاركة بواسطة عماد الخليل في 11 يونيو 2008 في 16:57
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
لحسن الحظ ولله الحمد تم ايجاد نموذج ل uln2004
وهذه الدائرة تعمل الان
هذا هو النموذج uln2004
وهذه هي الدائرة
تم ايجاد النموذج بالبحث
تم تعديل هذه المشاركة بواسطة عماد الخليل في 11 يونيو 2008 في 18:33
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
شكرا لك اخ عماد والاخ احمد على التعاون معي
والدارة بحمد الله قد نجحت واشتغلت تمام
وادعو الله ان يجعله في ميزاني حسناتكم
السلام عليكم الدارة الثانية والتي هي تعديل على الدارة الاولى هي افضل نتيجة واذا لم تعمل معك فانظر قد يكون هناك مشكلة اخرى غير مخطط الدارة ولكن لو انت طبقت هذه الدارة عمليا فانها سوف تؤدي المطلوب اما الدارة الاخيرة فهي نفس الاولى ولكن اختلف الحمل و uln2003 and uln2004 متشابهتان تمام واختلافاتهما بسيطة وغير مهمة هنا وهذا ملف مرفق لبيانات القطعتين
تم تعديل هذه المشاركة بواسطة fadi-k في 12 يونيو 2008 في 04:16
شكر لك اخ fadi-k
الدارة عملت بنجاح
