سؤال لمشروع Seril Port With 7segment

المشكلة ليست في التحويل من serial to parallel المشكلة في شكل البيانات الخارجة من الSerial port و هي سريال بالفعل و لكن تآخذ تهيئة Start -- Byte-- Stop .. فيجب ان تجد طريقة لالغاء اول و اخر بت ... او تستخدم ميكروكنترول يدعم RS233 و يحل المشكلة دي ...

اقتباس

حيث اريد ان اتحكم بشاشة 7 سيجمينت عن طريق السيريال بورت

ممكن رقم القطعة وكيفية توصيلها .

اذ كان التحكم فقط بالارقام التى تظهر على الشاشة فيمكنك توصيل الشاشة مباشرة بالمنفذ

وعليك ان تحدد هل الشاشة common anode او common cathode وايضا اكتشاف ارقام الاطراف الخارجية لها وذلك باختبارها

بســم الله الـرحمــن الرحيــم

اخي السائل

ان هذا الموضوع يتطلب معالج ياخذ اوامر بواسطة البوابة التسلسلية الخاصة به ويترجمها ويخرج لك مخارج تقود الشاشة سبعة مقاطع

فالموضوع ليس مجرد قطعة الكترونية بسيطة

الموضوع عبارة عن دارة معالج تحكمي مع الدارة الخاصة به ويبرمج ببرنامج ليقوم على العمل الذي يناسب العمل الذي ذكرت

مع خالص الامنيات بالتوفيق

السلام عليكم

ايو ممكن فعلا انك تعمل كدا عن طريق ميكروكنترولير انا بشتغل كتير بالسريال بورت وبربطه بالميكرو حضرتك لو تعرف تبرمج ميكروكنترولير حدد الدائره اللى انت عازوز تعملها بالضبط واحنا نساعدك بالبرنامج ان شاء الله

السلام عليكــم ورحمـة الله وبركاتــه

انت تقول مبرمج ياريت تعطينا فكرة عن كود يقوم بارسال نبضات عبر يو اس بى مثال 00001010

هذا الرقم يعنى 10 اذا كتبت هذا الرقم فى تكست على الفورم وبعد كبست اينتر يعطينى الرقم المتسلسل

الحل بسيط جداً و قد سبق ان استخدمت 74HC164 للتحكم ب 7seg عن طريق 3 مداخل من المتحكم فقط

و سوف ارفق ملف الhex و صورة الدارة و سأضع البرنامج الذي كتبته بالassembly لتحقيق هذا الغرض

البرنامج :

list p=16f84

radix hex

indf equ 0x00

status equ 0x03

fsr equ 0x04

porta equ 0x05

portb equ 0x06

trisa equ 0x85

trisb equ 0x86

time1 equ 0x0c

time2 equ 0x0d

time3 equ 0x0e

num equ 0x0f

sendreg equ 0x10

count equ 0x11

;===========================================

movlw 0x00

movwf num

movlw 0x00

tris porta

bsf porta,2

movlw 0xff

tris portb

run call delay

btfsc portb,0

goto inc

goto run

inc incf num,f

call x

goto run

;*******************************************************************************

*******

x

movf num,w

ser_out movwf sendreg

movlw 0x08

movwf count

testbit bcf porta,0

btfsc sendreg,7

bsf porta,0

shift bsf porta,1

bcf porta,1

rotlft rlf sendreg,f

decfsz count,f

goto testbit

return

;****************************************************************************

delay movlw 0x15

movwf time1

l1s movlw 0x40

movwf time2

l2s movlw 0x3f

movwf time3

l3s decfsz time3,f

goto l3s

decfsz time2,f

goto l2s

decfsz time1,f

goto l1s

return

end

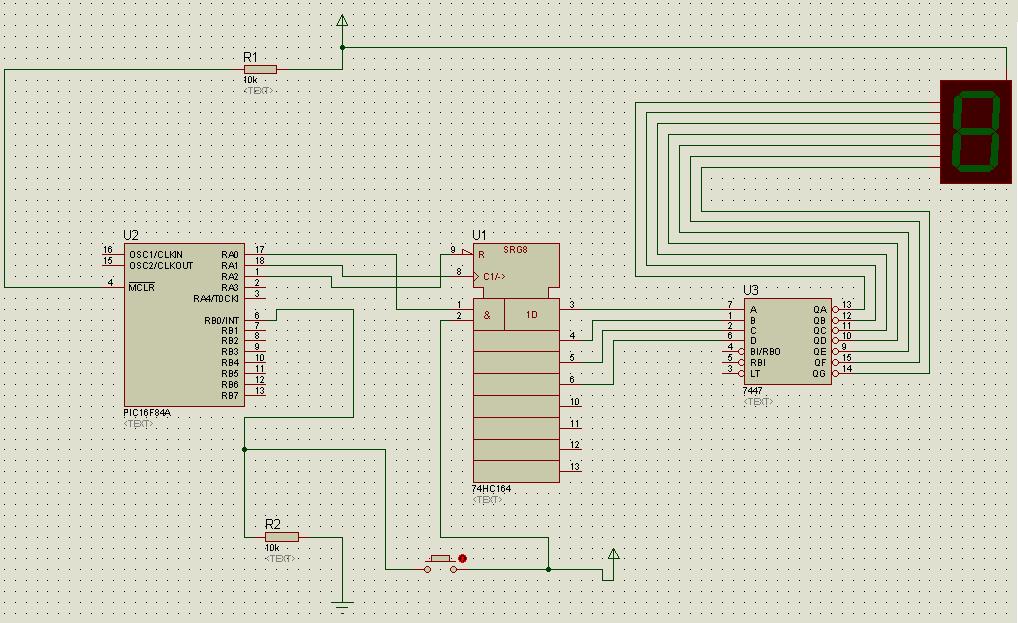

و هذه صورة الدارة

hexa_file.rar

السلام عليكم ورحمة الله وبركاته

أخي الكريم انا أقوم الأن بتصميم مشروع بنفس المواصفات التي طلبتها ولكن بعدد خانات أكبر بكثير ثمانين خانة لعرض أسعار السلع وما شابه مع ساعة وتاريخ ودرجة حرارة و مع إمكانية عرض الفاصلة العشرية لكل خانة على حدى و التحكم يتم عن طريق الحاسوب و الريموت كونترول وأيضا سوتش لحظي وفي حال إنتهيت من المشروع سأرفقه كاملا لتعم الفائدة .

ولا أسئلكم إلا الدعاء

والسلام عليكم ومرحمة الله وبركاته
