السلام عليكم

حياكم الله

ما شاء الله و لا قوة إلا بالله

عمل يستحق كل تقدير و إعجاب و إحترام

و يبدو أنه تكلف الكثير من الوقت و الجهد و المال طبعا

أحيك على صبر و عزيمتك التى أوصلتك بعد فضل الله و توفيقه إلى هذه الصورة

و نتمنى أن تصل إلى مبتغاك بإذن الله

كنت اود أن أسأل كم تكلف القاطع الكهربى يا ترى و من أين اشتريته هل هو محلى أم من على الإنترنت

و كم قدرته أقصد كم يستهلك من الطاقة, هل يلزم أن يتم تغير عداد الكهرباء مخصوص له أم ماذا

و أخير هل من الممكن أن تضع له التكلفة الإجمالية للمشروع إذا تفضلت

و يريت لو أن عندك دراسة للمشروع من ناحية التفاصيل و التكلفة و خطوات التنفيذ و تحب أن ترفعها هنا من اجل أن يستفيد الجميع

فهذا من كرمك و تفضلك أما لو أنك لا تريد فهذا أمر يرجع لك و لا نريد أن نضغط عليك فى هذا حيث أن الامر برمته يخصك وحدك و لك حرية التصرف فيه

بســم الله الـرحمــن الرحيــم

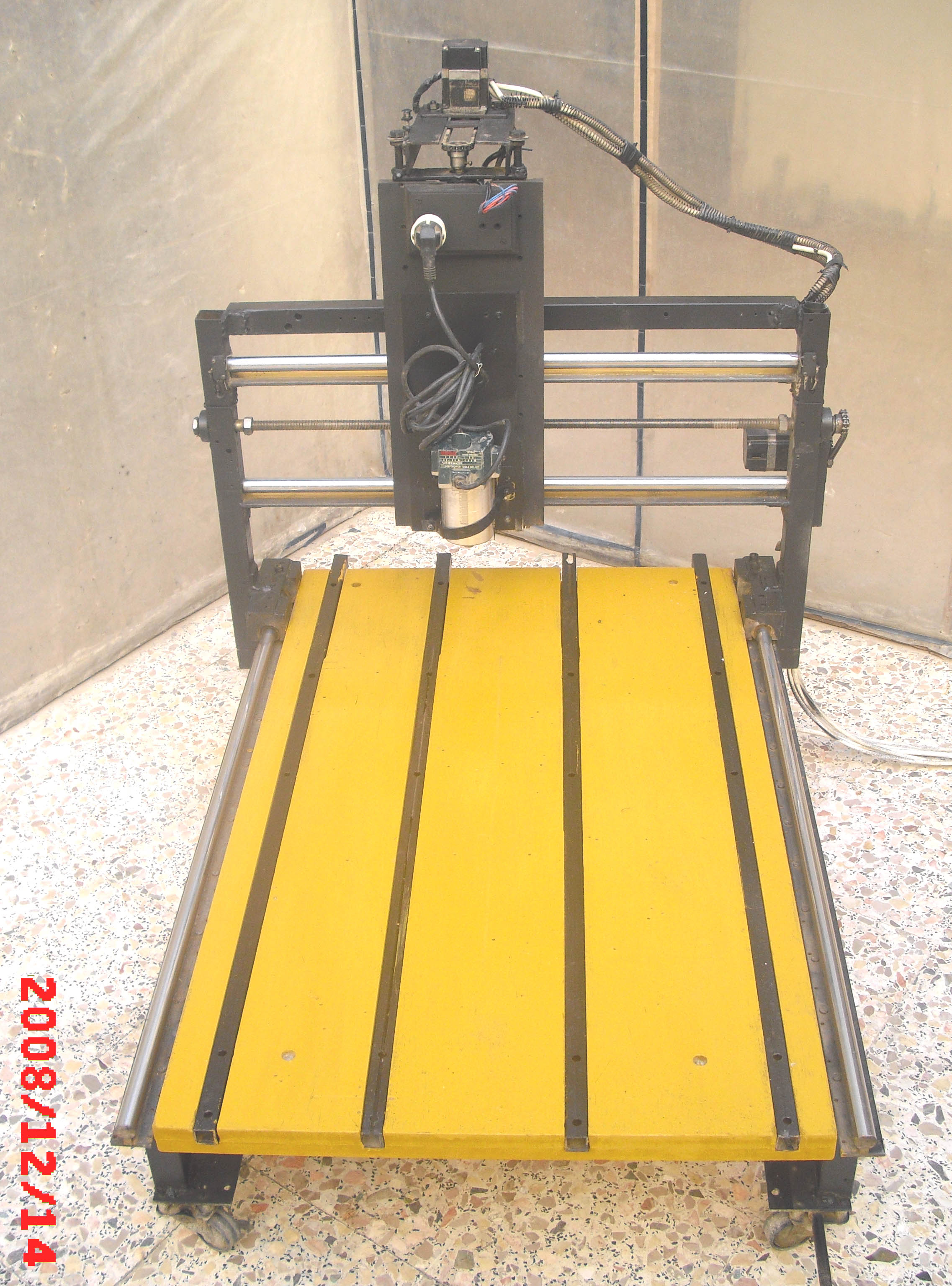

اخي جميع القطع الالكترونية متوفرة بالسوق السورية فانني امارس عملية الصيانة وتصمميم الداراة والتحكم الصناعي بالاضافة لبيعها والمهم ان لا تصنع ما تريدالا ان كنت متاكد من توفر القطع اوقادر على توفيرها من خلال مصادر موثوقة كالاصدقاء وعلاقاتك التجارية او التوصية من خلال صديق مسافر للدول التي تعرف انها موجودة بها لعملك ليس لدينا شراء عن طريق الانترنيت حتى الان اول دارة وبرنامج تم شرائه من خلال صديق في المانية قمت بتقليد الدارة ودراستها ومن ثم بعتها لاني طورت افضل منها وصممت داراتتي وفقا لماهو موجود بالسوق السورية بعد ان كنت قد درست وعرفت ما هوموجود وعندي لوائح لاسعارها واماكن تواجدها وهذا من دواعي عملي الصندوق الذي ترى صورته هوعبارة عن صندوق كمبيوتر قديم تم افراغه من محتوياته ليستخدم لتركيب لوحات الربط والقيادة لثلاث محاور مع مفاتيح نهاية شوط لكل محور وتحكم بتشغيل وايقاف محرك الحفر بالاضافة للتحكم بصنبور مياه التبريد وشفط الغبار من اماكن الحفر وكل القسم الالكتروني مصنع يدويا و90%من الاقسام الميكانيكية

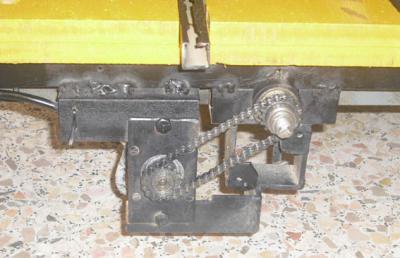

يدوي وحتى تشكيل المحاور تكلفة الالة تتراوح بين 1500الى 2000 دولار والعمل يدوي طبعا غير داخل بالحساب ومحركات الخطوة 2.6 امبير مصممة لتدور بنصف خطوة وكل نبضة تحرك محور الالة 0.00625 مم لان المحور بالدورة يقطع مسافة 2.5 مم ومساحة العمل على الالة80*65 سم تقريبا وحسب نوع راس الحفر وادوات التثبيت للقطع موضوع العمل والة رسم الدارات تكلف اقل اذا استخدمنا بدل المحور Zملف مغناطيسي يدعى شطر ريلية تحرك بشكل نصف دورة ويؤمن سرعة اكبر للثقب والرسم سواء بالابرة او قلم الرسم شاهد حركة الراسمة

القلمية لتعرف كيف ذلك لاني اطلعت على الموقع وعرفت انكك مهتم لذلك لوكنت املك انترنيت سريع لصورت العمل وارسلته ولكن لاحولة ولاقوة الا لله

اننا نصع ونقدم حسب ماهو متوفر ولا نستطيع غير ذلك الالة تستهلك4امبير خلال عمل المحاور الثلاتة مع محرك الحفر وترى انها بسيطة ولا تحتاج للذي

قلته انت لان محركات الخطوة تاخذ تغذيتها من محول خرجه 45 فولت و15 امبير وهذا لا يعني ان السحب الكلي للامبير كذلك انت تعرف المحولات فمحركات الخطوةاستهلاكها بسيط والاستهلاك الحقيقي هو لمحرك الحفر بالنسبة لما هومستخدم عندي هو كما اسلفت اما خطوات العمل ساحاول دون وعد قاطع الان لان ذلك يحتاج للوقت واعودة اكثر من 5 سنوات وكم كنت احب ذلك لوكان لدي الة تصوير حينها لكنت لبيت لك ولك شباب الامة دون طلب اعدك بدراسة الفكرة وليس على المدى البعيد اريد تحقيق هذة الرغبة لاني كنت بحاجة لها ايام العمل الاول ويجب تحقيق ما لم يكن متاح والا ماكنا

الا كمن ننتقدهم لبخلهم بالعلم

وفقكم الله وايانا

بسم الله والصلاة والسلام على رسول الله

فعلا يا اخي جهد جبار ورائع ووفقك الله ويسر لك امرك ونفعك بهذا العلم وبهذه الالة

رجاء ما هو برنامج التشغيل المستخدم في هذه الالة وما هي الدائرة الالكترونية الخاصة به

romariorambo كتب:

بسم الله والصلاة والسلام على رسول الله

فعلا يا اخي جهد جبار ورائع ووفقك الله ويسر لك امرك ونفعك بهذا العلم وبهذه الالة

رجاء ما هو برنامج التشغيل المستخدم في هذه الالة وما هي الدائرة الالكترونية الخاصة به

اخي الالة تعمل علي كل البرامج التي بامكانها استخدام مخرج الطابعة مثال ذلك سنسي بلاير وكي كام ومشين 2 ومشين 3وهناك برامج كتيرة لا استطيع عدها

وشكرا

شئ جميل و لكنى أنا أسأل عن الصورة التى بها قاطع البلازما

هل هذا قاطع بلازما أم شئ آخر ؟؟

أم قاطع بالماء النفاث ؟؟

أريد أن أعلم ثمنه و هل هو متوفر عندك بسوريا ام أنك قمت بجلبه من الخارج ؟

نور (محمد نور) كتب:

شئ جميل و لكنى أنا أسأل عن الصورة التى بها قاطع البلازما

هل هذا قاطع بلازما أم شئ آخر ؟؟

أم قاطع بالماء النفاث ؟؟

أريد أن أعلم ثمنه و هل هو متوفر عندك بسوريا ام أنك قمت بجلبه من الخارج ؟

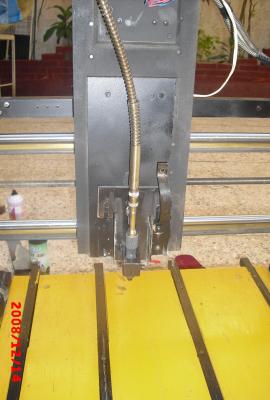

اخي ماقصدت السؤال عنه هو راس حفر ذو رابط حلزوني اكثر من يستخدمه مخابر تصنيع الاسنان واطباء الاستان وكذلك من يقومون بالحفر الفني على الخشب والزجاج يتمع

بسرعة تصل ال 18000 دورة بالثانية ويستطيع الامساك بريش حفر من 0.25----3 مم كحد اعلى مع امكانية وضع ديسك قطع او حف او تلميع سماكات المنطقة

المقصوصة (سماكة القرص) من 0.5 مم الى 3 مم وهناك اشكال اعجز ان اعددها راجع اماكن بيع المواد السنية اقصد الادوات للتعرف بالعين اكثر من الكلام

سعر الخرطوم ناقل الحركة مع الراس من 30دولار صناعة تركية الى 100 دولار للصناعات الاوربية والذي تراه هو تركي الصناعة اما محرك الدوران يتراوح بين 100 دولار للتركي الى 300 دولار للصناعة الاروبية وكلهم قابلين للتركيب بسبب المقاسات الدولية المستعملة اما راس القص الليزري او البلازما فهو متوفر ولكن لااعرف

اسعارهم وبالنسبة لراس الحفر بالماء ليس موجود بسوريا بل كان موجود بالعراق قبل الحرب ولا اعرف شيء عنه بالوقت الحاضر الراس الذي بالصورة استخدمته للتصنيع

اللوحات المطبوعة الالكترونية والذي اعرضت عنة كما ذكرت عندما قدمت فكرة الحفر بالابرة تابع الفكرة بالمنتدى وتشاهد ما قلته وكل ما تراه موجود

بالاسواق سواء عندنا انا متاكد من ذلك وعندكم فقط حاول ان تسائل من هم على اطلاع عندك ولا اعرف اين انت لادلك ان كان لي اصدقاء ببلدك

وشكرا كما ازف لك خبر الانتهاء من اول الة حفر معدنية تصنيع القامشلي سوريا وعند الانتهاء من عملية الدهان والتجربة وجدواها الاقتصادية ساعرض

صورها وهي لصديق وليست من صنعي بل كنت الدافع والمحفز لصديقي كي يبداء بها واتمها بمساعدتي وبعد الانتهاء سنقوم بتحولها لتعمل على محركات خطوية اومحركات سيرفو 8 امبير وعرضت عليه فكرة العرض بالموقع فايد ذلك لنشر التفائل بين شباب امتنا وزع الامل الذي افتقدناه

وفقكم الله

من كان جده الخوارزمي وابن حيان والفرابي ........ فهذا الابداع قبله على جبينه .

اتمنى لك وللجميع التوفيق

جزاك الله خيرا على التوضيح

ننتظر بإذن الله صور تلك الماكينة الأخيرة التى تحدثت عنها

أعانك الله

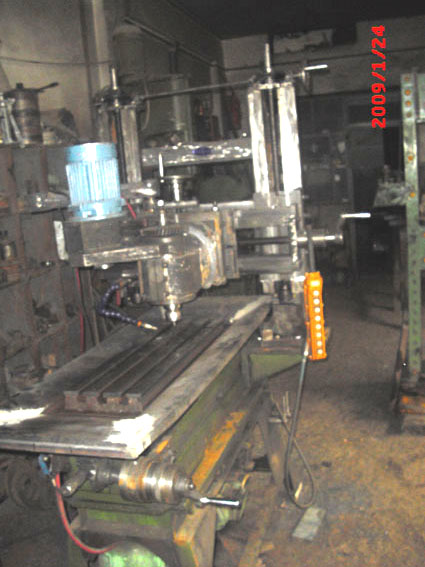

الأخوة في المنتدى هذه هي الآلة التي تكلمت عنها والتي قام الأخ والصديق (سليمان) بتصنعها بشكل كامل تقريبا بعمل يدوي بداية قمنا برسم الآلة على ورق وما هي القياسات اللازمة وما سوف تستخدم له الآلة ثم قمنا بتشكيل هيكل خشبي للآلة ( لكل قطعة من نموذج خشبي) لنكون قوالب استخدمت في عملية السكب والصب المعدني (فونط)

(خلطة معدنية معروفة) تم صقل وتنعيم وتشكيل الجسم الأساسي لنكون أول آلة لحفر المعدن بشكل يدوي

كمرحلة أولى ألان الآلة تعمل على محركين 3 فاز الأول (3/4 PH) لتحريك الطاولة أو المحور (X)...والثاني بقوة

(2PH) 3فاز ليشكل ويكون محور الحفر المصنع يدويا كما ترى في الصورة (المحرك الأزرق) يتم التحكم بسرعة بواسطة جهاز الكتروني من سرعة (0 RPM) حتى (1000 RPM) الآلة تتقبل ريش حفر حتى (45MM)

وحجر حف وصقل بقطر (250MM) وله محرك خاص بسرعة حتى(000 RPM)&(2PH)

1- تم تصنيع مسننات بالآلة بقطر (3MM) وذلك بإضافة جهاز مقسم درجة

2- تم تصنيع سكك حديدية بطول (110 CM) وعرض (20 CM) وبدرجة(45)

3- تم صقل وتلميع سطح محرك سيارة ( سليندر وغرف الانفجار ) بجودة عالية

4- تستخدم الآلة كمثقب عامودي لسمكات تتعدى (20 CM) وبدقة عالية

5- يمكن استخدامها لتلميع وصقل وجوه المعدن وبدرجات ميلان وانحراف مختارة

ما زالت الآلة تحت التجربة وكما تروها قد أصابها الصدى وذلك لعدم توفر محركات

خطوبة (10 A) بجودة بالسوق وما فوق - لانتا جربنا محركات (8 A) فكانت بطيئة- لذلك سيتم الانتظار والحصول على معلومات نتيجة التشغيل والاختبارات ووضع تقرير عن كل حالة ومستلزمات التطوير المطلوبة لكي نتلافى أي عيب ومن ثم تحويلها لتعمل بشكل آلي وربط بالكمبيوتر ومن ثم نقوم بعملية الدهان الكامل نرجو عدم العتاب علينا عندما قررنا تصوير الآلة كانت السماء ملبدة بالغيوم والجو ماطر والمكان الذي به الآلة لا تتوفر فيه الإضاءة الكافية لصور أوضح .............

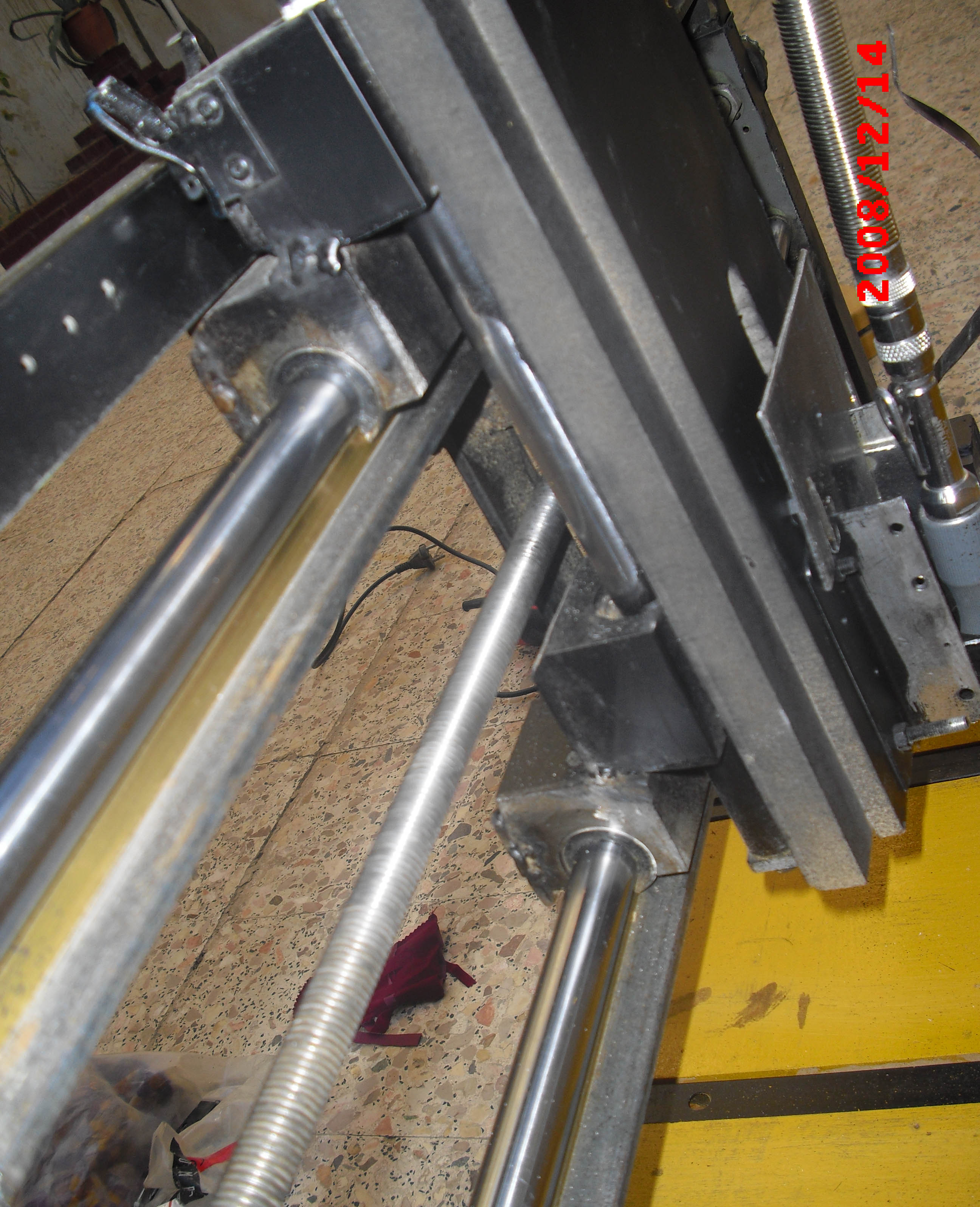

سطح منطقة العمل تتقبل ((110X-- 65Y-- 75Z) CM) ووزن الالة حتى الان مع ملحقاتها تجاوز (1350 KG) دقة المحور(Y) بالدورة الواحدة (12MM) مبين بالصورة

محور راس الحفر يتقبل الدوران بزاوية من(- 45 , 0 ,+ 45)

المرفق بقية الصور
