بســم الله الـرحمــن الرحيــم
السلام عليكــم ورحمـة الله وبركاتــه

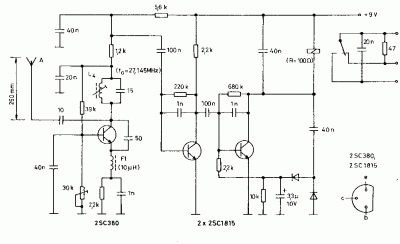

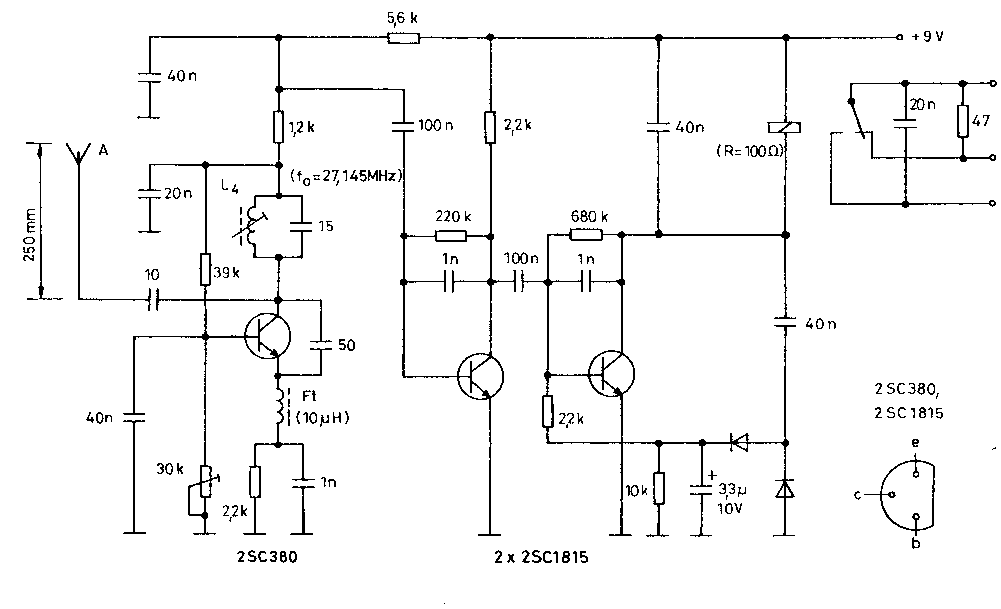

يعتبر هذا الطلب الثاني للإخوة الكريم في شرح عمل الرمون كنترول telecommand
وهاذين الارتين واحدة للإرسال والثانية للإستقبال
طبعا الأخ الذي ر لمساعة في المرة الأولى طلب مني ارات وليس ارة مصنوعة
والمعذرة ان كنت قليل المعرفة فأنا في الطريق احاول قصارى جهدي المطالعة اكثر في هذا المجال
يبقى ان الذي لم يتعلم على يدي معلم قليل الحظ
عليه الصلاة و السلام
بســم الله الـرحمــن الرحيــم

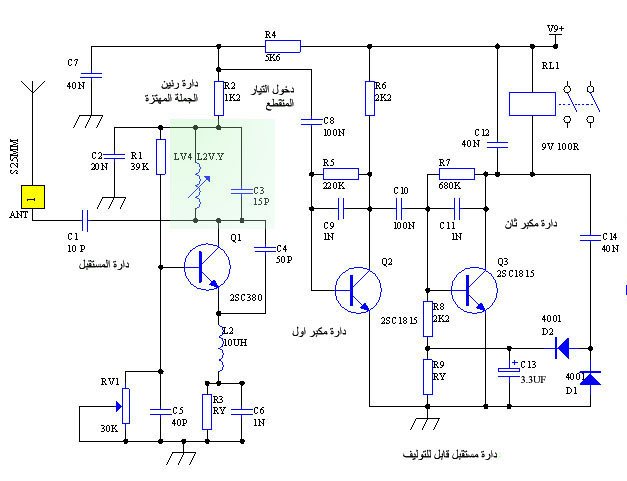

أخي هذا شرح مبسط للدارة التي أرسلتها قمنا برسمها وترقيم القطع الالكترونية بغية توضيح
1-من المعروف انه من الممكن إنشاء جملة مهتزة أو دارة رنين ( وفق خواص الملف وخواص المكثف )
2-وفق خواص الكريستال انه يحكم بالتردد لدارات الرنين أو الجمل المهتزة وفق القيمة التي تكتب عليه
3- دارات التحكم اللاسلكي تتألف من مهتز مرسل بتردد يتم تحديده ومستقبل للاهتزاز وانتقاء التردد المختار وتكبيره للاستفادة
منه بطرق نختارها. تم الاستفادة من مجمل ما سبق في الدارة القسم الملون بالخضر هو دارة مهتز سواء بالمرسل والمستقبل

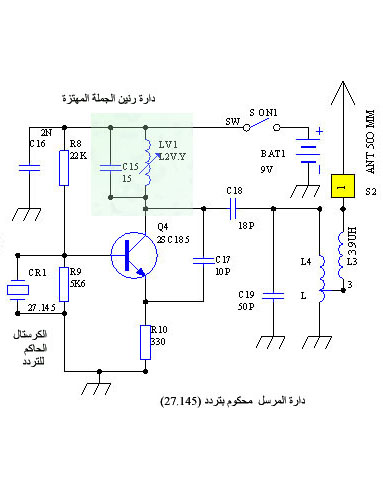

بعد بناء الدارة نجد انه بمجرد تغذية الدارتين أولا المرسل ستقوم بتوليد موجة كهرومغناطيسية نتيجة تقطيع التيار-
تنقل إلى الأثير بواسطة الهوائي- وباعتبار إن دارة الرنين تم ضبط ترددها وفق تردد الكريستال(27.145)
نكون قد ولدنا تردد محدد (27.145) . دارة المستقبل تهتز لكل الترددات التي تكون بالفضاء
ونقوم بضبط الدارة بواسطة الملف (lv4) المتغير والتغير يعني إن له قلب معدني أو شبه معدني( فرايت قابل للمغنطة)
قابل للدخول والخروج كالبراغي .. كما يجب ملاحظة ان كلا دارتي الرنين ذو قيم متساوية للملف والمكثف
عند حدوث تناغم (تجاوب حاد) بين المرسل والمستقبل بعد أن نكون قد حددنا التوازن القلق لفتح وإغلاق (Q1)
من خلال المقاومة المتغيرة(RV1) لاستثناء الفتح للترددات الغير مرغوبة من خلال دارات الرنين يتم تقطيع التيار
على منبع التغذية على المقاومة ( R2 ) وهذا ناشي نتيجة رد فعل الملف وخواصه وممانعته ومرتبط بقيمة (5K6) ل (R4)
متناسب مع ما يجب المقدرة على تقطيعه ولتقليل الاستهلاك في عدم العمل . عند حدوث تقطيعا بالتيار يسمح المكثف(C8) بالمرور
وهذه الميزة ( معتمدة خواص المكثف . يقوم الترانزيستور(Q2)
بالتقطيع التيار ويكبر نسبته ويسلمه للمكثف (C10) ليدخل مرحلة تكبير ثانية من خلال (Q3) ليتم تغذية ملف الحاكمة أو
الريلية فتصبح بحالة عمل.إن تقطيع التيار بتردد (27.145) به فواصل لتنعيم التيار وإلغاء الفواصل تم استخدام المكثف(C13)
ملاحظة يجب الانتباه أن (Q1) له مواصفات لا يجوز إحلال بدل عنه لا يمتلك مواصفاته
تم تعديل هذه المشاركة بواسطة نبيل سيد طه في 23 يناير 2009 في 02:18
شكرا لنقل الموضوع لمكانه الصحيح
اضافه الى شرح الاخ نبيل
دائرة الارسال فقط تقوم بتوليد الحامل
دائرة الاستقبال تعرف ب
اذا قمت بقياس التردد فى الدائرة سوف تجد ترددين احدهما تردد الرينين (تردد الحامل المرسل
وتردد اخر يكون اقل من التردد الاصلى ووظيفتة زيادة الكسب
----------------------------------------------------------------------------------
باجراء عدة تغيرات على جهاز الاستقبال يمكن مضاعفة مسافة الاستقبال
قم بتغير دائرة تكبير الاشارة بالدائرة التالية
النقطة
X
يتم وصلها مكان المكثف
100n
وحذف الجزء على اليمين كله
اذا كان توصيلك للاريل جيدا سوف تزيد المسافة عن 100 متر
اذا كنت تريد ارسال بيانات رقمية بدل التحكم فى ريلى واحد اخبرينى وسوف ارسل لك تعديل دائرة الارسال حتى تتمكن من ذلك
عن أبي هريرة رضي الله عنه عن النبي صلى الله عليه وسلم أنه قال: سيأتي على الناس زمان سنوات خداعات: يصدق فيها الكاذب ويكذب فيها الصادق، ويؤتمن فيها الخائن ويخون فيها الأمين، وينطق فيها الرويبضة. قيل يا رسول الله وما الرويبضة؟ قال: الرجل التافه ينطق في أمر العامة . رواه احمد والحاكم وصححه الالبانى من حديث ابى هريره.
اخي محمد الامين لا تسلك سلوكي فانا قد نسيت وضع رقم المقاومة(R3) وانت نسيت وضع رقم المجمع فالصورة للدارة التي قدمت
وفقك الله
اوه اسف الرقم هو 358
شكرا لك اخى نبيل
واعتذر عن الرسم المستعجل
عن أبي هريرة رضي الله عنه عن النبي صلى الله عليه وسلم أنه قال: سيأتي على الناس زمان سنوات خداعات: يصدق فيها الكاذب ويكذب فيها الصادق، ويؤتمن فيها الخائن ويخون فيها الأمين، وينطق فيها الرويبضة. قيل يا رسول الله وما الرويبضة؟ قال: الرجل التافه ينطق في أمر العامة . رواه احمد والحاكم وصححه الالبانى من حديث ابى هريره.
السلام عليكــم ورحمـة الله وبركاتــه
بســم الله الـرحمــن الرحيــم
المعذرة للإخوة الكرام
يبدو انه علي المطالعة اكثر فبل ان اخوض معكم في هذه الأمور
ارجو من الاحوة اعطائنا نصائح للمستقبل حول طريفة المنهج في دراسة الالكترونيات
وبارك اللع فيكم جميعا
اخوكم كمال
وعليه الصلاة و السلام
dahmani kame كتب:السلام عليكــم ورحمـة الله وبركاتــهبســم الله الـرحمــن الرحيــم
المعذرة للإخوة الكرام
يبدو انه علي المطالعة اكثر فبل ان اخوض معكم في هذه الأمور
ارجو من الاحوة اعطائنا نصائح للمستقبل حول طريفة المنهج في دراسة الالكترونيات
وبارك اللع فيكم جميعا
اخوكم كمال
وعليه الصلاة و السلام
وعليكم السلام ورحمة الله وبركاته
اخي عليك بدراسة اسس الالكترونيات وخواص القطع وكيفية تكوين جمل دارات الكترونية كلنا كنا اقل مما انت عليه المهم المثابرة وملاحقة ماتريد تعلمه
ضع هدفا وصمم للوصول له دون كلل او تشتيت فستصل لايوجد ما هو مستحيل الا الموت والحياة
وفقك الله وسدد خطاك
محمد الامين كتب:اضافه الى شرح الاخ نبيلدائرة الارسال فقط تقوم بتوليد الحامل
دائرة الاستقبال تعرف ب
اذا قمت بقياس التردد فى الدائرة سوف تجد ترددين احدهما تردد الرينين (تردد الحامل المرسل
وتردد اخر يكون اقل من التردد الاصلى ووظيفتة زيادة الكسب
----------------------------------------------------------------------------------
باجراء عدة تغيرات على جهاز الاستقبال يمكن مضاعفة مسافة الاستقبال
قم بتغير دائرة تكبير الاشارة بالدائرة التالية
النقطة
X
يتم وصلها مكان المكثف
100n
وحذف الجزء على اليمين كله
اذا كان توصيلك للاريل جيدا سوف تزيد المسافة عن 100 متر
اذا كنت تريد ارسال بيانات رقمية بدل التحكم فى ريلى واحد اخبرينى وسوف ارسل لك تعديل دائرة الارسال حتى تتمكن من ذلك
أخي محمد الامين اذا ممكن انا اريد دارة لارسال بيانات رقمية واذا سمحت ممكن تكون مع مكبر اشارة لزيادة المدى
السلام عليكم أنا قد نفذت الدارة مهي لم تعمل لأكثر من 25 متر كيف بامكاني أن أزيد المجال لاكثر من 100 متر الرجاء الرد مع العلم ان الصور الموجودة بالرد السابق قد تم حذفها ولكم جزيل الشكر
شو شباب ما حدى عندو رد ( ردو علينا جزاكم الله كل خير )
شو شباب ما حدى عندو رد يعني أقطع الأمل
السلام عليكم
اريد ارسال بيانات رقمية بدل التحكم فى ريلى
و باركالله فيك
السلام عليكم
اشكر لك جهودك لكن واجهتني مشكله بدائرة الاستقبال وهي كيفية توصيل الرليه بالدائره فيه غير واضحه بالنسبه الي
السؤال كيف يتم توصيله هناك طرف موجب وطرف سالب للرليه كي يعمل ارجو منك تحديد منطقة التوصيل بدقه بالرسم بشكل ادق كي اتمكن من استكمال الدئره فلاطرف غير واضحه
كذلك أرجو منك وضع قيمة المقاومه R9 و R3 الموجود بدائرة الاستقبال الملونه هل هي نفس القيمه بالمخطط الاول
اذا كان بالامكان ارسال المخطط الى ايميلي الشخصي
shadi_abusalim@yahoo.com
اذا كان لديك دائره اخرى مشابه تعمل نفس العمل الاني بحاجه ماسه اليها
بالنسبه للدائره الموجود هل يمكن زيادة مدي الارسال والاستقبال اجو منك اخي العزيز مساعدتي واكون شاكرا لك
تم تعديل هذه المشاركة بواسطة shadi220 في 8 أبريل 2014 في 22:50
اخي العزيز
لدي استفسار اخر بالنسبه لدائرة الارسال كيف اتأكد انها تعمل بشكل جيد
قمت بتجميع الدائره لكن وضعت كرستاله ترددها 27000 mhz وعند تشغيل المذياع انقطع صوت القناه كان الاشاره غيرموجوده هل يعني ان الدائره تعمل ؟ اما ذا وضعت كرستاله تردها مثل الموجود بالمخطط اعلاه يصدر المذياع طنين
فما العمل بتصورك
