ا رغب فى دائرة تكون مكونة من جزئين
جزء منهم يحتوى على سماعة ليصدر صوت
هذا الصوت يصدر إذا أبتعد الجزء الأخر عن هذا الجزء بمقدار يتم تحديده وليكن واحد متر أو أثنين
ولا يصمت هذا الصوت إلا إذا أقترب القطعتين من بعضهم مرة أخرى أو بمفتاح موجود فى الجزء المحتوى على السماعة.
وكل هذا على أن لا يكون هناك اى اتصال بأسلاك بين الجزئين
فى أنتظار الرد ، بدون استهزاء بالفكرة إن كانت صعبة أو غير موجودة
لماذا الإستهزاء !!
الفكرة بسيطة و سهلة إن شاء الله
هل لديك خلفية عن الإلكترونات ؟
لا إله إلا الله محمد رسول الله
アッラー以外に神はなし。ムハンマドはアッラーの使徒である
الفكرة ليست جديدة يا اخي وليس مضحكة بل ان هذه الفكرة مطبقة في السجون الامريكية منذ اكثر من 25 عام السجين يحمل بجزء من الدارة
في معصم اليد او الرقبة او الرجل وتبقى ترسل ترددات والجهاز الثاني في مركز السجن ومحسوبة قطر دائرة المسموح تجول السجين في ساحات
السجن فان ابتعد اكثر من المسموح به تطلق اشارة صفير طبعا هذه السجون مفتوح المجال لانها للاعمال الشاقة كتكسير الصخور شق الطرق
كما تستخدم لمراقبة الاطفال والاشخاص المصابون بالتوحد او امراض علقية تعجزهم عن ملازمة او معرفة اماكن تواجدهم والعودة لمكان السكن
ما يهم ان الدارة مؤلفة من من دارة مرسل اضافة لكود اوبيانات ودارة مستقبل تقوم كل فترة زمنية بعملية مقارنة بين البيانات مخزنة ككود وبين
الكود المرسل من السجين اوالمرسل ان كان هناك تطابق قامت بعميلة البدء من جديد وان لم يكن هناك تطابق قامت الدارة بتشغيل انذار
وابسط دارة لانشاء من هذه الفكرة استخدام
نوعين من المجمعات كمرسل ومستقبل ( HT12D Decoders) ( HT12E Encoders )للبيانات المشفرة وهناك عدة انواع منها ماهو يعمل وفق
ارسال لاسلكي او ضوئي راجع بيانا المجمع وانتقي ما يناسبك 8 بيت او4 بيت هذه المجمعات للتشفير وفك التشفير ويمكن انقاء ما يناسب للارسال
اللاسلكي وحسب المدى المطلوب والتردد المطلوب والضوئي منها مايعمل وفق تردد 38 كيلو هرتز وحتى 455 كيلو هرتز وقد تستخدم مثل هذه
الوسائل بطرق عسكية اي عند الابتعاد خارج المجال تقوم الدارة بالتفجير الذاتي كما هو بالصواريخ المستخدمة بالدفاع الجوي ففي حال لم يصب
الهدف لا يترك ليسقط ويشكل خطر بل يتم عملية التدمير الذاتي في الجو نتيجة خروجه عن المجال المحسوب كما تستخدم لانشاء مرسل ومستقبل
للتحكم بتشغيل واطفاء احهزة
ومن يملك مقدرة البرمجة يستطيع تكوين الدارة من خلال المتحكمات شرط ان يتم استخدام معالجات تحوي مقدرة المقارنة والتحويل من خطي الى
رقمي والعكس
هل سيكون هذا بمثل فكرة انظمة تحديد المكان gps ام انها تعتمد على قوة الاشارة المرسلة التى تتبع قانون التربيع العكسى ومنا اذا ضعفت الاشارة عن الحد اللازم يتم اطلاق الصافرة
مبارك لشعب تونس
اي جهاز مرسل مرتبط بمستقبل يتضمن فكرة التشفير يبقى عرضة لضعف الاشارة الناتج عن مدى وقوة الارسال والاستقبال عند الخروج خارج
النطاق المعمول عليه بناء الدارة سيتم حدوث تغير بالتشفير وهذا يتيح بدء مرحلة الانذار اي ان عدم تدفق المعلومات الصحيحة مهما كان السبب
التلاعب بالشيفرة او الابتعاد يفعل الامر ان كان جهاز الاستقبال به قدرة قياس الاشارة وفكرة الهوائي او الارسال الموجه فقد تتاشابه مع فكرة
تحديد المكان .. المجمعين الذين تم ذكرهم فقط للتشفير لكي لا يتم ادخال تردد بديل وبالتالي سيتم معرفة ذلك اي اننا نرسل قبمة منطقة تم اختيارها
وتم تحميلها على تردد حامل يتحدد وفق جهاز الارسال والاستقبال وهناك طرق عديدة لمثل هذه الافكار وكلما اردنا تعقيد وحماية يتم دمج اكثر من فكرة للترد المرسل والمستقبل
نبيل سيد طه كتب:ومن يملك مقدرة البرمجة يستطيع تكوين الدارة من خلال المتحكمات شرط ان يتم استخدام معالجات تحوي مقدرة المقارنة والتحويل من خطي الىرقمي والعكس
لماذا ؟
اذا كنت اريد تصميم عن طريق المايكرو ديكودر وانكودر
decoder / encoder
مثل القطع التى ذكرتها فى شرحك
لماذا احتاج مقارن وتحويل من خطى الى رقمى والعكس
!!
ماهى الفكرة
اشرح لنا فكرتك فى هذه النقطه
عن أبي هريرة رضي الله عنه عن النبي صلى الله عليه وسلم أنه قال: سيأتي على الناس زمان سنوات خداعات: يصدق فيها الكاذب ويكذب فيها الصادق، ويؤتمن فيها الخائن ويخون فيها الأمين، وينطق فيها الرويبضة. قيل يا رسول الله وما الرويبضة؟ قال: الرجل التافه ينطق في أمر العامة . رواه احمد والحاكم وصححه الالبانى من حديث ابى هريره.
اخي محمد الامين ذكر ميزية التحويل من خطي الى رقمي والعكس لاضافة ميزة قياس شدة الاشارة وتحديد بعد المرسل عن المستقبل حتى لحظة الخروج عن نطاق العمل بالتالي الحصول على تدرج في مستوى الصوت اوالافادة منها لعلميات اخرى في كل مستوى اشارة تبعا لبعد وقرب المرسل والمستقبل طبعا بالامكان الاستعناء عن هذه الميزة ان لم نكن بحاجة اليها ان كان الهدف فقط التحذير من الخروج خارج المجال وبشكل غير تدريجي
تم تعديل هذه المشاركة بواسطة نبيل سيد طه في 24 مايو 2009 في 01:03
نبيل سيد طه كتب:اخي محمد الامين ذكر ميزية التحويل من خطي الى رقمي والعكس لاضافة ميزة قياس شدة الاشارة وتحديد بعد المرسل عن المستقبل حتى لحظة الخروج عن نطاق العمل بالتالي الحصول على تدرج في مستوى الصوت اوالافادة منها لعلميات اخرى في كل مستوى اشارة تبعا لبعد وقرب المرسل والمستقبل طبعا بالامكان الاستعناء عن هذه الميزة ان لم نكن بحاجة اليها ان كان الهدف فقط التحذير من الخروج خارج المجال وبشكل غير تدريجي
شكراً لك اخي الكريم على التوضيح
يبقى السوال كيف يمكن تحويل قوة الاشارة الى فولتية تتناسب مع قوه الاشارة
:blush:
عن أبي هريرة رضي الله عنه عن النبي صلى الله عليه وسلم أنه قال: سيأتي على الناس زمان سنوات خداعات: يصدق فيها الكاذب ويكذب فيها الصادق، ويؤتمن فيها الخائن ويخون فيها الأمين، وينطق فيها الرويبضة. قيل يا رسول الله وما الرويبضة؟ قال: الرجل التافه ينطق في أمر العامة . رواه احمد والحاكم وصححه الالبانى من حديث ابى هريره.
احمد صالح كتب:هناك فرق بين الTransmitted power و قيمة الpeak of the signal !!!!!!!!!!!!!
هنلك فرق بين
V
و
P
وهو
P = I * V :lol: :lol: :lol:
----------------------------------------------------------------
اكيد فى فرق
Tx POWER = Watt or dB or dbm
Tx signal peak = Volt
--------------------------------------------------------------
وانت عشان تقيس شده الاشارة اساسا بتعتمد على دائرة اسمها
peak detector
وهى بتقيس ال
signal peak
والنتيجه بتكون عباره عن فولت
-----------------------------------------------------------
قدره الارسال هى مقدار الطاقه الكامنة فى الاشاره التى تسمح لها بالسفر دون فقدان الجهد
signal fading
طبعا فى عامل تانى اسمه فقودات المسار وعنده قانون طويييل عريض ابحث عنه ان كنت تريد
path loss
--------------------------------------------------------
كل المعادلات متوفره
اذا كنت تعلم قدره الارسال
وتعلم جهد الاشاره المستلمه يمكنك حساب قدره الاشاره المستقبله بجهاد الاستقبال
وتعويضها فى معادله فقودات المسار
وببساطه تقدر تحسب المسافه بين المرسل والمستقبل
تم تعديل هذه المشاركة بواسطة محمد الامين في 24 مايو 2009 في 22:41
عن أبي هريرة رضي الله عنه عن النبي صلى الله عليه وسلم أنه قال: سيأتي على الناس زمان سنوات خداعات: يصدق فيها الكاذب ويكذب فيها الصادق، ويؤتمن فيها الخائن ويخون فيها الأمين، وينطق فيها الرويبضة. قيل يا رسول الله وما الرويبضة؟ قال: الرجل التافه ينطق في أمر العامة . رواه احمد والحاكم وصححه الالبانى من حديث ابى هريره.

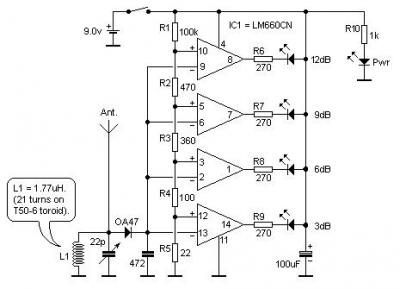

هذا رابط لدارة تقيس شدة الارسال طبعا ليس بشكل برمجي . من خلال تحليلها قد تساعد في فهم فكرة القياس
http://up1.m5zn.com/download-2009-2-6-12-99qgtmhmk.pdf
بل ان الدارة لو تم جعلها لتستقبل تردد محدد مع مضاعفة الدارة بالامكان حعلها كقياس وكشف شدة التردد مع تبيان بعد المرسل عنها من خلال ان فكرة شدة التردد مرتبطة
مع بعد المرسل عن المستقبل
تم تعديل هذه المشاركة بواسطة نبيل سيد طه في 25 مايو 2009 في 04:22
