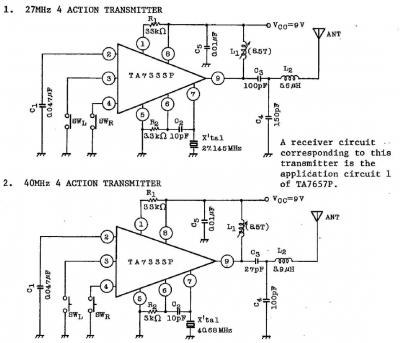

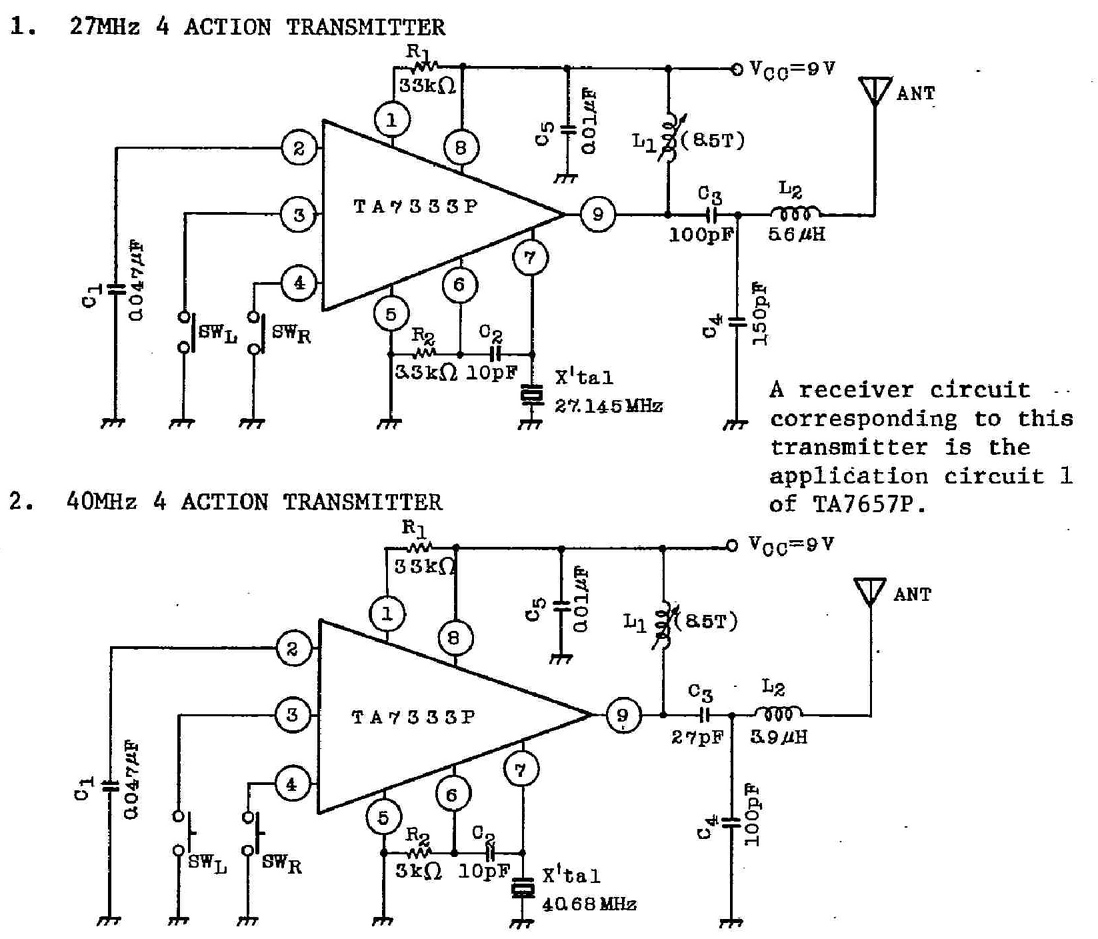

Ta7333pالتحكم الاسلكي لقيادة اجهزة

كان يوجد لى قديما أكثر من موضوع عن دوائر إرسال طويلة المدى من 4 إلى 15 وات

سوف أبحث عنها و أضع لها وصلات هنا بإذن الله

هنا

من المواضيع القديمة التى قد نسيت أن لها وجود :)

اخي محمد الدارة معدة لارسال اوامر مشفرة وليست لارسال (FM) ومع ذلك كل دارات الارسال من الممكن ارسال اوامر مشفرة بواسطة تحميل

الاوامر بدارة الارسال وانشاء تشفير وفك تشفير ولكن حجم الدارة سيكون كبير نسبيا

من الممكن إستخدام دارة ال4 وات من اجل تكبير الإشارة ليس أكثر إن كان المرسل سوف يكون ثابت

اخي محمد كيف سيتم التوفيق بين التردد مثال (40MHz) وبين التردد الذي تعمل عليه الدارة التي ستقوم بزيادة مدى الارسال ان كان هناك فروق

وضرورة استخدام تردد معين يعمل ويستجيب له المستقبل . هل جربت ذلك اتمنى توضيح ذلك... علما ان الترانزستور المسوؤل عن احداث التقطيع وبالتالي التردد موجود داخل المجمع المذكور ومحكوم تردده بواسطة كرستال ثابت يتم اختياره وفق بناء الدارة سلفا

تعديل خطا املائي

بصراحة أخ نبيل أنا لا أذكر أى شئ عن هذه الدوائر أكثر من كونها دوائر إرسال عالية الإستطاعة

و تصلح بعد بعض التعديلات أن يتم تشغيلها كدوائر تكبير (طبعا فى مجال ترددها)

اتوقع في مثل هذه الفكرة يجب اضافة فقط ترانزستور القدرة (المسوؤل عن زيادة المدى) بعد تحديد مايلزم ليعمل بشكل مناسب وتعديل القطع من حوله

واهم ذلك الملفات والمكثفات لكي يوافق تردده التردد المطلوب وهنا يجب ان نشير لضرورة ازالة الملف والمكثف الخالق لدارة الرنيين في الدارة الاصلية

(L1,L2,C3, C4)

يعني تصميم جديد هذا يستدعي اجهزة قياس تردد وراسم اشارة لازالة التشوه بالاشارة مع ابقاء دارة المستقبل دون تغير

لاشكر على واجب اخي فانت اخ لنا ونرد عليك بالشكر والتوفيق

وفقك الله
