راوترات وسويتشات سيسكو ذات سمعة ومكانة معروفة من تسعينات القرن الماضي , لكن أسعار معداتها مكلفة وبشكل كبير وحتى الإضافات Interfaces التي تضاف لبعض أنواع الراوترات ك 7200 تكلف أرقام أكبر بكثير من تلك التي في أجهزة x86 العادية .
سأتناول في هذا الموضوع بشكل سريع إحدى البرامج المجانية التي يمكنك عن طريقها محاكاة راوترات سيسكو وبشكل كامل وكأنك أمام شاشة console للراوتر , ويمكنك عن طريقها تصميم بيئة إفتراضية متكاملة لعمل Testing بشكل أكثر إحترافية خصوصا عندما يتعلق الأمر ب down time محسوب عليك .
أيضا إن كنت تستعد لإجتياز إمتحانات سيسكو أو ترغب في صقل مهاراتك المعرفية بنظام IOS فهذا الموضوع سيكون ذو فائدة كبيرة جدا "إن لم تكن سمعت بالموضوع :lol: "
GNS3 المعتمد على Dynamips emulator هو أحد أفضل البرامج الموجودة وعن تجربة يحاكي كل شيء في cisco routers وهو emulator وليس simulator أي أنه يحاكي العتاد بإستخدام IOS Image بالضبط كالتي تحمل في Cisco Router Flash ليبدء ال booting منها .

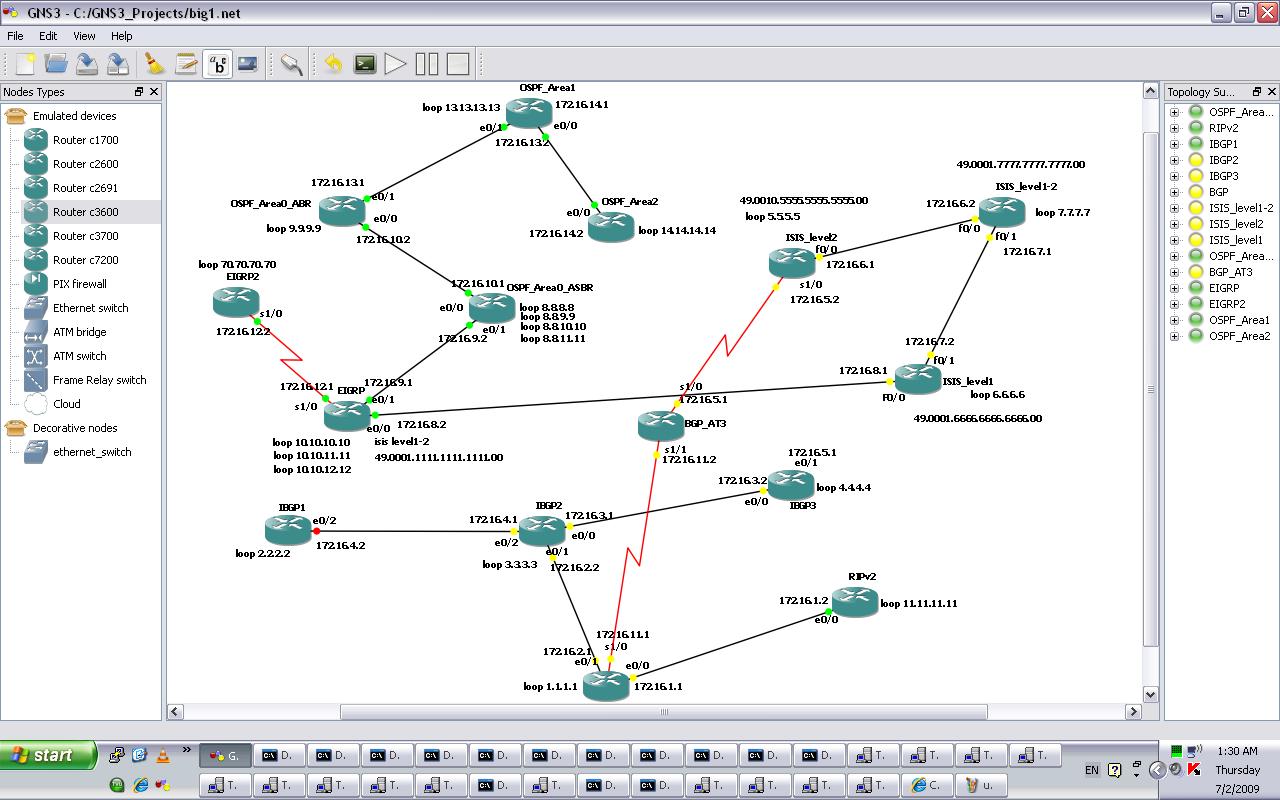

هذه صورة لل GNS وقت العمل :

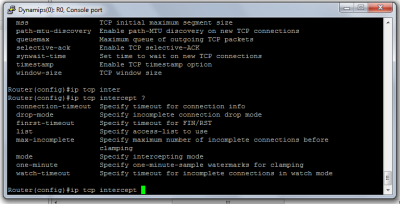

ويمكن الدخول على أي راوتر من الراوترات المتصلة في topology لتحرير الأوامر وتعدل configuration عليها وبشكل طبيعي , بالتالي غالبا لايمكن ملاحظة الفرق بين emulator والراوتر الحقيقي .
كما هو واضح من الصورة الأولى هي شبكة تجريبية لعدة dynamic routing protocols في شبكة كبيرة للتجارب :lol: لكنها لاتعني شيئا وفيها تصاميم خاطئة لكن كما قلت الغرض منها كان التجربة . عموما أداء ال PC أفضل من أداء أغلب ال cisco routers تقريبا "كمعالجة" وكل راوتر إضافي تتم إضافته لمحاكاته سيستهلك قدرا لابأس به من المعالجة والذاكرة لذلك إن أردت بناء حقل تجارب مناسب عليك بإقتناء جهاز أفضل , وحبذا لو كان 64bit لتستطيع إضافة ذاكرة بكميات أكبر , ومع معالج Quad Core أو i7 يمكنك الذهاب بعيدا بحقل التجارب :)

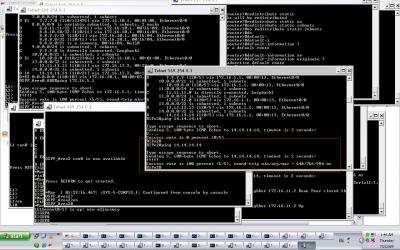

هذه صورة ل ping من الراوتر رقم 1 إلى الراوتر رقم 14 أعرف أنها فوضى وهي من نسخة غير منظمة ل GNS3 :
الآن لتشغيل البيئة من هذا الرابط قم بتحميل •GNS3 v0.6.1 all-in-one (includes Dynamips, Pemu and WinPCAP 4.0.2) , بعدها ثبت البرنامج بشكل طبيعي في جهازك . ولحسن الحظ في النسخة الأخيرة لاتحتاج للتدخل بشكل مباشر في إعداد dynamips أو Pemu أو hypervisor وعمليات إنشاء loopback adapters لتحقيق الإتصال بين الأجهزة أو غيره , وكل شيء تتم إضافته وتشغيله بشكل آلي , ويتبقى إضافة IOS Images لل Routers Platforms المدعومة حاليا وهي :
ال IOS Images يمكن الحصول عليهم لو كنت تمتلك رخصة لأحد راوترات سيكسو لديك فيمكنك وقتها تحميل نسخ IOS الجديدة كما أعرف ولنوع الراوتر الذي لديك فقط , لكن يمكن الحصول على هذه images من الإنترنت ببعض البحث , وأحد البرامج الموجودة هو IOS Hunter النسخة المجانية منه يمكن أن تحصل عن طريقها على image معقولة .

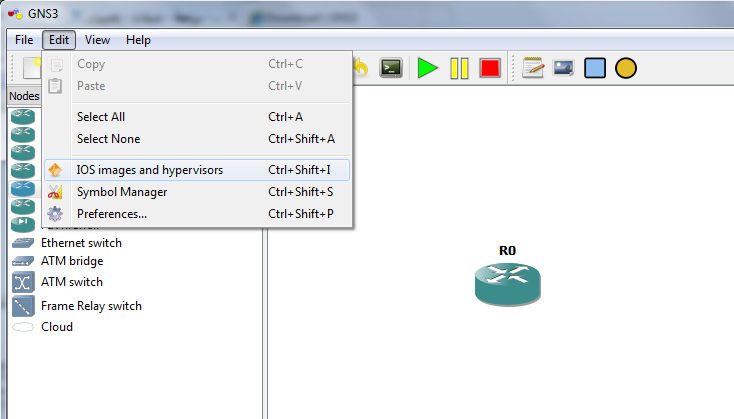

لإضافة Images لل Platforms الموجودة :

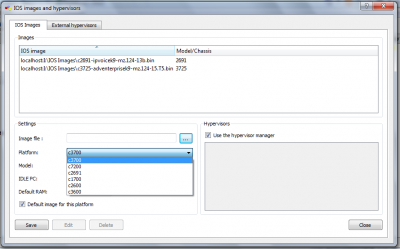

وبعدها تختار ال platform :
ومنها تضيف ال image التي تخص هذا ال platform وتكون أسمائها بهذا الشكل مثلا : c3725-adventerprisek9-mz.124-15.T5.bin يبين فيها نوع الفئة مع نسخة IOS وهذه هنا 12.4 T5 كما هو واضح .

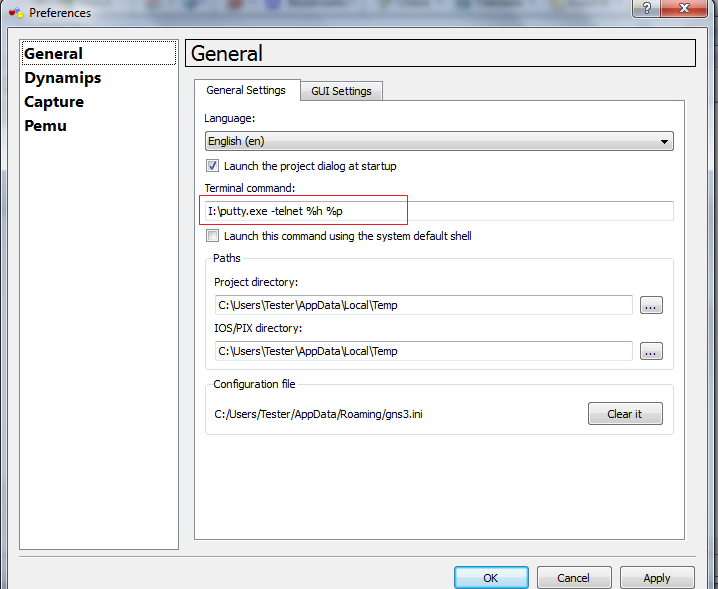

الآن من Edit->preferences->General
تأكد من أن terminal لديك يمكن الوصول إليه عن طريق الأمر كما في أعلاه , ويحبذ أن تستخدم putty وتضع الرابط المؤدي إليه لتستخدمه في كتابة الأوامر في الراوتر وهو أفضل من command line prompt الخاص بالوندوز وفيه مزايا عديدة مريحة .
أخيرا من Edit-> preferences->dynamips إختر test للتأكد من أن dynamips يستطيع الإتصال بالمنافذ المحددة وأن كل شيء على مايرام , بعدها إبدأ بإضافة ال routers وتحديد topology التي تريدها لشبكتك , ولكل router إمكانية إضافة أنواع Interfaces إضافية ك 16 port switch أو منافذ Giga Ethernet أو واجهة لإضافة منافذ T1 و T3 وغيرها .
هذا بالنسبة لمحاكاة ال routers , أما بالنسبة لعملية محاكاة switching فللأسف ليست بهذا القدر الكبير حيث أن dynamips هو emulator لراوترات سيسكو في الأساس بالتالي جزء من functionality فقط مدعوم حاليا , وهو بإضافة 16 ports switch interface لراوتر 3600 أو 3700 مثلا , حيث يمكن أن يعمل الأخير ك layer 3 switch .
هذا مختصر عن الموضوع ويمكن البحث في youtube لمشاهدة بعض الإعدادت الإضافية لما يمكن تحقيقه عن طريق GNS .
