Atmega16 لا يصل الى Voltage Level 0

فى الغالب بيكون فى تسريب تيار متردد

اهم شى يكون عندك مكثف سعة 100 نانو موصل فى اقرب نقطة بين الvcc و GND بتاعة المايكروكنترولر

التيار المتردد حتى لو كان بالميلى فولت بياثر عشان كدا انا بانصح دائما باستخدام البور صبلاى الاصلى او استخدم الشاحن بتاع الموبايل الاصلى ماتستخدم اى بور صبلاى صينى

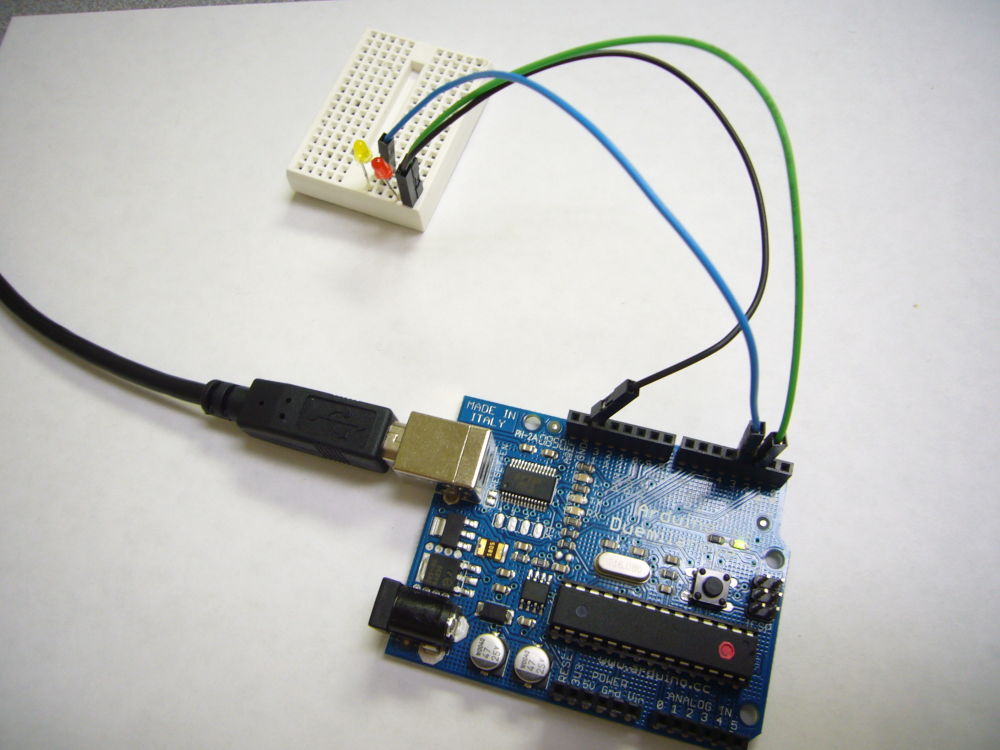

الامر الثانى ان ممكن تريح نفسك من اخطاء الدوائر وتستخدم (أدروينو بورد) خصوصا انك بتفضل استخدام الاتمل

انا ماحصل استخدمتة لكن شايف كل الشباب بيستخدموه لانو مريح جدا جدا وبيخليك تركز على السوفت وير وماتشيل هم هاردوير وسعرة رخيص نسبيا مقارنة بالتعب والمجهود

الباور صبلاى خاص بطابعة dell

والميكرو شغال على سرعة 1MHz داخلية يعنى مفيش كرستالات

انا اتغلبت مؤقتا بوضع مقاومة pull down لكن لا يمكن الاعتماد على هذا الى الأبد

بالمناسبة ايضا الخرج يأتى من regulator لا اعتقد فى وجود ريبل

هل من الممكن ان يكون هناك تلف فى الرقاقة نفسها مع العلم ان البرنامج يعمل عليها طبيعى جدا

بالمناسبة الرقيوليتر بولد ربلز

اقراء الداتا شيت الخاصة بالرقيوليتر بتلقى مكتوب قيم مكقفات كبلن لازم تستخدما فى العادة تكون 4,7 مايكرو بين الv in وال GND و 10 نانو بين ال vout وال GND

لاتهمل هذه الخطوة

لازم توصل مكثف 100 نانو فى اقرب نقطة للمايكرو VCC GND

كويس انك بتستخدم ال internal OSC

غالبا زى ما قال محمد الأمين مشكلة تيار متردد

بس على كل حالة موضوع مقاومات الpull down ضرورى و بيأثر زى ما أنت شفت

خصلاص هشوف موضوع ال 100 نانو لانى لا املكه الآن

كنت دايما فى أى دائرة اراها فيها خطوط عناوين و خطوط بيانات أرى مقاوماتpull down

سواء كانت دوائر معقدة زى دوائر الطبعات أو دوائر اللوحات الأم

أو الدوائر البسيطة مثل دوائر الميكرو و غيرها

هل قمت بتوصيل اي شىء عندما تضع 0 فولت علي الpin ?

ام انه بدون سحب اي تيار ، يقوم بخرج اعلي من 0.8فولت في حالة الصفر ؟

نسيت شىء ،

ما هو قياس الارضي عندك ؟؟ يعني علي ارضي الميكروكنترول هل هو 0 فولت ام اكثر ؟؟؟؟؟؟

اقتباس

ما هو قياس الارضي عندك ؟؟ يعني علي ارضي الميكروكنترول هل هو 0 فولت ام اكثر ؟؟؟؟؟؟

لا تخف لن اقع فى شئ كهذا :D الأرضى لكه للدائرة مشترك 0 فولت

اقتباس

هل قمت بتوصيل اي شىء عندما تضع 0 فولت علي الpin ?

ام انه بدون سحب اي تيار ، يقوم بخرج اعلي من 0.8فولت في حالة الصفر ؟

اذا كانت البن free يكون الجهد عليها من 0.8 الى 0.9

وجربت توصيلها مع ic buffer 7407 والمصيبة انع عن الصفر يتم قياس الجهد 2.2 فولت !!!

اقتباس

كنت دايما فى أى دائرة اراها فيها خطوط عناوين و خطوط بيانات أرى مقاوماتpull down

سواء كانت دوائر معقدة زى دوائر الطبعات أو دوائر اللوحات الأم

أو الدوائر البسيطة مثل دوائر الميكرو و غيرها

المفروض يا نور ان يكون الميكرو به هذه المقاومة ويكون قادريا على سحب تيار معين فى حالة الجهد المنخفض لا ان يعطى تيار

وذلك مخالف لما هو مكتوب فى الداتا شيت يعنى مش موضوع pull down

اقتباس

اذا كانت البن free يكون الجهد عليها من 0.8 الى 0.9

تمام ، اذن المشكله في سحب التيار و انه غير كافي ، قم بتوصيل 7404 مع الميكرو .

اقتباس

تمام ، اذن المشكله في سحب التيار و انه غير كافي ، قم بتوصيل 7404 مع الميكرو .

اقتباس

وجربت توصيلها مع ic buffer 7407 والمصيبة انع عند الصفر يتم قياس الجهد 2.2 فولت !!!

الميكرو لا يستطع سحب تيار من على البن الخاصة به فكيس سيسحب من مصدر خارجى

الميكرو لا يستطع انزال الجهد لاى مصدر خارجى للصفر

شكرا لكل الى حاول يساعدنى

عرفت الخطأ

للاسف اعتمدت على برنامج يقوم بعمل الهيدر عوض عنك وقد ضبط اتجاه البورت على انها input pin وكتب عليها فى التعليق output

واعتقدت انها هكذا وكل ما كنت افعله بعد ذلك هو اما تمكين ال pull up resistor الداخلية او عدم تمكينها

باختصار لم تكن البن Output من الاساس

انا متأسف لازعاجكم مرة اخرى لكن هذا جزاء كل من لا يدرس كل خطوة يكتبها ويتأكد منها ولا يأخذ على الجاهز حتى لا تخرج bug مزعجة كما حدث معى

لكن للأسف اكتشفت الخطاء بعد ان نزلت واشتريت ميكرو جديد واشياء مساعدة له وغرمت $$ :D وانا فى امس الحاجة لهم الان

ما علينا
