برمجة البوابات المنطقية على نظام SIEMENS
إذا كان يعبر عن المنطق في أيام سقراط بالجمل والكلمات مثل (إن........ إذا) فإنه يعبر عنه اليوم بالمعادلات المنطقية وجداول الحقيقة وبخريطة كارنوف
فمثلاً الجملة (إذا كان كل منAوBصحيحين فإن Cيكون صحيحاً يمكن التعبير عنه بما يلي
C = A . B التعبير البوليني
يمكن تعريف الجبر البوليني الذي تم تطويره في القرن التاسع عشر من قبل جمس بل العلم الرياضي الأيرلندي على أنه منطق ثنائي (BINARY) تمثيلي يستعمل في النظم المنطقية حيث متغير Aلا يستطيع أن يأخذ إلا إحدى القيمتين ( 0أو 1) وعليه فإن A قد يكون ( A=1)
أو (A=0) بمعنى آخر إذا لم تكن قيمة A=1)) فيجب أن تكون (0)
وقد استعمل هذا الجبر لتصميم الدوائر المنطقية حيث يمكن تمثيل نظام منطقي بواسطة معادلة واحدة المعادلة يمكن اختصارها و/أو تحويلها إلى أشكال جديدة نفس التقنية تتناسب مع جيداً مع برمجة الوحدات المنطقية المبرمجة بطريقة المخطط السلمي أو مخطط التشغيل
تتكون المعادلات البولينية من متغيرات وعمليات وهي شبيهة بالمعادلات الجبرية العادية العمليات الثلاثة الأساسية للجبر البوليني هي ( و , أو , النفي )
أما البوابات المنطقية فهي ودائر إلكترونية تستعمل لتنفيذ الدوال البولينية ونوع واحد من هذه البوابات المنطقية تستعمل لتنفيذ دالة أساسية بولينية وتركيب هذه البوابات مع بعضها تسمح لتنفيذ الدوال المنطقية المعقدة
1. العملية المنطقية – و – AND:
تعريف : تكون إشارة الخرج (1) فقط عندما تكون كل إشارات المداخل (1)
التسمية تسمى هذه العملية بعملية الجمع
طريقة الكتابة: يعبر عن العملية ولكل من AوB بالتعبير C = A . B
حيث العلامة ( . ) تعني ( و ) ANDفي الجبر البوليني
القراءة :تقرأ المعادلة السابقة كالتالي Aو Bتساوي الخرج C

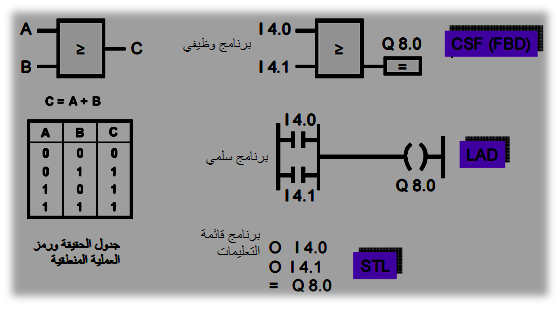

العملية المنطقية - أو - OR
تعريف: تكون إشارة الخرج (1) إذا كانت إحدى إشارات المداخل على الأقل تساوي (1) . التسمية:تسمى هذه العملية بعملية الاختيار
طريقة الكتابة : يعبر عن العملية A أو Bبالتعبير C = A + B
حيث العلامة (+)تعني ( أو ) ORفي الجبر البوليني
ويقرأ كالتالي Aأو Bتساوي الخرج C
العملية المنطقية النفي NOT:
تعريف :إذا كانت إشارة الدخل (1) فإن إشارة الخرج (0) إذا كانت إشارة الدخل (0) فإن إشارة الخرج تساوي (1)
أي يتم دائماً العمل بالإشارة العكسية كإشارة خرج
طريقة الكتابة :يعبر عن العملية نفي (A) بالتعبير
حيث العلامة (-) تعني النفي في الجبر البوليني ويقرأ كالتالي :نفيA تساوي الخرج C

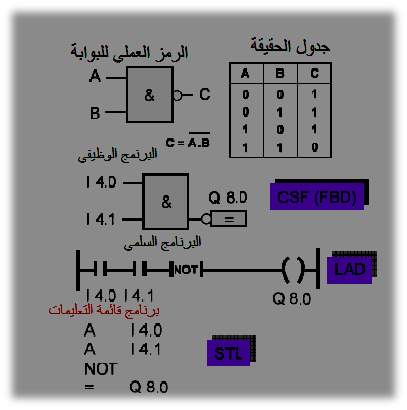

العملية المنطقية( نفي و) NAND
تعريف : تكون إشارة الخرج (1) إذا كانت إحدى إشارات المداخل على الأقل تساوي (0) الكلمة NAND هي اختصار NOT AND وتعني نفي و
طريقة الكتابة :يعبر عن نفي العملية لكل من A و B بالتعبير
العملية المنطقية نفي أو NOR:
تعريف : تكون إشارة الخرج (1) فقط عندما تكون كل إشارات المداخل (0) الكلمة NOR هي اختصار كلمة OR NOT وتعني نفي أو
طريقة الكتابة: يعبر عن نفي العملية A أو B بالتعبير
العملية المنطقية أو المنفردة XOR:
تعريف : تكون إشارة الخرج (1) إذا كان أحد المداخل فقط (0) وليس كلاهما بمعنى آخر عندما تكون المداخل غير متشابهة

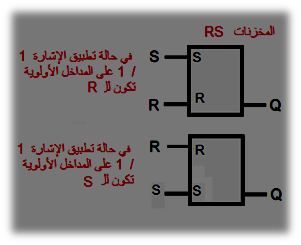

القلاب RS/SR
يعمل القلاب SR /RS على تخزين الحالة التي تكون على مداخله ( أي يبقى الخرج في حالة عمل بعد زوال النبضة عن المدخل S ) أي تكفي نبضة واحدة لتشغيل الخرج
وتكفي نبضة واحدة على R لإطفاء الدخل

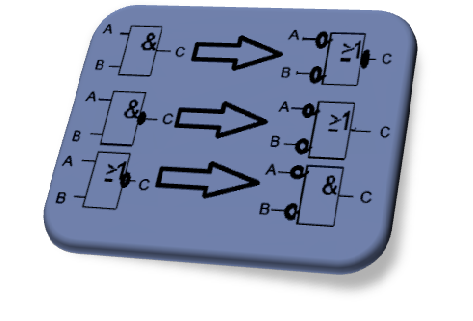

وفي ما يلي المكافئات من البوابات المنطقية
وسيكون الموضوع القادم مجموعة من دارات التحكم التقليدي (((( كهرباء )))) لتحويلها إلى برنامج سلمي
