مشكلة مع عمل DS1307

abudawoodd كتب:

السلام عليكم

شباب قمت بتجميع الدارة DS1307 لكنها لم تعمل معي مع العلم أن التوصيل سليم 100/100 دون اي خلل يذكر لكن الدارة لم تعمل

مذكور ان الكرستالة 32.768 كيلو استخدمت كرستالة نفس التردد لكنها تختلف عن الموجودة في المخطط

صورة للتوضيح

انا استخدمت كرستالة مشابهة للكرستالة الكبيرة في الصورة اما الموجودة في الدارة تشبه الصغيرة فهل هناك فرق في ذلك

علماً ان الدارة والبرنامج قد عملت معي على برنامج المحاكات بروتوس

فما رأيكم

جزاكم الله خيراً

السلام عليكم

لا اعتقد ان هناك مشكلة في شكل الكريستالة .. المهم ان يكون التردد هو نفسه .. هل يمكن وضع المشروع وما لديك من معلومات حتى نستطيع افادتك في الموضوع ؟؟؟ ارجو لك التوفيق..

واخر دعوانا ان الحمدلله رب العالمين .. وصلى الله على سيدنا محمد وعلى اله وصحبه وسلم..

geniusse01 كتب:

السلام عليكم

لا اعتقد ان هناك مشكلة في شكل الكريستالة .. المهم ان يكون التردد هو نفسه .. هل يمكن وضع المشروع وما لديك من معلومات حتى نستطيع افادتك في الموضوع ؟؟؟ ارجو لك التوفيق..

واخر دعوانا ان الحمدلله رب العالمين .. وصلى الله على سيدنا محمد وعلى اله وصحبه وسلم..

طيب معناها وين ممكن تكون المشكلة اذا كانت الكرستالة لا علاقة لها

هل يكون البروتوس اخطأ في المحاكاة لأني كما ذكرت بأنه كان يعمل بشكل ممتاز على البروتوس

بالنسبة للدارة استعملت هذه الدارة المطبوعة الجاهزة من النت

http://dorkbotpdx.org/files/DC1307_breakout-rev1.pdf

وكما ذكرت المحاكاة على بروتوس سليمة

فما تكون المشكلة

الف شكر لك أخي

abudawoodd كتب:

طيب معناها وين ممكن تكون المشكلة اذا كانت الكرستالة لا علاقة لها

هل يكون البروتوس اخطأ في المحاكاة لأني كما ذكرت بأنه كان يعمل بشكل ممتاز على البروتوس

بالنسبة للدارة استعملت هذه الدارة المطبوعة الجاهزة من النت

http://dorkbotpdx.org/files/DC1307_breakout-rev1.pdf

وكما ذكرت المحاكاة على بروتوس سليمة

فما تكون المشكلة

الف شكر لك أخي

السلام عليكم

كما رايت فان الدارة هي عبارة عن دارة متكاملة للزمن الحقيقي (DS1307) والتي تقوم بحساب الزمن الحقيقي بواسطة نبضات الساعة .. طبعا الان حتى نستطيع ان نرى الزمن (كما في البروتوس) فانت تحتاج لدارة تقرا القيمة الموجودة في المتكاملة (DS1307) ... لذلك حتى تتاكد من عمل الدارة بشكل صحيح فانت تحتاج الى احد انواع البيك الذي يتعامل ببروتوكول I2C مثل PIC16F877A ..بحيث يقوم بقراءة القيمة واظهارها على شاشة LCD مثلا ..اما وحدها فلن تستطيع ان ترى عمل الدارة ... ارجو لك التوفيق...

واخر دعوانا ان الحمدلله رب العالمين .. وصلى الله على سيدنا محمد وعلى اله وصحبه وسلم .

geniusse01 كتب:

السلام عليكم

كما رايت فان الدارة هي عبارة عن دارة متكاملة للزمن الحقيقي (DS1307) والتي تقوم بحساب الزمن الحقيقي بواسطة نبضات الساعة .. طبعا الان حتى نستطيع ان نرى الزمن (كما في البروتوس) فانت تحتاج لدارة تقرا القيمة الموجودة في المتكاملة (DS1307) ... لذلك حتى تتاكد من عمل الدارة بشكل صحيح فانت تحتاج الى احد انواع البيك الذي يتعامل ببروتوكول I2C مثل PIC16F877A ..بحيث يقوم بقراءة القيمة واظهارها على شاشة LCD مثلا ..اما وحدها فلن تستطيع ان ترى عمل الدارة ... ارجو لك التوفيق...

واخر دعوانا ان الحمدلله رب العالمين .. وصلى الله على سيدنا محمد وعلى اله وصحبه وسلم .

الله يسامحك أخي انا اعرف هذه الأمور كلها وقد ذكرت بأن الدارة مع البرنامج قد عملت على بروتوس استخدمت PIC16F628

لكن على الواقع لم تعمل كيف استطيع معرفة الخطأ ان لم يكن الخطأ في البرنامج ولا في التوصيل

الف شكر لك

هل ممكن ان ترفق ال schematic ليس رسمة ال pcb layout

الدائرة كما تبدو بسيطة جدا فى التوصيل ماهو الجهد الذى تعمل عليه احيانا يختلف من كرستالة لأخرى

حريف برمجة كتب:

هل ممكن ان ترفق ال schematic ليس رسمة ال pcb layout

الدائرة كما تبدو بسيطة جدا فى التوصيل ماهو الجهد الذى تعمل عليه احيانا يختلف من كرستالة لأخرى

بالنسبة للجهد 5 فولت

اما المخطط فهو موجود بكثرة مع الداتا شيت على النت

وسأرفق في المرة القادمة المخطط

اخي الكريم كان لي تجربة في جهاز تحكم لاسلكي يعتمد الكرستال ذو التردد ( 32.768 ) كيلو هرتز (انترفون +جرس منزلي) وبغرض تصغير الدارة استخدمت الحجم الصغير منها توقفت الدارة عن العمل مع انها كانت تعمل على ارض الواقع

والسبب كانت الكرستالة الصغيرة (من مصدر صيني ) كان ما كتب عليها لا يتناسب مع ماهي عليه بارض فعليا قد تكون مشكلتك مشابه لمشكلتي حاول ان تتاكد من سلامة الكرستالة وقياس ترددها ان تمنكت من ذلك . طبعا هناك اجهزة لفحص الكرستال ومعرفة تردداتها

طبعا اكتب من تجربتي ان كنت مستخدم لكرستالة ذات نوعبة مشابه لما استخدمت

الف شكر لمحاولتكم مساعدتي

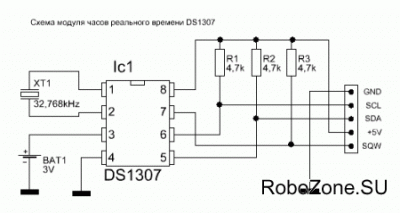

بالنسبة للمخطط الذي طلبه الأخ حريف برمجة هذا هو

اما الكريستالة أخي maaas76 فهي شغالة وقد جربتها باستخدام معالج وقد عمل بشكل جيد

ان كانت الكرستالة شغالة والمخطط سهل جداً والآي سي جربت عدد 2 منها نفس المشكلة

فما هي المشكلة

جزاكم الله خيراً

abudawoodd كتب:

الف شكر لمحاولتكم مساعدتي

بالنسبة للمخطط الذي طلبه الأخ حريف برمجة هذا هو

اما الكريستالة أخي maaas76 فهي شغالة وقد جربتها باستخدام معالج وقد عمل بشكل جيد

ان كانت الكرستالة شغالة والمخطط سهل جداً والآي سي جربت عدد 2 منها نفس المشكلة

فما هي المشكلة

جزاكم الله خيراً

السلام عليكم

كما ارى من المخطط فلا يوجد هناك مشكلة بالتوصيل ... الان يبقى ابسط شي ان ترفق البرنامج لنتاكد منه .. هل قمت بتجربة برنامج بسيط مثلا الكتابة الى DS1307 ومن ثم القراءة منها للتاكد من العمل .. هل استخدمت هزاز داخلي للبيك 16F628 ام ماذا ؟؟؟ هل قمت بتوصيل مقاومة 10 كيلو اوم بين طرف التغذية الموجب والطرف MCLR ؟؟؟ ارجو منك ارفاق البرنامج للتاكيد ؟؟؟؟ وما هي لغة البرمجة التي تستخدمها ؟؟؟؟حاول ان تغير مقاومات Pull -UP بالقيمة 10 كيلو بدلا من 4.7 كيلو ؟؟؟؟

واخر دعوانا ان الحمدلله رب العالمين .. وصلى الله على سيدنا محمد وعلى اله وصحبه وسلم.

geniusse01 كتب:

السلام عليكم

كما ارى من المخطط فلا يوجد هناك مشكلة بالتوصيل ... الان يبقى ابسط شي ان ترفق البرنامج لنتاكد منه .. هل قمت بتجربة برنامج بسيط مثلا الكتابة الى DS1307 ومن ثم القراءة منها للتاكد من العمل .. هل استخدمت هزاز داخلي للبيك 16F628 ام ماذا ؟؟؟ هل قمت بتوصيل مقاومة 10 كيلو اوم بين طرف التغذية الموجب والطرف MCLR ؟؟؟ ارجو منك ارفاق البرنامج للتاكيد ؟؟؟؟ وما هي لغة البرمجة التي تستخدمها ؟؟؟؟حاول ان تغير مقاومات Pull -UP بالقيمة 10 كيلو بدلا من 4.7 كيلو ؟؟؟؟

واخر دعوانا ان الحمدلله رب العالمين .. وصلى الله على سيدنا محمد وعلى اله وصحبه وسلم.

اخي العزيز ان البرنامج مجرب على برنامج بروتوس وهو يعمل بشكل جيد وبالنسبة للمعالج وتوصيله على الواقع فهو يعمل ودليل هذا ان احد الاطراف استخدمته لاخراج نبضات منتظمة موصلة بليد وهي سليمة لكنه لا يستطيع القراءة او الكتابة على الSD1307

اظن ان المشكلة في الكرستالة اظن انه لايمكن ان تعمل الا على نقس الكرستالة الصغيرة لكني لم اجدها لأتأكد من ذلك

الف شكر لك ولكل من شارك

بعد جولة على المحلات بواسطة الهاتف وجدت تلك الكرستالة عند أحدها وستصل بعد يوم او يومين

وفي حال وصولها سأجرب واطلعكم على النتائج

اثناء تصفحي بالشبكة حول العنصر (DS1307) وجدت الرابط التالي به شرح قد يفيد كما يحتوى على كود القراءة وكود الكتابة للعنصر المذكور الرابط لمجلة تهتم بالبرمجة ومكونات الدارات القابلة للبرمجة على الاقل تزيد المصادر المفيدة التي تحويها الشبكة وبلغة عربية اليكم الرابط :

http://www.noortronics.net/site/parts-catalog/misc/19-ds1307.html

بعد تبديل الكرستالة

عملت الدارة لفترة بسيطة ثم توقفت ولا أعلم ما السبب

علماً انني قد جربت DS1302 دارة جاهزة من النت مع البرنامج الخاص بها ودارتها المطبوعة ومرسومة ببرنامج بروتوس

يعني ما في مجال للخطأ فما هي المشكلة

هل من احد قد عمل بمثل هذه الدارات

وهذه هي الدارة التي جربتها وهي عبارة عن ساعة ومقياس حرارة لكنها لم تعمل

4x7segment_saat_projesi_1176.rar

طبعاً المقصود هنا بأنها لا تعمل بأنها لا تستطيع القراءة والكتابة على DS1302 تظهر على الشاشات اصفار فقط كما لو انها غير موصلة

مفاتيح الضبط تعمل زيادة نقصان كلها تعمل الا القراءة والكتابة من وعلى الآي سي

maaas76 كتب:

اثناء تصفحي بالشبكة حول العنصر (DS1307) وجدت الرابط التالي به شرح قد يفيد كما يحتوى على كود القراءة وكود الكتابة للعنصر المذكور الرابط لمجلة تهتم بالبرمجة ومكونات الدارات القابلة للبرمجة على الاقل تزيد المصادر المفيدة التي تحويها الشبكة وبلغة عربية اليكم الرابط :

http://www.noortronics.net/site/parts-catalog/misc/19-ds1307.html

أخي العزيز اشكرك على هذا الرابط

لكن مشكلتي انا ليست بطريقة استخدامها فكما ذكرت لك بأنها تعمل على بروتوس هذا يعني ان البروتوكول صحيح لكنها على الواقع لا تعمل

الف شكر لك مرة أخرى

أخى هل قمت بتوصيل مكثفات ال bipass مع الكرستالة وتأكدت من قيمتها

حريف برمجة كتب:

أخى هل قمت بتوصيل مكثفات ال bipass مع الكرستالة وتأكدت من قيمتها

نعم أخي بالتأكيد لكنها لاتعمل فقط التعامل مع DS1302 لايعمل اما باقي الدارة سليمة

فالشاشات تومض عند الضبط وتزيد وتنقص لكنها لا تتعامل مع ds1302 ولا تنتقل الدارة إلى وضع قياس درجة الحرارة

abudawoodd كتب:

نعم أخي بالتأكيد لكنها لاتعمل فقط التعامل مع DS1302 لايعمل اما باقي الدارة سليمة

فالشاشات تومض عند الضبط وتزيد وتنقص لكنها لا تتعامل مع ds1302 ولا تنتقل الدارة إلى وضع قياس درجة الحرارة

السلام عليكم

لقد تحول الموضوع من الحديث عن DS1307 الى DS1302 فاي منهما استخدمته انت في الدارة لديك ؟؟؟؟ هل يمكنك ارفاق البرنامج والموقع الذي اخذت منه الدارة .... ارجو لك التوفيق ..

واخر دعوانا ان الحمدلله رب العالمين .. وصلى الله على سيدنا محمد وعلى اله وصحبه وسلم.

geniusse01 كتب:

السلام عليكم

لقد تحول الموضوع من الحديث عن DS1307 الى DS1302 فاي منهما استخدمته انت في الدارة لديك ؟؟؟؟ هل يمكنك ارفاق البرنامج والموقع الذي اخذت منه الدارة .... ارجو لك التوفيق ..

واخر دعوانا ان الحمدلله رب العالمين .. وصلى الله على سيدنا محمد وعلى اله وصحبه وسلم.

أخي العزيز الموضوع هنا ليس هو موضوع 1307 و 1302 انما هو لماذا لا تعمل هذه او هذه

والشك يدور حول الكرستالة هي هي لا تعمل الا على نوع معين من الكرستالات ام ان هناك شيئ نحن غافلون عنه

اما الموقع لم اعد اذكر انا بحثت عن مشكلتي الأساسية فوجد هذه الدارة في طريقي فقلت اجرب

مع أن كل شيئ جاهز لم تعمل 1307 او 1302

الف شكر لك

abudawoodd كتب:

أخي العزيز الموضوع هنا ليس هو موضوع 1307 و 1302 انما هو لماذا لا تعمل هذه او هذه

والشك يدور حول الكرستالة هي هي لا تعمل الا على نوع معين من الكرستالات ام ان هناك شيئ نحن غافلون عنه

اما الموقع لم اعد اذكر انا بحثت عن مشكلتي الأساسية فوجد هذه الدارة في طريقي فقلت اجرب

مع أن كل شيئ جاهز لم تعمل 1307 او 1302

الف شكر لك

السلام عليكم

اعرف ان الموضوع ليس نوع المتكاملة . كنت اريد التاكد انك لم تستخدم برنامج 1307 على 1302 او بالعكس ..خصوصا مع اختلاف الاطراف .. بجميع الاحوال ما هي الكريستالة التي تستخدمها مع البيك ؟؟؟ وكم ترددها ..ساحاول عمل برنامج بسيط فقط للقراءة والكتابة الى ال 1037 ونجرب النتيجة على الدارة لديك اذا احببت ؟؟؟ ارجو لك التوفيق..

واخر دعوانا ان الحمدلله رب العالمين .. وصلى الله على سيدنا محمد وعلى اله وصحبه وسلم.

geniusse01 كتب:

السلام عليكم

اعرف ان الموضوع ليس نوع المتكاملة . كنت اريد التاكد انك لم تستخدم برنامج 1307 على 1302 او بالعكس ..خصوصا مع اختلاف الاطراف .. بجميع الاحوال ما هي الكريستالة التي تستخدمها مع البيك ؟؟؟ وكم ترددها ..ساحاول عمل برنامج بسيط فقط للقراءة والكتابة الى ال 1037 ونجرب النتيجة على الدارة لديك اذا احببت ؟؟؟ ارجو لك التوفيق..

واخر دعوانا ان الحمدلله رب العالمين .. وصلى الله على سيدنا محمد وعلى اله وصحبه وسلم.

الف شكر لك أخي على اهتمامك

لا استخدم اي كرستالة مع المعالج انا استخدم المذبذب الداخلي للمعالج واغلب الدارات التي شاهدتها على النت تستخدم المذبذب الداخلي للمعالج PIC16F628

اما الكرستالة الخاصة بـDS1307 لايوجد عليها اي كتابة تدل على ترددها الا ان البائع يقول انها 32.768 كيلو هرتز

وانا جاهز لأي تجربة تحل هذه المشكلة او اي دارة سأنفذها ان كانت تساعد في ذلك

الف شكر لك مرة أخرى

abudawoodd كتب:

الف شكر لك أخي على اهتمامك

لا استخدم اي كرستالة مع المعالج انا استخدم المذبذب الداخلي للمعالج واغلب الدارات التي شاهدتها على النت تستخدم المذبذب الداخلي للمعالج PIC16F628

اما الكرستالة الخاصة بـDS1307 لايوجد عليها اي كتابة تدل على ترددها الا ان البائع يقول انها 32.768 كيلو هرتز

وانا جاهز لأي تجربة تحل هذه المشكلة او اي دارة سأنفذها ان كانت تساعد في ذلك

الف شكر لك مرة أخرى

السلام عليكم

ان شاء الله ساكتب البرنامج وارسله لك ..فوظيفة البرنامج هي الكتابة الى 1307 لوقت معين ..وبعدها يقرا الوقت ويزيد عليه مثلا 5 ويعيد عرضه على شاشة LCD ..اعتقد انك اخترت المذبذب الداخلي PIC16f628 بتردد 4 ميجا هيرتز وهذا ما ساعمل البرنامج عليه ..ارجو لك التوفيق ..

انا لدي المعالج 16f628a ولدي المتكاملة 1307 ايمكنك ارفاق الملف الهكس لاحاول ان اجربه على الدارة عندي ان استطعت.

واخر دعوانا ان الحمدلله رب العالمين .. وصلى الله على سيدنا محمد وعلى اله وصحبه وسلم.

geniusse01 كتب:

السلام عليكم

ان شاء الله ساكتب البرنامج وارسله لك ..فوظيفة البرنامج هي الكتابة الى 1307 لوقت معين ..وبعدها يقرا الوقت ويزيد عليه مثلا 5 ويعيد عرضه على شاشة LCD ..اعتقد انك اخترت المذبذب الداخلي PIC16f628 بتردد 4 ميجا هيرتز وهذا ما ساعمل البرنامج عليه ..ارجو لك التوفيق ..

انا لدي المعالج 16f628a ولدي المتكاملة 1307 ايمكنك ارفاق الملف الهكس لاحاول ان اجربه على الدارة عندي ان استطعت.

واخر دعوانا ان الحمدلله رب العالمين .. وصلى الله على سيدنا محمد وعلى اله وصحبه وسلم.

اشكرك أخي لكن لو سمحت اذا ممكن من غير LCD خلي العرض على المنفذ B فقط ليدات ثمانية ليدات بدون برنامج فك تشفير

يعني يقرأ القيمة من الIC ثم يكتبها كما هي على المنفذ B بدون اي تعديل ولتستخدم الثواني لملاحظة التغيير الجاري

اما الكتابة فاختر انت اي قيمة واجعله يرسلها الى الآي سي ولتكن صفر مثلاً دون كتابة برنامج زيادة ونقصان

يعني انا اقصد ان نستخدم كود التعامل مع الIC فقط دون اضافة اكواد اخرى

ولك فائق الاحترام والتقدير

abudawoodd كتب:

اشكرك أخي لكن لو سمحت اذا ممكن من غير LCD خلي العرض على المنفذ B فقط ليدات ثمانية ليدات بدون برنامج فك تشفير

يعني يقرأ القيمة من الIC ثم يكتبها كما هي على المنفذ B بدون اي تعديل ولتستخدم الثواني لملاحظة التغيير الجاري

اما الكتابة فاختر انت اي قيمة واجعله يرسلها الى الآي سي ولتكن صفر مثلاً دون كتابة برنامج زيادة ونقصان

يعني انا اقصد ان نستخدم كود التعامل مع الIC فقط دون اضافة اكواد اخرى

ولك فائق الاحترام والتقدير

السلام عليكم

هذا برنامج بسيط يستخدم البيك 16F628 يستخدم المذبذب الداخلي بتردد 4 ميجا هيرتز .. البرنامج فقط يقرا قيمة الثواني من DS1307 ويخرج القيمة المقروءة على البورت ب .. الملف في المرفقات ..ارجو منك تجريب البرنامج واخباري بالنتائج (ملاحظة ثم استخدام 16F628A بدلا من الاصلي في المحاكاة علما انا البرنامج ليس له ومع ذلك يعمل لتشابه النوعين ) ...ارجو منك اخباري النتائج ..بالتوفيق...

واخر دعوانا ان الحمدلله رب العالمين .. وصلى الله على سيدنا محمد وعلى اله وصحبه وسلم.

DS1307.rar

geniusse01 كتب:

السلام عليكم

هذا برنامج بسيط يستخدم البيك 16F628 يستخدم المذبذب الداخلي بتردد 4 ميجا هيرتز .. البرنامج فقط يقرا قيمة الثواني من DS1307 ويخرج القيمة المقروءة على البورت ب .. الملف في المرفقات ..ارجو منك تجريب البرنامج واخباري بالنتائج (ملاحظة ثم استخدام 16F628A بدلا من الاصلي في المحاكاة علما انا البرنامج ليس له ومع ذلك يعمل لتشابه النوعين ) ...ارجو منك اخباري النتائج ..بالتوفيق...

واخر دعوانا ان الحمدلله رب العالمين .. وصلى الله على سيدنا محمد وعلى اله وصحبه وسلم.

أشكرك ووفقك الله لكل خير

سأقوم بتنفيذ الدارة وتجربتها ثم ارد لك الخبر

بالنسبة للمعالج لن يفرق شيئ

لكن هل جربتها انت وعملت في الواقع وليس المحاكاة لأن جميع برامجي التي كتبتها عملت على برامج المحاكاة لكنها على الواقع لم تعمل فادخلني الأمر في حيرة

هل هو الكود ام الكرستالة ام ان الآي سي فيه خلل لم اعرف السبب

وهناك شيئ اضافي لم تضع كود ارسال قيمة

الف شكر لك مرة أخرى
