رسم أسهم في دلفي

ألم تجدوا حلا

أين أنتم

لقد وجدت دالة رسم الأسهم وهذه هي

procedure TForm1.VecteurAB(ACanvas: TCanvas; A,B: TPoint);
const ArrowLength = 10;
      ArrowWidth  = 5;
var Norme,cX,cY: real;
    Arrow: Array [0..2] of TPoint;
begin
  Norme:=SQRT((B.X-A.X)*(B.X-A.X)+(B.Y-A.Y)*(B.Y-A.Y));
  if (Norme=0) then Exit;
  cX:=(B.X-A.X)/Norme;
  cY:=(B.Y-A.Y)/Norme;
  cX:=(B.X-A.X)/Norme;
  cY:=(B.Y-A.Y)/Norme;
  Arrow[0]:=B;
  Arrow[1]:=Point(Round(B.X-cX*ArrowLength+cY*ArrowWidth),Round(B.Y-cY*ArrowLength-cX*ArrowWidth));
  Arrow[2]:=Point(Round(B.X-cX*ArrowLength-cY*ArrowWidth),Round(B.Y-cY*ArrowLength+cX*ArrowWidth));
  ACanvas.Pen.Style:=psSolid;
  ACanvas.Pen.Color:= clBlack;
  ACanvas.Brush.Style:=bsSolid;
  ACanvas.Brush.Color:= clBlack;
  ACanvas.MoveTo(A.X,A.Y);
  ACanvas.LineTo(B.X,B.Y);
  ACanvas.Polygon(Arrow);
end;

لكن لم أجد فكرة تساعدني على إستعمالها في المثال السابق

المشكلة هي عند الضغط على الـ Button كيف يمكن تحديده لأنني إستخدمت array of button

فما هي طريقة لذلك

وأرجو منكم المساعدة ولو بقليل المعلومات

فأنا لم ألاحظ أي تفاعل منكم

لم أعتقد أن الأمر بهذه الصعوبة

ألا يوجد أحد قادر على إيجاد الحل أم أن الأمر مستحيل

يا جماعه .....

أنا أريد فقط دالة تحدد الـ Button من الجدول

السلام عليكم...

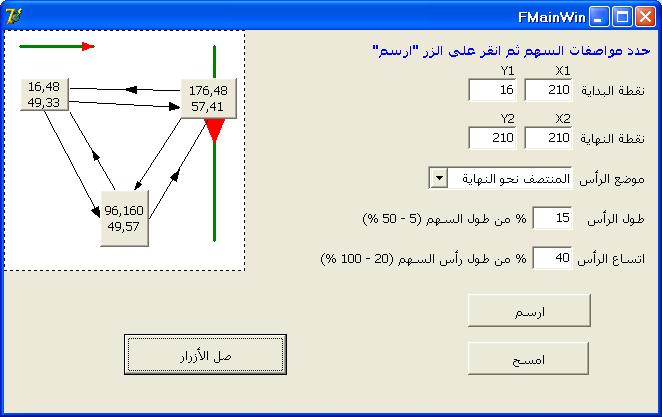

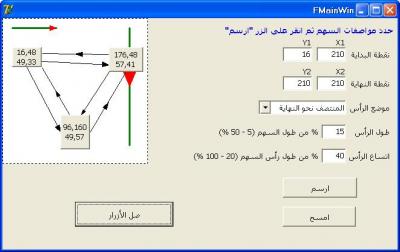

طوال اليومين السابقين كنت أجهز لك المشروع المرفق، و هو يحتوي على وحدة برمجية (Unit) باسم UDrawArrows خاصة برسم الأسهم، بالإضافة إلى Form للتجربة.

طبعاً يمكن إضافة الوحدة UDrawArrows إلى مشروعك و استدعاء الإجراءات الموجود بها لرسم الأسهم بشكل مباشر أو بتحديد مكونين (زرين مثلاً) لربطهما بسهم.

تحتوي تلك الوحدة على مجموعة من الدوال و الإجراءات التي تضم شرحاً مفصلاً بالعربي. لا تنس أن تضيف اسم الوحدة UDrawArrows إلى جملة uses في النافذة التي تحتاجها فيها.

لا يمكنك الاعتماد على الرسم على الـ Canvas التابع للـ Form لأنه سيتم مسحه إذا قام Windows بتحديث (Refresh) للـ Form (هذا في أصل دلفي). لذلك يكون من الأفضل أن تضع مكون مثل TImage كخلفية للمكونات التي تريد ربطها بالأسهم بحيث يكون موضعه (0, 0) أي Left = 0 و Top = 0 للمكون TImage (كما هو في المثال المرفق)، أو تجعل الخاصية Align للمكون TImage مضبوطة على Client.

المرفقات: Draw Arrows.rar

نرجو الاستفادة و السلام.

بارك الله فيك

لقد إستخدمت مكون Image كما قلت

وإستخدمت الدالة التي وضعتها في ردود سابقة

لكن هذه الوحدة أفضل فشكرا لك على هذه الوحدة

هل يمكن رسم الأسهم بين الأزرار بواسطة الفأرة ؟

للعلم فأنا إستخدمت Array of Button و أنت إستخدمت ثلاث Button

و آسف للأني أتعبتك معي

السلام عليكم...

كنت أتمنى أن أحول الكود إلى مكون (Component) لكن للأسف لا أملك الوقت في المدة القريبة.

طبعاً يمكن رسم الأسهم بالفأرة، كالتالي:

قم بتعريف متغيرين من النوع Integer في بداية القسم implementation للاحتفاظ بإحداثيات نقطة البداية، مثلاً:

var
    StartX, StartY: Integer;

في إجراء الحدث OnMouseDown للمكون TImage اكتب الكود التالي:

    if Button = mbLeft then begin
        StartX := X;
        StartY := Y;
    end;

في إجراء الحدث OnMouseUp للمكون TImage اكتب الكود التالي (أو ما يشبهه):

    if (Button = mbLeft) and ((X <> StartX) or (Y <> StartY)) then begin
        DrawArrow(Image1.Canvas, FloatPoint(StartX, StartY), FloatPoint(X, Y), 3, clGreen,
                  TArrowHeadPosition(cboHeadPosition.ItemIndex), clRed, True,
                  StrToFloat(edtHeadLenPercent.Text), StrToFloat(edtHeadWidePercent.Text));
    end;

طبعاً للتوضيح أنا كتبت الكود على أساس أنه جزء من النافذة الموجودة في المشروع المرفق سابقاً، و طبعاً يمكنك تكييف الكود حسب حاجتك. الفكرة هي أن نقطة البداية يتم تحديدها بالمتغيرين StartX و StartY (المخزنتين عند ضغط زر الفأرة الأيسر في البداية)، و نقطة النهاية يتم تحديدها بالبارامترين X و Y عند إفلات زر الفأرة.

نرجو الاستفادة و السلام.

بارك الله فيك ونفع بك

هذا ما كنت أريده

لك جزيل الشكر

ابداع ......
