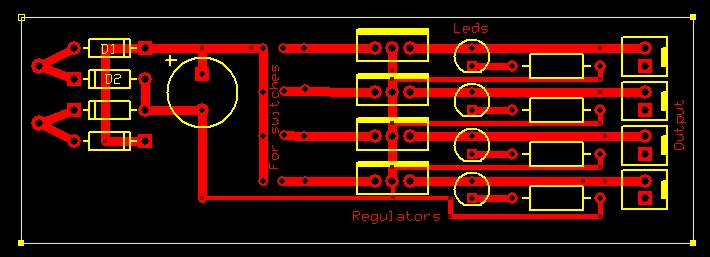

Please check this circuit and tell me whether it's right or not , it's for a power supply and I want to ask i f i can use a tranisitor on each output to enhance the current or not , the power supply is supposed to provide -5,5,12,18 volts, i also want to ask what ampere should i use for transformer ? thank you.
حسنا الاخ احمد محمد الدائرة جيدة للتيارات المنخفضة و مع هذا اعتقد بوجود مشكلة بالنسبة لل 5- فولت خاصة اذا اردت توحيد الارضي. اذا اردت استخدام تيار مثل 1 امبير مثلا لكل مخرج فان مثبتات الفولتية ستسخن بدون وضع مبرد عليها و خاصة ذات مثبتات الفولتية المنخفضة مثل ال 5 فولت وسيؤدى الى عطب في الدائرة. تيار المحول التقديري هو مجموع التيارات الاقصى معا فعلى سبيل المثال اذا كان كل قسم سيزود 0.2 امبير مثلا فان تيار المحول سيكون 0.2*4 = 0.8 امبير اي تقريبا 1 امبير للاحتياط. كذلك لايوجد دوائر حماية لتحديد التيار فلو حصل تماس في الخرج فان التيار سيزيد عن الحد المسموح به. الخرج النهائي غير موصول مع الارضي كما هو ظاهر الا اذا كان من الجهة الاخرى تاكد من ذلك. و اخيرا يفضل ادراج رسم الدائرة الاساس schematic بدلا من رسم اللوحة و ذلك لسهولة قرائتها.
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
Thank you Mr.Emad
for the problem of connecting the ground to the output i can solve it but i wanted to ask you how can i overcome the problem of heating of the regulators if i want to supply a current of about 1 A to the output , and what about using a transistors on the output to supply that current , i want you to know that i will use one or maxiumum two outputs at a time . thank you .
السلام عليكم:
كنت بدي أسأل هل جربت الدائرة و اشتغلت معاك ؟؟؟
بالنسبة للـ -5 أعتقد أن ال regulator يحتاج دخل بالسالب (ما جربت بس هيك أعتقد) يعني تحتاج محول ذو نقطة منتصف و تودي الجزء الموجب لل 5 و 12 و 18 بينما يذهب الجزء السالب إلى -5 .
هذا على حد علمي و إذا واحد عنده المعلومة الأكيدة فليخبرنا بها .
و سامحونا.
كما ذكر الاخ حزين على طول 5- فولت تحتاج الى فولتية سالبة مقارنة بالارضي طبعا اذا اردت توحيد الارضى اما اذا كانت ستعمل بشكل مستقل فان +5 فولت يمكن عكس اطرافها و بالتالي يمكن تجنب -5 علما انها قليلة الاستخدام. بالنسبة للتسخين فبالطريقة التى تستخدمها لابد من مبردات و حتى لو استخدمت ترانزيستورات بالطريقة العادية فانك ستحتاج مبردات، و الطريقة الوحيدة لتفادي المبردات هي استخدام مثبتات مترددة switching regulator مثل LM2574 و يصلح لغاية 0.5 امبير او LM2576 و يصلح لغاية 3 امبير لكن طبعا التكلفة ستكون اكبر بالاضافة انه ربما صعوبة ايجاد القطع و ذلك يعتمد على المنطقة التى بها انت.
