هل هناك sensor يعمل على المعرفه بوجود ماء أو لا وشكراً
دائرة لتحسس الماء
مغلق
يمكن الاستفاده من خصائص الماء فهو موصل جيد للكهرباء
احضر بطاريه ووصل بأحد أطرافها سلك وفي نهايته طرف مقاومه كبيره نوعا ما ( واحد ميجا اوم مثلا )
وفي الطرف الأخر من البطاريه وصل سلك آخر
ضع طرف المقاومه الحر في إناء به ماء , وضع طرف السلك الثاني في نفس الاناء
باستخدام فولتميتر قم بقياس فرق الجهد على طرفي المقاومه ستلاحظ وجود فرق في الجهد, دليل على مرور تيار في المقاومه
ارفع السلك من الماء وقم بقياس فرق الجهد على المقاومه
لحظ الفرق واستنتج ما يمكنك فعله هذه الميزه :rolleyes:
شكراً لك أخي ولكن في مشروعي لا يمكنني أن أضع مجرد سلكين أريد ملامس مائي (مثلاً)
هناك في السوق فواشات أو عوامات كهربائية، لم لا تستفيد منها؟
مبدأها ببساطة هي أنها تطفو على سطح الماء!
ومن يتق الله يجعل له مخرجا
]
هذه دائرة بسيطة صممتها منذ فترة بسيطة لتحسس الماء. الدائرة لديها reset لتتمكن من ازالة الانذار اذا زال الماء.
وهذا شكل اللوحة
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
أخي عماد الدائره أي سينسور سوف يتم تركيبه في دائرتك لتحسس الماء ( أعتقد هذا سؤال الأخ m_salahat ) :)
ممكن سلكين نحاس او اي مادة موصلة و اذا اردت شيئا احترافيا قم بعمل دائرة صغيرة دون اي قطع ستكون ايضا من نحاس يعني 2 تراك متوازيين - القصد غير متلامسين - تلحم عليها السلكين و تكون الحساس. اذا كان الماء حلو زيادة عن الطبيعي قم برفع قيمة R2 باتجاه 10 ميجا.
تم تعديل هذه المشاركة بواسطة عماد الخليل في 25 مارس 2005 في 00:18
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
قولنا كده قالوا اطلعوا من البلد :)
كلامك صحيح يا احمد 100%.
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
الله يكرمك يا عماد , ( يا رافع معناوياتي)
مرحبا اخي يمكنك شراء جهاز تحكم زهيد الثمن ويدعى جهاز مانع الدوران على الناشف حيث يربط معه 3 حساسات ومعه ريليلة تحكم لمحرك الضخ
بسم الله الرحمن الرحيم

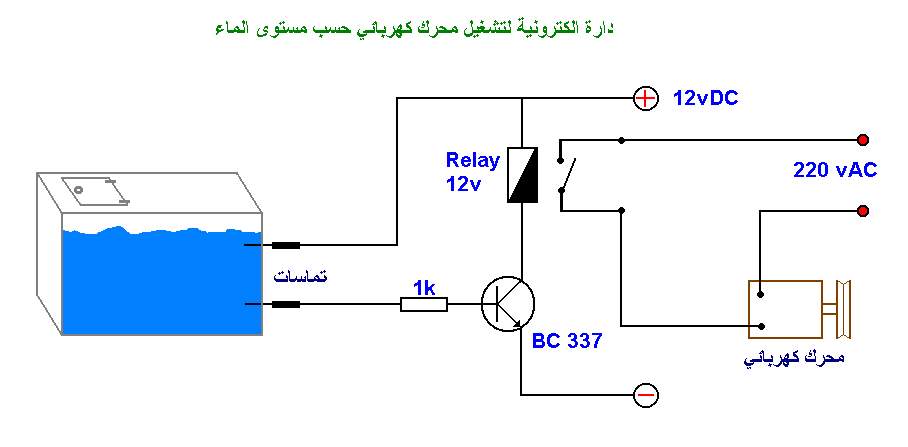

الأخوة الكرام اليكم ابسط دارة حساس بمستوى الماء لتشغيل محرك كهربائي
وأي استفسار لاتترددو.
اهلا بالاخ zerox. الدائرة التى ارفقتها لا يمكن الاعتماد عليها بتشغيل و اطفاء مضخة و ذلك ان المضخة ستعمل بشكل متقطع مما يؤدى الى تلفها وتلف الريلي بفترة بسيطة و استهلاك التيار يكون عالى جدا وكل ذلك بسبب عدم استخدام مستويين للماء مستوى تشغيل و مستوى ايقاف و الموجود حاليا مستوى واحد سيقوم بتشغيل و اطفاء المضخة بشكل متقطع.
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
بسم الله الرحمن الرحيم
الاستاذ عماد الخليل مجرد مرورك على الرد شرف لي.
كلامك صحيح 100% فنحن نحتاج الى مستويين
وهذا معلوم لدي ولكن اردت اعطاء فكرة مبسطة عن التشغيل وغداً سأرفق
التصميم الكامل اللدارة .
وكنت اتوقع سؤال أخر على فرض أن الدارة تعمل على مستويين
وبفرض أن المياه اصلاً مقطوعة والمحرك يتلقى أمراً بالعمل ولكن من دون مياه
مما يسبب ارتفاع درجة حرارة المحرك مسببة عطبه(بمعنا أخر كيف تحس الدارة بالتدفق) وكل هذا تم حله
على العموم غداً أرفق الدارة وانتظر التعليق .
السلام عليكم ورحمة الله وبركاتة اخواني اسمحو لي ان ادخل معكم في هذا الموضوع وان تعلموني من علمكم الذي اعطاكم ايه الله
لا ادري اذا كان طلبي اوهام ام خيال مع انني متأكد من وجوده الا وهو جهاز كشف الماء الرتوازية (جهاز يكشف وجود او عدم وجود الماء التي في باطن الرض ) ارجوكم اذا كان احد يعلم كيفية صناعة هذه الدارة ان يعلمنا اياها ولا تبخلو علينا بعلم الله وجزاكم الله الف خير وانار لكم طريقكم بعلم ونور من رب العالمين
وعليكم السلام ورحمة الله وبركاته
هل تقصد قبل الحفر ؟؟ اذا كان كذلك فهل لك ان تصف الجهاز الذي رايته ؟؟؟ و ساشرحه لك باذن الله.
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
موضوع رائع..
والعملية كما استنتجت بسيطة لا تحتاج سوى لمقاومة كبيرة وبطارية فقط!!
واسمحوا لي بعدة استفسارات من الأخ عماد وبقية الأخوة الكرام...
1 - لو تركت بطارية وقمت بوضع مقاومة للتحس بوجود الماء.. فهل ستنتهي البطارية بعد زمن ام ستبقى على حالها من دون خسارة أي جزء من الطاقة؟؟؟؟؟
2 - لو أردت استخدام الفكرة السابقة ( القاومة على طرف البطارية ) في الدوائر الرقمية.. أي:
أردت عند وجود الماء يرسل اشارة بقيمة 1.. واذا لم يوجد يرسل اشارة بقيمة 0.. فما الطريقة لذلك؟؟
شاكرا لكم تعاونكم
أخوكم طالب الخبرة
لم افهم سؤالك الاول و لكن بالامكان فحص وجود المياه كل كم ثانية و العودة الى sleep mode اذا كنا نستخدم متحكم و الا فان الاستهلاك سينهى البطارية بالطبع.
ايضا لم افهم سؤالك بالضبط لكن ما فهمته هو انك تريد دائرة تحسس ماء لتعطي قيم TTL بالنسبة لوجود الماء او عدمه. بامكانك بناء جزء من الدائرة المرفقة وهو جزء الحساس دون بقية الدائرة.
من الافضل عدم استخدام البطارية او DC لفحص الماء و السبب انه سيعمل ترسبات و تكلس و لهذا فمن الافضل عمل الحساس بدائرة AC. و سبب عملي لها DC هو انها كانت مطلوبة للعرض بالبطارية و كان الموضوع مستعجل.
بالنسبة للآبار الارتوازية فما نقوم به هو توصيل سلكين على ارتفاعين مختلفين نهاية الاسلاك داخل البئر مادة موصلة لا اعلم ماهي لكن ممكن تكون ستينلس ستيل حتى لا يصدأ او اي مادة موصلة اخرى. من الاعلي دائرة ياتيها 3 اسلاك السلكين المذكورين و الثالث هو سلك الماسورة حيث انها ملامسة للماء.
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
حياك أخوي عماد الخليل.. ومشكور على الرد
بالفعل رأيت الدارة.. إلا أنه عندي كم نقطة أحتاج إلى توضيحها..
ما هو عمل الـ LM324 هنا؟
+ ما هو عمل الـ D FF بالضبط؟
+ ما هو الرمز الذي على شكل "مثلث".. هل هو الفولت؟
بالنسبة لوضع الـ Sleep Mode.. هل ممكن تتحدث عنه أكثر؟
كيف يمكن تطبيقه.. وعلى افتراض جعلت وقت التشييك كل "ربع ساعة".. كم تقريبا راح تدوم بطارية 9 فولت؟
شهر.. سنة.. كم؟
وكيف أستخدم الـ AC؟
أم تقصد أستخدمه مع الـ LM324 ( الذي لا أعلم ما هي استخداماته )؟؟
وأعتقد حاليا لا أستطيع استخدام الـAC..
ولو استخدمت الـDC.. أين يحدث التكلس على حد قولك؟؟ في البطارية ولا وين؟
لأنه المفروض ما يوصلها الماء...
شاااكرا لك تعاونك
أخوك طالب الخبرة
استفسار اضافي..
بالنسبة لدارة العضو zerox :
ما هو عمل الـ BC 337 هنا؟
وما هو الفولت الناتج من العملية عند وجود الماء؟
بمعنى أفضل.. هل يمكن استخدامها بدل دارة الأخ عماد الخليل.. أم أنها نفس الفكرة بقطع مختلفة؟
حيث المطلوب هو ارسال اشارة بوجود الماء وليس تشغيل محرك وما شابه..
وننتظر ردودكم
أخوكم طالب الخبرة
تم تعديل هذه المشاركة بواسطة طالب الخبرة في 11 سبتمبر 2005 في 13:39
