السلام عليكم
انا طالب في اول سنه جامعية ولدي بحث عن دوائر التغذيه ولا اعرف ماذا اكتب فرجائي ان تقوموا بمساعدتي واعطائي المعلومات لدائرة بسيطه او شرح هذه الدائرة باللغة العربيه
ولكم مني كل الشكر والتقدير
رجاءا لدي بحث عن دوائر التغذية power supplyساعدوني
مغلق

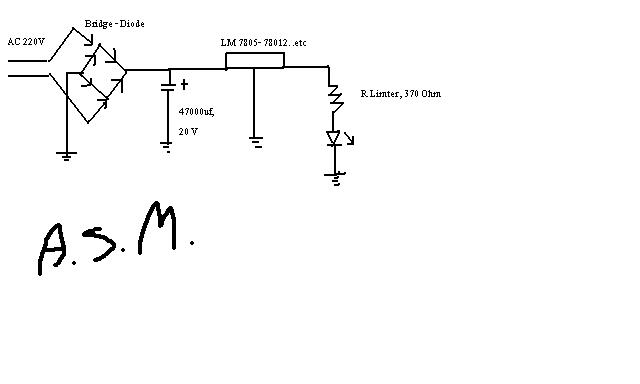

1. 220 فولت تدخل علي قنطرة الموحدات Didoes لتحولها من تيار متغير إلي تيار مستمر From AC To DC
2. تدخل علي مرشح Filter و هو مكثف سعته كبيرة ليقوم بإزاله التأرجحات في التيار الخارج من بعد القنطرة " التوحيد "
3. بعد الترشيح و التنعيم يدخل علي منظم جهد لتثبيت الجهد عند قيمة معينة 5 فولت مثلاً و يقوم به المتكاملة LM7805 مثلاً " و هي عبارة عن ترانزستور و مكبر عمليات Op-AMP من الداخل " .
4. اصبح لديك الان 5 فولت تستيطع ان تشغل بها اتاري ... او اي حمل اخر " لمبة دايود مثلاً ... " .
:)
أحمد صالح
BEng , Electronics and communications.
Embedded systems engineer.
Graphics Programmer
عالم الكومبيوتر هو من لديه المعرفة في علوم الكومبيوتر ، الرياضيات ، هندسة الالكترونيات -احمد صالح
