الى الاخوة أعضاء المنتدى الكريم أود أن أسأل أذا كان لدى البعض منكم فكرة عن دارة كشف قصر يكون خرجها عبارة عن اضاءة مستمرة لفترة معينة عند التحسس لأي قصر مهما كانت مدة التأثير قصيرة
اي ممكن ان يكون الخرج عبارة عن لد led يضيئ لمدة 10 ثوان عند التحسس لأي قصر خارجي
ولكم جزيل الشكر
السلام عليكم ورحمة الله وبركاته

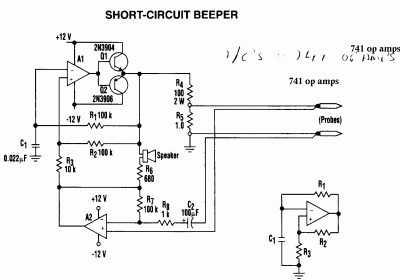

يمكنك أخ عصام الاستفادة من فكرة الدارة التالية , وتحويلها لما يناسب تطبيقك
,إذا ما استجد معي أي شيء فسأخبرك به فوراً
كما بإمكان استخدام الدارة التالية فهي أصغر حجماً وأقل تعقيداً من السابقة
وهذا هو شرح الدارة :
فاحص القصر (Continuity Tester)
تستخدم هذه الدائرة من أجل فحص الأسلاك والكابلات والمقاومات والدايودات والترانزستورات وكشف نقاط القصر (Short Circuit) في الأجهزة الإلكترونية, لهذا فهي مفيدة جدا في ورشة صيانة الأجهزة الإلكترونية, ورغم بساطة هذه الدائرة إلا أنها هامة جدا بالنسبة للورشة الإلكترونية.
إذا وصلنا مقاومة بين مجسات الفحص فإن الدائرة تولد صوتا ذا تردد مسموع وبحسب قيمة المقاومة المفحوصة فإن نغمة الصوت تكون مختلفة أي أن النغمة تدل على قيمة المقاومة.
وتتميز هذه الدائرة بصغر قيمة التيار المار في أسلاك الفحص, ولهذا يمكن استخدامها من أجل فحص العناصر شبه الموصلة مثل الدايود والترانزستور بدون خوف من أن يعطبها التيار المار.

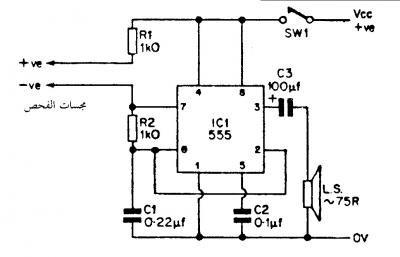

تتكون الدائرة ببساطة من الدائرة المتكاملة المشهورة (555) وهي موصلة بحيث تشكل دائرة مذبذب عديم الاستقرار (Unstable) كما في الشكل (1), وتوزيع أطراف الدائرة المتكاملة موضح في شكل (2) ويتم توصيل سماعة عادية مثل المستخدمة في أجهزة الراديو الصغيرة وتبلغ ممانعة هذه السماعة 8 أوم ويمكن تركيب مقاومة متغيرة بين مخرج الدائرة على الطرف (3) وبين السماعة للتحكم في قوة الصوت (Volume) ويمكن تغيير التردد الذي تعمل عنده الدائرة بتغيير قيمة المكثف C1.
وكذلك عن طريق تغيير المقاومة الموجودة بين الطرف الموجب وبين الطرف رقم (7) {R1} وبذلك يمكن عن طريق مجس الفحص اختبار الأسلاك لمعرفة إذا كان هناك قطع في السلك أم لا ويمكن اختبار توصيلات الدائرة المطبوعة وبما أن هناك طرف موجب وطرف سالب للدائرة لذلك يمكن فحص العناصر شبه الموصلة كالثنائي (Diode) الذي سيتسبب في صدور صوت من خلال السماعة في اتجاه واحد فقط أما إذا صدر صوت عند اختبار الثنائي في كلا الاتجاهين فيكون معطوب وكذلك إذا لم يصدر صوت عند اختبار الثنائي في كلا الاتجاهين فيكون معطوب وكذلك إذا لم يصدر صوت عند اختباره في كلا الاتجاهين.
وبنفس الطريقة يمكن فحص الترانزستورات والعناصر نصف الموصلة الأخرى مع ضمان أنها لن تتلف لأن التيار المار خلالها من دائرة الفاحص تيار قليل جدا.
نقلاً عن http://www.arabelect.net/
شكرا اخ عمار
ولكن السؤال اذا تم استبدال السماعة ب ليد صغير وتحكمت في زمن الحالة الغير مستقرة لل A- stable للتحكم في زمن إضاءة الليد ..... هل هذا ممكنا ؟؟؟؟؟؟
وعلى العموم الدارة السابقة تعمل عمل مقياس اوم الى حد ما فكيف وانا اريد أن أختبر القصر بين خطين يفترض أن يكون مطبق عليهما جهد بمقدار 5 فولت في الحالة العادية ؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟
ولك الشكر مجددا !!!!!!!!!!!!!
:)
:wacko:
