digita LED display

oh i forgot to mention there are two of them

توصيل الـ 7-Seg مع الكمبيوتر لا يحتاج الى أي قطع اخرى , الوظيفه المطلوبه من مشغل الـ 7-Seg يتم عمله بالبرمجه ببساطه

أولا توصل أطراف الـ 7-Seg بمنفذ الطابعه مثلا بهذه الطريقه

الأطراف من A ألى G في الـ 7-Seg توصل من 1 الى 7 في المنفذ 888 , ثم الطرف DP في ال 7-Seg يوصل بالطرف 0 في المنفذ 888 في الكمبيوتر

توصل ال COM في ال7-Seg بأي طرف في يعطي تغذية 5 فولت (أي سلك باللون الأحمر) هذا بافتراض أن الـ COM من نوع Anode أي القطب الموجب

بعد هذا يأتي دور البرنامج

لاخراج الأرقام على الشاشه سيتم تحويلها من BCD الى 7-Seg بهذه الطريقه

10000000b; 0	7_seg
11110010b; 1	7_seg
01001000b; 2	7_seg
01100000b; 3	7_seg
00110010b; 4	7_seg
00100100b; 5	7_seg
00000100b; 6	7_seg
11110000b; 7	7_seg
00000000b; 8	7_seg
00100000b; 9	7_seg

بهذا تكون DP مفعله , لالغاء تفعيلها اضف 1 لكل كود

وبالنسبه للنوع COM Cathode يتم توصيل الـ COM بالأرضي في الكمبيوتر ( أي طرف باللون الاسود) أو أي قدم من 18 الى 25 في منفذ الطابعه

واعكس الأصفار والوحايد في الكود

شكراً لك ياخي

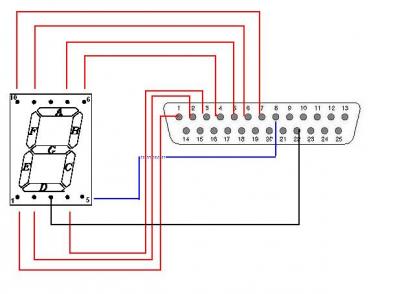

حسب مافهمت منك أنه المفروض أركب الدئرة كما يلي (أمهلت المقاومات)

إذا كانت صحيحة فكيف يمكنني أن أوصل 2 مثلهم مع منفذ الطابعة

هو التوصيل غير صحيح

اقتباس

الأطراف من A ألى G في الـ 7-Seg توصل من 1 الى 7 في المنفذ 888

يعني في منفذ الطابعه من الطرف رقم 3 الى 9

اقتباس

ثم الطرف DP في ال 7-Seg يوصل بالطرف 0 في المنفذ 888 في الكمبيوتر

يعني الطرف 2 في منفذ الطابعه

الآن لتوصيل أكثر من شاشه على المنفذ لن نحتاج الى مخرج بيانات منفصل لكل شاشه

يمكن استخدام نفس الثمانية أطراف لارسال البيانات لأكثر من شاشه , وفقط يتم تفعيل الشاشه التي تريد عرض البيانات عليها

مثال باستخدام الميكروكنترولر للعرض على 6 شاشات

يمكن تطبيق نفس الطريقه على منفذ الطابعه

هذه الطريقه تعتمد على البرنامج في العمل بشكل دوري للتبديل بين الشاشات فيالعرض , ونظرا لسرعة التبديل فانه يبدوا وكأن الشاشات جميعا تضيء في نفس الوقت وكل واحده تعرض البيانات الخاصه بها
