السلام عليكم
من فترة أبحث عن معلومات حول Inductive proximity detectors وقد وجدت الداتا شيت التابعه له وسأرسلها بالمرفقات , هل ممكن ان اجد طريقه حتى اشبكه مع المايكروكنترولر أو أجد دائرته وصله بالمايكروكنترولر او يجب ان اقوم بتصميمها بنفسي هذه الدائره
شكرا لكم
1+1=10
اولا ليس لدي فكرة عن موضوعك هل من الممكن تعطيني فكرة عنه وثانيا الملف لم ينزل
هل يهتم بال biometric ام ماذا ؟؟
الثـورة معني وأسم وفعل
قــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــادمون ......
من الممكن تحميل الملف من هنا
كل الذي اريده هو كيف يمكن وصل هذه القطعه مع المايكروكنترولر
وشكرا
1+1=10
مبدئيا انا ابحث عن فهم القطعة ولكن علي ما فهمت من القطعة والاطلاع عليها سريعا هي sensor وال sensor سوف يعطي فولت متغير وكما تعلم بان المايكرو يقرأ 0 فولت او 5 فولت فقط ففي هذه الحالة لابد من استخدام A/D converter مع ال pic16f84 او تستخدم pic16f877 الذي يوجد به built in A/D converter
الثـورة معني وأسم وفعل
قــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــادمون ......

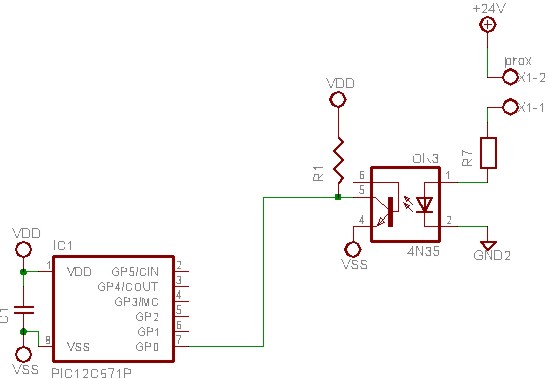

بالفعل سأستخدم ال A/D وجدت الدائرة التاليه لهذه القطعه ولكني اريد استخداامها مع PIC18F252
اليكم الدائره
يجب ان أضع ال A/D بين الدائرة و البيك
تم تعديل هذه المشاركة بواسطة Ayah في 7 يناير 2006 في 13:18
1+1=10
انتظر لحظة الرسم الموضحة ليست لدائرتك
4N35 هذه القطعة تسمى Optocoupler وهي تستخدم للتحكم بأجهزة تعمل علي فولت عالي مثل التحكم بتشغيل محركات او حتي التحكم بتشغيل مصباح 220 فولت وهذه القطعة تجد موصفاتها في هذه ال datasheet
http://www.datasheet4u.com/search.php
لكن ما تريده ليس بتلك الرسمة

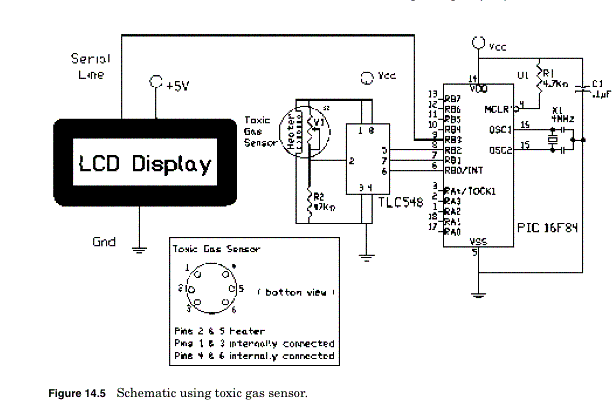

انا ارفقت رسمة من احد الكتب وهي تستخدم ال pic16f84 ومعها قطعة تستخدم
A/D converter ويمكنك الاطلاع عن مواصفات القطعة من الموقع
www.datasheet4u.com
وحاول انت توفق بين قطعتك والرسمة الموضحة
