كيف تصنع ماكينة cnc بالتفصيل مع المخططات

أنا عند وعدي وهذه عند وعدي هذه الملفات الخاصة بالتعامل مع ملفات الـ DXF مكتوبة بلغة الدلفي.

هذا الملف الأول :

Dxf.rar

جزاكم الله خيرا اخى ( Aboalnoor-Delphi7 ) على تعاونك معنا ....... لقد قمت بتحميل الملف الذى قمت بارفاقة و قمت كذلك باستخدامة .... و قمت بفتح ملفات الـ ( dxf ) علية ....و لكن عند فتح ملف الـ ( dxf ) بواسطة الـ ( Notpade) فى محاولة منى للحصول على النقاط التى بداخلة وجدت عامود من الـ( Data ) و لم استطع فهم اى شئ :wacko:

ارجوا توضيح كيف سنستخدم الاداة التى بعثتها الينا فى مشروعنا الخاص .

أخوتي في الله السلام عليكم ورحمة الله وبركاته ............ الحمد لله والصلاة على خاتم رسل الله سيدنا محمد خاتم رسل الله وآله وصحبه ومن والاه .

أما بعد :

أخي في الله Amino لم أفهم قصدك ولكن سأرد على قدر فهمي لمشاركتك وأرجو توضيح سؤالك لأستطيع مساعدتك.

الملف الذي أرفقته مبرمج بلغة الدلفي أولاً.

مع الملف الذي أرفقته يوجد ملفات لكيفية التعامل مع ملفات الـ DXF

وما عليك إلا أخذ البروسيجرات والفانكشنات والمتغيرات التي تلزمك لمشروعك هذا ثانياً.

والله يا أخوتي اعذروني لأن العمل آخذ كل وقتي ومغرقني تغريق بالكاد أستطيع فتح الأنترنت والإطلاع على ماهو جديد في هذا المنتدى الرائع وبريدي لذا اعذروني إذا قصرت ولكن إن شاء الله إذا تسنت لي فرصة فسأقوم بإعداد درس عن كيفية التعامل مع ملفات الـ DXF وأرجو من كل من لديه خبرة أن يفيدنا بهذا الموضوع هذا ثالثاً.

أما رابعاً وهو الأهم فسأورد بعض الملفات الموجودة في مكتبتي لعل أحدها يكون يسير الفهم أكثر من غيره .

وأخيراً أخوتي في الله لا تنسوني بصالح الدعاء بظهر الغيب فوالله والله أنا واقع في مصيبة لا يعلما إلا الله .

والله ولي التوفيق.

Dxf1.rar

وهذا الجزء الأول من الملف الثالث.

أخوتي في الله لاتنسوا تنصيب العناصر المرفقة مع كل مثال.

لاتنسوني بصالح الدعاء بظهر الغيب.

DXF2.part1.rar

وهذا الجزء الثاني من الملف الثالث.

DXF2.part2.rar

وهذا الجزء الثالث من الملف الثالث.

وهذا الجزء الرابع والأخير من الملف الثالث.

وقريباً سأضع آخر ملف أملكه .

DXF2.part3.rar

DXF2.part4.rar

وإليكم أخوتي في الله هذا الملف حول التعامل مع المنافذ وقد حصلت عليه من صديقي وأخي يمان اللبني جزاه الله خيراً

وهذا هو الملف ولا تنسوانا بصالح الدعاء بظهر الغيب.

_____.rar

السلام عليكم ورحمة الله وبركاته

تحية عطرة الى جميع الاخوة الكرام ، واعلم اخي abo alnoor انني قد دعوت لك بظهر الغيب عسى الله ان يفك كربك وبفرج همك .

وتحية الى الكرام فقد كانت مشاركاتكم مميزة وتثلج الصدر ، لكن ما زلنا بحاجة الى بعض التنظيم على ما أظن ، فقد رايت ان موضوع dxf2 بدأ يستحوذ على الكم الاكبر من موضوع النقاش وانا لا اعيب على هذه الناحية ابدا ولكن اظن ان هذا الموضوع من المواضيع التي تمثل مراحل متقدمة من المشروع وربما المرحلة النهائية منه ومناقشتنا له بعني اننا نمتلك تفاصيل التصميم الميكانيكي بالكامل للمكينة وتفاصيل الموضوع البرمجي وتفاصيل الموضوع الالكتروني ولم يبق الى الية التعرف على ملفات dxf2 فاذا كان الموضوع على ما اظن فاني اعتقد ان اخي المميز amino بارك الله به وبمجهوداته الرائعة يمتلك تفاصيل ما تقدم من حيث التصميم الالكتروني والميكانيكي وكذلك البرنامج ، فاذا كانت هذه المعلومات متوفرة لديه فانني ارجو ان يعمل على تزويدنا بها حتى نتفرغ لموضوع البحث في موضوع dxf2 بكل تفاصيله فنكون وفرنا الوقت كله ، ولكن اذا كان الموضوع بخلاف ذلك فانني اعيد طرح اقتراحي السابق ، بان يكون الاخ amino هو المسؤول عن هذا الموضوع وان يعمل على توزيع المهام على الاخوة المشاركين في هذا الموضوع واخص بالذكر منهم الاخ abo alnoor ,asm4all , ikossan, , amino , والاخ مهدي عبدالمنعم ، وانا ، وعليه فان العدد سيكون 6 اشخاص واعتقد ان هذا العدد يشكل فريق عمل جيد اذا ما كان هناك تنسيق جيد ومتميز بين اعضائه ولهذه الغاية فانني اضع عنواني الالكتروني لهذه الغاية لغايات التنسيق وهو romariorambo@yahoo.com

ولن اغادر حتى اتقدم بالشكر للاخوة الكرام amino والاخ aboalnoor والاخ asm4all على ردهم على مشاركاتي ولما اثرو به هذا الموضوع من معلومات مميزة ،

وحيث انني قد سبق وان ذكرت لكم انني ساحاول ان اتولى موضوع الجانب الالكتروني والبرمجي فانني ارغب باضافة التصميم التالي الذي سيساعد على زيادة منفذ الطاعة الى 320 مخرج بدل ثمانية للداتا وهو موجود على العنوان التالي :

كيفية زيادة منفذ الطابعة الى 320 مخرجاً

والسلام عليكم ورحمة الله وبركاته

سأكون معكم من المتابعين وسأتدخا في العلم الذي قد أفيد فيه, لكن لا تجعلني من الفريق :).

التصميم الإلكتروني + االبرمجة بديلفي أو بعض c++ والأسمبلي, لكن لا علم لي في visualbasic

وإن شاء الله بالتوفيق والسداد

الشكر لله اخى ( romariorambo ) و الحمد من قبل و من بعد .... و اشكرك على كلامك الطيب و ثقتك الغاليه ........ و لكن حسبما ارى ان يقوم كل فرد من المشاركين فى المشروع باختيار المهمة التى تتناسب و قدراتة حيث ان كل واحد ادرى بامكانياتة و قدراتة ... و لكن يجب الاعلان صراحة عن المهمة التى اختار كل فرد ان يقوم بها او ان يتشارك عدة افراد فى تكوين فريق عمل فرعى لتنفيذ المهمه حتى اذا اشترك فى الموضوع اخوة جدد و رغبوا فى الانضمام الى فريق عمل المشروع يعلموا اى المهام تناسبهم ومع من يتحدثون لتتوحد الجهود ولا تتشتت ........

المشروع مكون من ثلاثة اقسام ( التصميم الميكانيكى - الدوائر الالكترونيه - برنامج التشغيل و التحكم ) .

ملاحظة هامة : يجب اختيار قسم واحد فقط كمهمة اساسية و ان اختيارك لقسم ما من اقسام المشروع الثلاثة هو للعمل فيه بشكل اساسى و تركيز جهودك فيه و ذلك لا يمنع ان تثرى المشروع بمشاركاتك فى اى جانب اخر غير مهمتك الاساسية حيث ان معظم المتواجدين ملمين باغلب النواحى و لكن ستكون المشاركة فى اى مهمة غير المهمة الاساسية على سبيل المساعدة لافراد الفريق لاتمام المشروع .

و يمكننى عمل ترشيحات للمهام بالنسبة للافراد المشاركين فى المشروع حتى الان فمثلا :

ارشح الاخ ( romariorambo ) لمهمة الدوائر الالكترونية و كروت الـ ( interface ) لانة كان اكثر من افادنا فى موضوع زيادة الـ ( Parallel Port ) و تميز بقدرتة على البحث فى هذا الموضوع و توصلة لنتائج مبهرة و كذلك فقد ذكر تنفيذة لدائرة تحكم بالـ ( setpper motor ) من قبل .

بالنسبة لمهمة البرمجة فارشح لها الاخوة ( Aboalnoor-Delphi7 ) و ( ASM4all ) لقدراتهم فى مجال البرمجة و تمكنهم من عدة لغات تمكنهم من التعامل مع معظم الاكواد الموجودة او الجاهزة على النت و تحويلها فيما بعد الى البرنامج المنشود .

ملحوظه هامة : الترشيحات السابقة جائت بناء على اجمالى المشاركات السابقة فى الموضوع وهى غير ملزمة لاحد اطلاقا.......

بالنسبة الى ما ذكرتة اخى ( romariorambo ) عن امتلاكى لبرنامج المشروع فانا لم اقل ذلك بل قلت ان ما لدى هو الـ (manual ) الخاص ببرنامج الماكينة التى كنت مسؤلا عنها اثناء عملى فى المصنع و هو يوضح لمن سيقوم باستخدام البرنامج امكانيات البرنامج و المهام التى يقوم بها مع شرح وظيفة كل مفتاح فى واجهة البرنامج .... و قد اردت ارسالة حتى يفيد الاخوة المسؤلين عن الجزء البرمجى من المشروع لمعرفة شكل البرنامج المطلوب الوصول اليه و الوظائف التى سنحتاج الى ادائها ....... و نظرا لكبر حجمة فساقوم بتجزئته و ارفاقة ان شاء الله مع هذه المشاركه .....

بالنسبة للتصميمات انا لم اقم بها فعليا حتى الان لان هذا الجزء هو اخر ما افكر فية لانة لا يمثل مشكلة بالنسبة لى ..... و لكن حتى لا اعطل الاخوة فى فريق البرمجة سابدء باذن الله فى تصميم اهم جزء يهمهم للبدء فى عملهم و هو تصميم الـ ( Power screw ) لاعطيكم قيمة الـ ( Pitch ) اللازمة لكم فى البرنامج ( ارجوا مراجعة المشاركة التى قمت فيها بشرح عملية تحويل الحركة الدورانية الى حركة خطية و كيفية تحويل ذلك الى البرنامج ) ....

و لو هناك اى اقتراح او فكرة لدى اى من الاخوة ارجوا ان لا يتردد فى عرضها و تنبيهى على الفور لاى ملحوظة على التصميمات من حيث الشكل الجمالى او الاداء العملى حتى لا نبنى عملنا على اساس غير متين فالامر شورى بيننا ;) ............

ساقوم بارفاق الـ ( manual ) على عدة اجزاء و لقرائته ينبغى وضع جميع الاجزاء فى ملف واحد ثم فك ضغط الجزء الاول فقط وسيظهر الملف بصيغة الـ ( pdf )

Software_manual_V2.64.part01.rar

Software_manual_V2.64.part02.rar

Software_manual_V2.64.part03.rar

Software_manual_V2.64.part04.rar

Software_manual_V2.64.part05.rar

Software_manual_V2.64.part06.rar

Software_manual_V2.64.part07.rar

Software_manual_V2.64.part08.rar

Software_manual_V2.64.part09.rar

Software_manual_V2.64.part10.rar

Software_manual_V2.64.part11.rar

Software_manual_V2.64.part12.rar

Software_manual_V2.64.part13.rar

Software_manual_V2.64.part14.rar

Software_manual_V2.64.part15.rar

السلام عليكم ورحمة الله وبركاته

الاخوة الاعزاء جميعاً ، ان مشاركاتكم في هذا الموضوع تثلج الصدر وتزيد من يضطلع عليها اصراراً وعزماً على المتابعة حتى نتوصل الى تحقيق المشروع المتكامل باذن الله تعالى .

الاخ العزيز ikossan ، لقد احببت ان اضع اسمك في هذا المشروع لما وجدته من تميز في فكرك وفي طرحك للمعلومات وفي اسلوبك التحليلي الجميل ، ولقد رأيت فيها نفعاً لنا جميعاً ، فاحببت ان تكون مشاركاً معنا في هذا المشروع للفائدة التي يمكن ان يحصل عليها الاخوة من مشاركاتك ، واشكرك على استعدادك لتقديم المساعدة لنا بين الحين والاخر ، لكن ارجو ان لا تنسى متابعة هذا الموضوع اولاً باول والمشاركة به قدر المستطاع ، وعندما يسعفك الوقت .

اما اخي العزيز asm4all فان حديثك عن موضوع انه لا يمكن للجانب الالكتروني والبرمجي ان يتم البدأ بتنفيذه قبل ان يكون هناك تصميم ميكانيكي متكامل للالة هو كلام في محله وكلام دقيق فالانسان عندما يولد تكون كافة اطرافه مخلوقة معه لكنه يكون غير قادر على استعمالها بالشكل الصحيح حتى يبدأ بالتعلم ( البرمجة ) وعندها تكتمل لديه المقدرة الحركة والتعامل مع الاخرين ، ولكن وحيث ان طموحنا في هذا المنتدى اكبر من ان نقتصر الموضوع على تصميم لماكينة واحدة ، فان افضل وسيلة لذلك ان ، نقوم بتفصيل كافة عناصر الموضوع الثلاث الميكانيكي والالكتروني والبرمجي ، بشكل عام فيما يتعلق بهذا الموضوع ، حتى اذا استطعنا ان تنتعامل مع هذه العناصر الثلاث مجتمعة استطعنا صناعة الماكينة التي نريدها وسابين ما اعينه في الجزء التالي من هذه المشاركة .

اما اخي العزيز المتميز amino فكل الشكر والتقدير لك على ردك الجميل وعلى مشاركتك الاجمل وعلى المرفق الرائع اللذي قمت بتقديمه لنا ، واعلمكم بانني على استعداد تام لتولي موضوع زيادة Parallel Port

وبرمجته ، مع ادراكي لصعوبة هذا الموضوع وما يحتاج اليه من وقت وجهد ، لكنكم جميعاً تعلمون ان الانجازات تحتاج الى صبر الرجال الرجال ( وبشر الصابرين ) .

واقول للاخ العزيز aboalnoor اننا اشتقنا لمشاركاتك المتميزة فلا تنسانا اخي العزيز راجياً من الاخوة الكرام ان يبدوا رايهم حول الاقتراحات التي تقدم بها الاخ amino مشكوراً .

والان سابدأ في الجزء الثاني من هذه المشاركة مقترحاً تقسيم العمل الى الاجزاء التالية والمواضيع التالية :

اولاً : من حيث الجانب الميكانيكي :

فاننا نحتاج الى المسائل التالية :

1/ برنامج بسيط على البيسك مثلاً لغايات تحديد المقاسات اللازمة لغايات تحويل الحركة الدورانية الى خطية ويكون مرتبطاً بالعناصر التالية :

أ / عدد خطوات المحرك الخطوي ( كم درجة ) .

ب / العلاقة بين قطر البرغي وعدد خطوات المحرك وما هي طبيعة هذه العلاقة واعتقد ان الاخ amino يفهم علي .

2/ ما هي ابسط الطرق التي تمكننا من تجنب الاهتزازات في اي مكينة نعمل تصميمها .

3 / ما هي طريقة زيادة العزم للمحركات الخطوية بطريقة ميكانيكية لانها تعاني من قصور في ذلك كما ذكر الاخ العزيز amino سابقا ً .

4/ برنامج بسيط على البيسك يبين لنا كيفية حساب عدد مسننات قرص اذا اردنا مثلاً تحويل عدد خطوات محرك خطوي من 48 الى 360 مثلاً .

ثانياً : من حيث الجانب الالكتروني :

1/ وضع تصميم لدائرة تعمل على زيادة عدد منافذ منفذ الطابعة parallel port مع وضع الصيغة البرمجية للتحكم بها من خلال لغة البسك او بشكل علم اذا امكن ذلك واعني هنا كيفية تعريف البرنامج على عناوين المنافذ الجديدة .

2 / وضع تصميم لدوائر تتحكم بالمحركات الخطوية على مختلف انواعها وقدراتها مع وضع البرنامج الخاص بالتحكم في كل منها بلغة البيسك مفضلا ذلك على غيرها .

3/ وضع تصميم لعمل سنسورات تتعلق بالحركة مرتبطة بمنفذ الطابعة من خلال pins الادخال لانه قد تحتاج بعض الالات لمثل هذا الموضوع في اطار صناعتها وان يكون البرنامج المتحكم بها بلغة البيسك .

ثالثاً : من حيث الجانب البرمجي :

أ/ نحتاج الى برنامج معمول بلغة البيسك يقوم بالمهام التالية :

1 / يحتوي على برنامج رسم مثل الموجود في الـ paint على اقل تقدير .

2/ ان يقوم هذا البرنامج بوضع الاحداثيات الخاصة بالرسمة في نظام معين على شكل مصفوفة او قاعدة بيانات مثلاً بحيث تقوم الماكينة بالقراءة من هذه البيانات ومن ثم التنفيذ وان تكون بطريقة عمومية من خيث موضوع الاحداثيات واعني هنا تحديداً ان تكون هذه الطريقة تمكننا من زيادة عدد محاور الماكينة الى الحد اللذي نحتاجه بدلا ً من ( x,y,z) فقط .

3/ ان يكون هذا البرنامج قادراً على التمييز وفصل المناطق بين المنطقة الملون مثلاً في الرسمة والمنطقة غير الملونة بحيث تكون مثلاً المنطقة الملونة تمثل تمثل الية الحفر العميق في مكينة حفر مثلاً والمنطقة غير الملونة تمثل تجاوز الماكينة لهذه المنطقة وعدم الحفر بها .

ب / عمل برنامج بلغة البيك ان امكن يكون قادراً على التعرف على ملفات dxf2 وتحويل البيانات المحصلة منها الى احداثيات يمكن ان توضع في مصفوفة او قاعدة بيانات يمكن للمكينة ان تقراً منها .

وهذا برايي يمثل اهم عناصر اي ماكينة نسعى لتركيبها وسأعمل ان شاء الله تعالى على تزويدكم في الايام المقبلة بتفاصيل التحكم بالمحركات الخطوية حيث انني قد قمت بتجربة ذلك لكنني بحاجة ترتيب المعلومات بشكل منسق ومرتب عسى أن يستفيد الاخوة الكرام منها واعذروني لضيق وقتي اذا تأخرت عليكم .والسلام عليكم ورحمة الله وبركاته

( وقل ربي زدني علماً )

تم تحرير المشاركة بهدف التنسيق , رجاء تنسيق المشاركات لسهولة مشاهدتها

السلام عليكم ورحمة الله وبركاته

ما القصة يا شباب لا ارى اي تعليق ولا حتى كلمة ولو جبر خاطر ( الظاهر ان الموضوع الي طرحته ( حاجة فاضية ) )

الفترة فترة إمتحانات , فاصبر و أنا معك من المتابعين إن شاء الله

مرحبا

مشكور يا أخي على الموضوع بس المشكلة أنا ما شوفتوه

وإن شاء الله بحاول أدرسه في أسرع وقت لأنه هذا من المواضيع المطلوبة معنا في التخصص

واللسلام عليكم

أبو أنس

أخوتي في الله جميعاً أشكركم من كل قلبي على كل شيء فأني والله وجدت أخوة لي لم تلدهم أمي وأشكركم لترشيحي في القسم البرمجي وإدراجي عضواً في الفريق.

أما بعد فلدي بعض الملاحظات إذا تكرمتم أخوتي وهي كالتالي :

1- في القسم الميكانيكي : كما ورد سابقاً من مشاركاتكم أن هذا أهم قسم ولا يمكن لباقي الأقسام التحرك بدونه فأرجوا الإسراع في تنفيذه.

2- في القسم الالكتروني : فأنا والفضل لله وجدت استخدم طريقة لزيادة عدد مخارج الداتا في منفذ الطابعة أو الأوامر بواسطة دارة بسيطة وكود بسيط إلى 255 أمر.

والطريقة بسيطة فالدارة هي ترانزيستور يستخدم لقيادة ترياك وبعض دارات الـ And و Or البسيطة والسر في البرمجة وهو أن الأمر يعطى

على شكل نبضة.

وعند أول نبضة يقوم الترياك بإغلاق والنبضة التالية يفتح.

وأعتقد أنه إذا قمنا بدمج الطريقتين معا فيمكن الحصول على عدد أكبر من المخارج أو الأوامر.

3- في القسم البرمجي : فلا يمكن المضي به حتى يتم الانتهاء من القسمين السابقين .

وبالمناسبة سأقوم بكتابة البرنامج بلغة الدلفي أما البيزك فلدي اطلاع بسيط عنها ولكني لا أتقنها ولا أعرف عنها إلا القليل كما ذكرت سابقاً.

ولا تنسوني بدعواتكم بظهر الغيب أن يفرج الله همي والمصيبة التي ألمت بي.

والله ولي التوفيق

السلام عليكم ورحمة الله وبركاته

شكراً لكل الاخوة اللذين تفضلوا بالرد على موضوعي السابق واعتذر عن عدم تقديمي لشرح المحرك الخطوي في هذه المشاركة حيث انني قد انشغلت في عمل برنامج داتا بيس لشركة تعود لصديق لي .

واتمنى على الاخ aboalnoor ان يزودنا بالدائرة التي يتحدث عنها مع الكود الخاص بها لزيادة منافذ الداتا .

ولي عتب على الاخ amino في انقطاعه عنا والذي يبدو منه انه يحتج على طريقة سير الموضوع في هذه المرحلة ، فاذا كان له اعتراض على الامر فارجوا ان يبينه لنا بدلاً من ان يعتزلنا .

والسلام عليكم ورحمة الله وبركاته

السلام عليكم ورحمة الله وبركاته

أخي الكريم تكرم مع أن الدارة بسيطة..............

ولكن اعذرني فأنا داخل على المنتدى من مقهى انترنت (((( لأنو الانترنت عندي مقطوع أعدك أنه في أول الشهر سأضع المخطط الدارة مع الكود في لغات البرمجة التي أعرفها

ولا تنسوني بصالح الدعاء بظهر الغيب.............

والله ولي التوفيق...............

اخى ( romariorambo ) .. انا لا معتزل الموضوع ولا حاجة :rolleyes: ........ انا بس مشغوووووووول فى وضع التصميم لاجزاء الماكينة و محاولة التغلب على ما يظهر من مشكلات :wacko: ........ وانا متابع الردود يوما بيوم و لكن كما تعلم فانا لا اريد ان اضع مشاركات بدون داعى حيث ارى ان المشاركة يجب ان تحتوى على جديد ....... و اليكم الجديد .....

اولا : لاحظت اننا لم نقم بتحديد نوع الماكينة او وظيفتها ... فقمت بافتراض انها فريزة ( Milling M/C ) حتى اتمكن من اجراء الحسابات الازمة .

ثانيا : و بالقياس على ماكينات مماثلة وجدت ان اقل عزم يمكن استخدامة هو ( Torque = 1.5 N.m ) بعد استخدام طرق تقليل العزم الواقع على الموتور .

المشكلة الاولى : عند البحث عن مواصفات المواتير التى نقوم باستخدامها فى مشاريعنا الصغيرة ... وجدت ان عزمها ( Torque = 0.05 N.m ) و بالطبع هذا العزم بعيد جدا عن القيمة التى نريدها .

المشكلة الثانية : عند البحث عن الموتور المناسب من حيث العزم ( كعامل اساسى ) ثم من حيث جهد التشغيل و الالوزن و الابعاد الهندسية لة ..... وجدت الموتور المناسب ولكن ... يحتاج الى شدة تيار مقدارها 1.04 امبير و ذلك عند العمل بقيمة 12 فولت كفرق جهد ....... و عند البحث وجدت ان يمكن ان يقل هذا التيار الى 0.55 امبير عند العمل بقيمة 24 فولت ...... و سبب المشكلة ان الدوائر التى نقوم باستخدامها تعتمد على متكاملتين هما ( ULN 2003 ) & ( ULN 2803 ) و كلا منهما يستطيع توفير 0.5 امير كحد اقصى ....... اذا نحتاج لمكبر ( amplifier ) للحصول على التيار المناسب للمواتير .... و بالمناسبه المواتير الـ ( Bipolare ) عزمها اشد من المواتير الـ ( Unipolare ) التى من نفس الموديل .

و انا باقترح انى اصمم الـ ( Prototype ) الكامل و لكن ننفذ باستخدام المواتير المتاحة مؤقتا حتى نتاكد من عمل الماكينة ثم نقوم باستبدال المواتير و الـ ( Power screw ) بالقطع المناسبة لظروف التشغيل .....

.

.

.

السلام عليكم ورحمة الله وبركاته

الاخوة الاعزاء تحية المحبة والاخوة لكم جميعا ، اخي العزيز amino انا اعلم انك لم تبتعد ولكنا اشتقنا لمشاركاتك القيمة ، وانا مثلك والله لا احب ان اضع مشاركة حتى اضيف الجديد فيها لاني اعلم ان الاخوة اللذين يتصفحون هذا الموضوع يبحثون عن ماهو جديد دائما ً ، وانا اؤيد فكرتك في اختيار ماكينة الفريزة مع انها ليست سهلة ، لانه بقناعتي ان من يصنع الاصعب يصنع الاسهل .

اما فيما يتعلق بالدارة uln2803 فاني اطمأنك اخي انه لا مشكلة في هذا الموضوع من حيث شدة التيار بعد ان بينت انك قد عثرت على موتور يعمل على 24 فولت بشدة تيار 0.55 ، حيث ان الدائرة المتكاملة uln2803 تحتمل حتى 50 فولت دون ان تتأثر ، فاعتقد انها تفي بالغرض .

اما الاخوة اللذين لديهم امتحانات فندعو لهم بالتوفيق والنجاح والتفوق باذن الله .

اما الاخ aboalnoor فاين الدارة التي تحدثت عنها .

والسلام خير الختام

اخى ( romariorambo ) المشكلة فى شدة التيار و ليس فى فرق الجهد ....... الـ ( ULN2803 ) لايوفر سوى 0.50 امبير كحد اقصى .. و المطلوب 0.55 امبير و هذا كحد ادنى !!!!

.

.

.

مجهود رائع واتمنى لكم التوفيق والنجاح

وارجوا من المشرفين تثبيت الموضوع لانه مهم جدا .. وموسوعة علمية قيمة

بالتوفيق ان شاء الله

اقتباس

المشكلة فى شدة التيار و ليس فى فرق الجهد ....... الـ ( ULN2803 ) لايوفر سوى 0.50 امبير كحد اقصى .. و المطلوب 0.55 امبير و هذا كحد ادنى

أخي في الله HEDI CH2006

بالنسبة لمشكلة شدة التيار فحلها بسيط جداً كما أعرف وهو جعل تغذيتها منفصلة عن باقي الدارة هكذا أفضل حسب ما أعرف وسأورد مثالاً غداً ان شاء الله.

أما بالنسبة للدارة التي وعدتكم بها فأيضاً إلى الغد ان شاء الله

والله ولي التوفيق.............. أخوكم أبو النور

للاستفادة ممكن زيارة هذا الموقع العربى اسمه القرية الإلكترونية

فستستفيدوا منه فى ما يخص دارات الايلكترونية

القرية الايلكترونية هنا

أخوتي وأنا على وعدي وهذه هي الدارة في المرفق ستجدون دارتين .

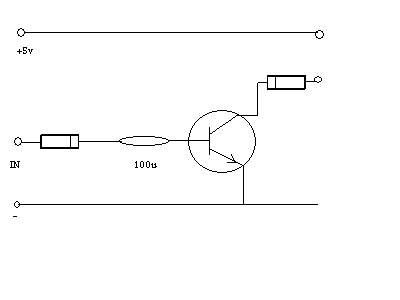

الدارة الأولى هي عبارة عن دارة بسيطة وهي استخدام ترانزيستور كمفتاح بإهمال شدة التيار ((( لأننا عوضنا ذلك بتغذية خارجية خاصة بالدارة )))

ولكن هذه الدارة تكون بحالة ON طالما كان هناك جهد على دخلها و OFF في حال إنعدامه...

ولكنا بحاجة لدارة تعمل ON في أول نبضة و OFF في النبضة التالية والحل هو في الدارة الثانية.....

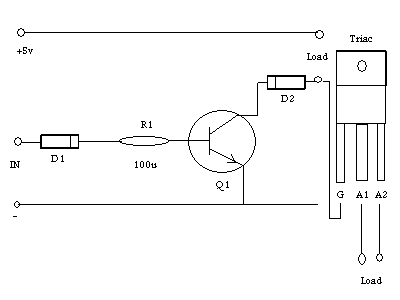

والدارة الثانية هي نفسها ولكن مع تعديل بسيط وهو وضع ترياك عند مخرجها وذلك لجعل الدارة في حالة ON عند إعطاء أول نبضة وعند إعطائها النبضة الثانية تكون بحالة OFF.

ومع بعض دارات الـ And و OR تصبح دارتنا جاهزة لزيادة منافذ الطابعة..................

وكما نستفيد من هذه الدارة في كيفية تعاملها مع فرق الجهد.....

وأنا جاهز لآي استفسار......

لانتسوني بصالح الدعاء بظهر الغيب..........

والله ولي التوفيق.............

Aboalnoor.rar
