السلام عليكــم ورحمـة الله وبركاتــه ،،
انا حاليا ادرس الالكترونيك وقد انتهيت من دراسة Full-wave rectifier وفهتمه والحمد لله
لكن وصلت موضوع تحويل الاشارة المتناوبة الى اشارة شبيهة بال DC ويتم ذلك باستعمال دائرة المتسعة والمقاومة
لقد بحثت بالنت عن هذا الموضوع لكن للاسف لم اوفق في فهم الموضوع :blush:
ارجو ان تتكرموا علي بشرح بسيط حول هذه الدائرة وطريقة عملها لكي استطيع فهم الفكرة والانطلاق بالموضوع
شكرا
على حسب ما فهمت من هذه الجملة :
اقتباسلكن وصلت موضوع تحويل الاشارة المتناوبة الى اشارة شبيهة بال DC
هذه معناها تحويل AC الى Uni-Directional Current و هذا يتم باستخدام rectifier سواء Full Wave Rectifier أو Half Wave Rectifier التى درستها كما ذكرت .
دائرة Full Wave Rectifier :
من الممكن باستخدام Capacitor يتم عمل smoothing للتيار الخارج و يكون شكله DC .
دائرة Half Wave Rectifier :

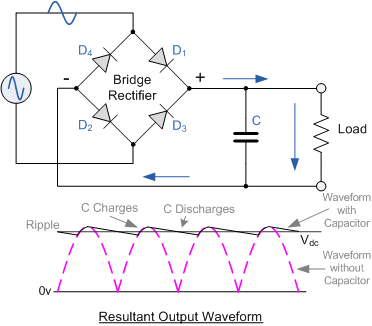

دائرة Full Wave Rectifier with smoother :

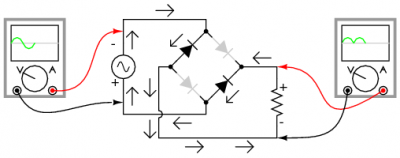

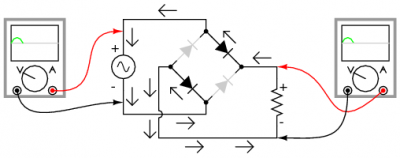

و هذه الصور توضح كيفية عملها و المسارات التى يتخذها التيار يتحول الى Uni DC لأن الـ Bridge(Rectifier) يعمل كمسار يحدد اتجاه التيار فى جهة واحدة باستخدام Diodes .
وفقكم الله :)
اضافة : راجع هذا الرابط
تم تعديل هذه المشاركة بواسطة Omar Eladel في 19 أغسطس 2009 في 19:34
Omar Eladel كتب:على حسب ما فهمت من هذه الجملة :هذه معناها تحويل AC الى Uni-Directional Current و هذا يتم باستخدام rectifier سواء Full Wave Rectifier أو Half Wave Rectifier التى درستها كما ذكرت .
دائرة Full Wave Rectifier :
من الممكن باستخدام Capacitor يتم عمل smoothing للتيار الخارج و يكون شكله DC .
دائرة Half Wave Rectifier :
دائرة Full Wave Rectifier with smoother :
و هذه الصور توضح كيفية عملها و المسارات التى يتخذها التيار يتحول الى Uni DC لأن الـ Bridge(Rectifier) يعمل كمسار يحدد اتجاه التيار فى جهة واحدة باستخدام Diodes .
وفقكم الله :)
اضافة : راجع هذا الرابط
اشكرك يااستاذ عمر على الشرح الجميل المفصل
لكني قد قصدت عندما قلت اشارة تشبه DC عمل smoothing كي تصبح الاشارة خط مستقيم
تستعمل دائرة المتسعة مقاومة RC Circuit ان طريقة عمل هذه الدائرة لاافهمها :blush:
كيف يحدد عامل الزمن وسرعة التفريغ ؟
تحياتي لك
تم تعديل هذه المشاركة بواسطة زيد الرافدين في 19 أغسطس 2009 في 20:00
