الأنظمة الصوتية متعددة القنوات و القنوات الفرعية

بسم الله الرحمن الرحيم

الأخ العزيز ABOMOKATL أنا معاك على الخط يا باشا بس مستنى اما تبدأ أى شئ عملى فكل الموضوع حتى الان مازال موضوع نظرى فلم تضع الدائرة بعد

وبعدين المعلومات الموضوعه سابقة هى معلومات ان شاء الله ليس عليها خلاف ممكن فقط أسئلة

وإن شاء الله سيكون هناك تفاعل أكيد مع بدأ التنفيذ العملى للمشروع

وبالمناسبة أنا اطلعت على الملف الخاص بــ tda 2009 ووجدت به دائرة مساعدة لعمل bass و Tribel بس مستنى البدأ فى الموضوع للمناقشة

ولك الشكر ونتمى أن تكمل الموضوع ونحن معك .

السلام عليكم و رحمه الله و بركاته

أنا أعتذر بشدة عن التأخير و لكن ظروف عملى لا تجعلنى أكون قادر على المتابعة مثل الأول

و أيضا موضوع الدارة سوف يأخذ منى بعض الوق فأرجو أن تعذرونى

بالنسبة لما قاله الأخ goha حول العمل و النظرى

الجزء المتقدم هو أساس تصنيع أى نظام صوتى متعدد القنوات الفرعية فالمهم الفكرة و ليس المهم الدارة

فأنت ممكن تصنع هذا النظام بأى مكبر عمليات ليس شرطا الtda2009a ممكن أى شئ أخر المهم تكون على دراية بالفكرة ألا و هى أنه يجب فصل كل تردد من الترددات على حدة و تكبيرها ثم إخراجها على السماعات المناسبة

هذه هلى الفكرة بكل بساطة و لكن أنا "فصصتها شوية"

إن شاء الله فى القريب العاجل سوف أضع الدارة مع الشرح

و الله المستعان

السلام عليكم و رحمه الله بركاته

انت فين يا باشا احنا فى الانتظار

السلام عليكم و رحمه الله و بركاته

أنا ياجماعة أسف بشدة على التأخير

و لكن ظروف عملى جعلتنى لا أستطيع أن أعمل أى شئ فى الموضوع

و إن شاء الله قبل بداية الأسبوع سوف أرفع الدارة و الشرح إن أمكن

السلام عليكم و رحمه الله و بركاته

أخيرا أمكنني الله عز و جل أن أتفرغ بعض الوقت للعمل في الجزء الخاص بالدارة الإلكترونية

و إن كنت أظن أن معظم الذين تابعوا الموضوع قد أيقنوا أنى تركته

و لكن نظرا لظروف العمل الخاصة بى لم أكن أستطيع أن أكتب ما أكتبه الآن و لكن كنت فقط أتابع الموضوع من بعيد و كنت ادخل من الحين إلى الأخر لكي أرد على أي إستفسار

فأنا أرى أن الجزء الذي كتبته يفتح الباب لأي شخص يريد أن يصنع الأنظمة الصوتية متعددة القنوات و القنوات الفرعية

فالموضوع كما ذكرت تكبير كل قسم من الترددات و إخراجه على السماعات الخاصة به

المهم

نظرا للمجهود المبذول في هذا الموضوع فأنا أطلب من الأخوة المشرفين أن يقوموا بتثبيت الموضوع

حيث أنه كلما جاءت مواضيع أخرى جديدة طغت على القديمة حتى تتراجع إلى الصفحات الخلفية القديمة و يضيع الجهد و الوقت المبذول في الموضوع و لا يستفد منه إلا الفئة التي حضرته فقط

لذلك أرجو أخذ الأمر بعين الاعتبار فكم من مواضيع جيدة رأيتها في قسم دوائر الصوت و اللاسلكي و لم يتم تثبيتها "لا أدرى لماذا"

بدايتا الدارة الخاصة بالمشروع مستوحاة من الدارة الموجودة في الداتا شيت و لكن مع بعض التعديلات المناسبة

حيث الدارة الموجودة في الداتا شيت مصممة أصلا لأغراض الإختبار من الدرجة الأولى

الدارة الخاصة بنا مكونة كما أوضحت مسبقا من عدة أجزاء

أولا الجزء الخاص بمصدر الطاقة و هذا قد إنتهينا منه

ثانيا الجزء الخاص بدارة التكبير و هذا الذي نحن بصدده

بالرجوع إلى بداية الشرح الخاص بالجزء العملي نجد أنني أرفقت دارتين

الأولي و التي في الشكل التالي

و هي عبارة عن خمسة دوائر تكبير "خمسة قنوات تكبير"

قناتان للسماعتين الرئيسيتين

و قناتان لسماعات الترددات العليا

و قناة لترددات المنخفضة

في هذا التصميم سوف نستخدم 3 قطع من الTDA2009A

أما التصميم الأخر

فسوف نستخدم قطعتين فقط

حيث أن القطعة الأولى سوف تعمل على تكبير الترددات المتوسطة و العليا

و القطعة الثانية سوف يتم إستخدام نصفها فقط في تكبير الترددات المنخفضة

و الفارق بين الإثنين

أن الأولى سوف يتم فيها تخصيص مكبر منفصل للترددات العليا

و في هذا الأمر كفاءة أعلى و جودة أعلى و لكن سوف يزيد هذا من عدد القطع المستخدمة و القدرة الكهربائية أيضا و التكلفة الكلية سوف تزيد

أما في الثانية سوف نستخدم قطعة واحة فقط في تكبير الترددات المتوسطة و المرتفعة ثم بعد ذلك يتم فصل كل واحدة على حدة بأسلوب بسيط و إخراج كل مجال على السماعة الخاصة به

و في هذا الأمر توفير لعدد القطع و للتكلفة و القدرة الكهربائية

و لكن لن تكون بنفس كفاءة الأولى

الأمر هنا هين و بسيط

و لكن إذا حولت تصميم نظام صوتي ذو كفاءة عالية يتكون من خمس قنوات فرعية و مضخمات فرعية لكل قناة تجد أن عدد الدارات المتكاملة سوف يرتفع إلى حوالي ستة دارات متكاملة

و الدارة سوف تكبر بشدة و سوف تحتاج إلى مصدر قدرة لا يقل عن 150 وات حتى توفيها حقها في العمل

لذلك سوف أستعرض حاليا و أناقش النموذج الثانى و لو طلب أحد الأخوة دارة النموذج الاول سوف أرفقها و لكن بعد أن أنتهى من النموذج الحالى

تنقسم الدارة إلى دارة المكبر و دارة المرشحات الصوتية

و سوف أتحدث بداية عن دارة المكبر حيث أن هذه أساس كل شيء

و هو ينقسم إلى قسمين

الجزء الأول و هو الخاص بتكبير الترددات المتوسطة و العليا

قيمة المكونات الغير موضحة

R1, R3 10 k

R2, R4 100 OHM

C10, C11 1000 MICRO 16 VOLTS

الجزء الثاني و هو خاص بتكبير الترددات المنخفضة

قيمة المكونات الغير موضحة

R1 10K

R2 55-75 OHM

C10 2200 MICRO 16-25 VOLTS

طبعا يتم توصيل الأطراف المشتركة بين الدارتين

يعنى الطرف رقم 6 في كل متكاملة يتم توصيلة بالأرضي

و الطرف رقم 9 أيضا في كل متكاملة يتم توصيلة بمصدر الجهد الموجب " يجب الانتباه إلى الأقطاب جيدا "

هذا الجدول شديد الأهمية حيث أنه يوضح التغيرات التي قد تنشأ لو لم يتم الإلتزام بمكونات الدارة

حيث العمود الأول يوضح رقم المكون في الدارة

و العمود الثاني يوضح القيمة المرجحة للمكون

و العمود الثالث يوضح عمل هذه القطعة

و العمود الرابع و الخامس يوضح الأوضاع التي سوف تحدث لو زادت أو قلت قيمة المكون

إلى هنا سوف أتوقف قليلا حيث اننى لم أرسم بعد الدارة الخاصة بالمرشحات

أرجو أن أكون قد وفيت بعض المطلوب

و لو أنه هناك أي تعليق فأنا في الإنتظار

بسم الله الرحمن الرحيم

ألف شكر على الرد الجميل

ولى استفسار بسيط

بالنسبة للدائرة الثانية الخاصة بالـ Bass لماذا لم تقم بعمل دخل مشترك على المكبرين الموجودين بالدائرة داخليا ( يعنى توحيد الدخل وجعله Mono وليس Stiro

ومن ثم يكون الخرج مرتبط أيضا ( نأخذ خرج الدائرة من الأطراف 8 و 10 وتكون 20w)

وموضوع تغيير القيم للمقاومات والمكثفات بعد التكبير يؤدى إلى مرور الترددات المطلوبه كما تفضلت بالشرح .

فهل لا يمكن تحديد هذه الترددات قبل الدخل . وماذا سيحدث لو فعلنا ذلك .

ولا أنا غلطان والموضوع مش فاهمه ؟

ولك جزيل الشكر يا أخى

السلام عليكم ورحمه الله و بركاته

بالنسبة للشق الأول

تتحدث عن ما يسمى bridge amplifier

حيث أنه فى حالة المكبر الصوتى المزدوج tda2009a يتم توصيل الخرج من النصفين و توحيدهما

سوف تجد الدارة موضحة فى الداتا شيت الخاصة بالic

و لكن المشكلة أن هذا النمط من الدوائرbridge amplifier تنخفض الجودة و تصبح متدنية "و قد جربت هذا على أكثر من مكبر مزدوج"

و خصوصا مع السماعات ال8 أوم و خصوصا أيضا عندما يزيد التكبير يصبح معامل التشتت عالى للغاية

و خصوصا أيضا أن معظم سماعات الlow bass الموجودة بالأسواق و ذو سعر مناسب 8 أوم

أما و الوضع معتمد على التكبير الفردى فالمكبر مستقر جدا جدا مع السماعات ال8 أوم

بالنسبة للشق الثانى من الكلام فأنا صراحتا لم أفهم مقصدك جيدا

الأخ العزيز أبو مقاتل بعد التحية

شكرا جزيلا على الرد

بالنسبة للجزء الثانى من السؤال ربما يكون مبكرا الكلام عنه فأنا أسأل عن الدائرة التى اوضحتها

وارفقت بها جدول لبيان اذا احدثنا تغييرات بالقيم

فلاحظت أن هناك بعض الترددات قد تضيع Cut-off ففهمت اننى بذللك استطيع الغاء الترددات العالية مثلا وبذلك احصل على تكبير للترددات المنخفضة فقط

فسألت فلماذا لم نضع دوائر الفلاتر قبل التكبير ؟ وماذا سيحدث لو قمنا بذلك ؟

وإن كنت اخطأت الفهم فبرجاء التوضيح .

مع ملاحظة اننى قد دخلت على الموقع التالى ويشرح نفس العملية

http://www.headwize.com/projects/meier2_prj.htm

ولا تؤاخذنى بالإكثار من الأسئلة فأنا ارجوا الافادة

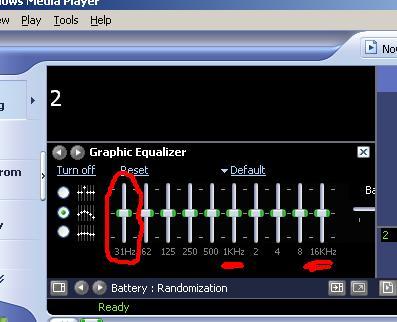

سؤال أخر هو عندما افتح برنامج Mediapalyer نلاحظ ان الايكولايزر يبدأ من اليسار بـ 31Hz والوسط 1KHz واليمين 16KHz فماذا تعطى الدوائر التى فى الموقع السابق ؟

السلام عليكم ورحمه الله و بركاته

أخى بارك الله فيك

أنا إن شاء الله راح أرد على إستفسارك كله فى المشاركة التالية إن شاء الله و التى سوف تكون فى أقرب وقت حيث أن

موضوع المشاركة التالية فيه كل شئ عن الفلاتر و الدوائر الخاصة بها

أخي الكريم مشكور على هذه الدروس الشيقة والأكثر من رائعة

وجزاك الله عنا كل خير

أخي لدي كم سؤال

1.لقد سألك أخي الكريم goha عن ال Bass فما هو المقصود بال Bass هل هو يدل على الترددات إن كانت منخفضة او عالية

2.وبالنسبة للرسمة في الصورة التي أرفقتها للدارة المتكاملة توجد عبارة in r و in l فالمقصود بها

3.وأريد منك أخي الكريم أن ترفق لنا النموذج الأول من باب العلم و لكي يكون موضوعك شامل وأعم

4.وأريد معلافة مالمقصود بالقنال هل كل مكبر يشكل قنال يعني أنه كل دارة متكاملة TDA2009A تشكل قناتان

5.ولدي سؤال قديم عن الدروس السابقة الا وهو كيف يمكنني تأمين جهد مستمر 24 فولت لهذه الدارة بتيار 3 أو 5 أمبير معليش اعذرني على هذا السؤال يمكن بسيط حيث أنني طالب مبتدئ في هذا المجال أعرف أن هذا الأمر قد تم شرحه ولكنالذكرة تنفع المؤمنين

واعذرني على كثرة الأسئلة لأنه فعلا موضوع قيم وجميل

وشكرا لك

تحيــــــــــــ لك ـــــــــــاتي

إن شاء الله يا جماعة انا عندى فكرة كويسة وحنفذها بإذن الله

بعد شرح الموضوع من الأخ ابو مقاتل ومناقشتنا حول هذا الموضوع بالتوفيق ان شاء الله سوف اقوم بتحويل الموضوع بعد تنسيقة لملف PDF ورفعه على المنتدى ليستفيد به الجميع إن شاء الله

وللعلم انا بحضر ملفين لصيانة الوحة الأم Motherboard و ملف لصيانة الشاشات Monitors

وسأرفعهم على المنتدى ان شاء الله .

السلام عليكم ورحمه الله و بركاته

أنا أسف لتأخرى و لكن الموقع الذى تعودت أن أضع عليه الصور التى ترونها فى الموضوع تحول الى نشاط أخر و الله أعلم

المهم

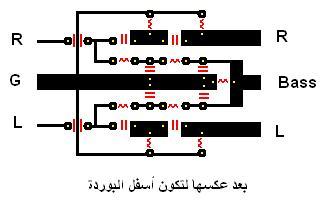

هذه هى الدارة الخاصة بالفلاتر الصوتية التى سوف تقوم بتوزيع الترددات الصوتية لكل قناة و من ثم تكبيرها بوسطة المكبر

شرح الدارة

الدارة و بكل بساطة هى عبارة عن فلاتر صوتية مبنية على أساس دوائر الرنين التى تبنى بواسطة مكثف و مقاومة"لمزيد من المعلومات عن دوائر الرنين راجع كتاب الفزياء الخاص بالثانوية العلمة"

و طبعا حيث أن المكبر الخاص بنا عبارة عن سماعة يسرى و سماعة يمنى للترددات المتوسطة و العليا

و سماعة واحدة للترددات المنخفضة فسوف نحتاج ثلاث خطوط إثنين سوف يمر فيهم الترددات المتوسطة و العليا للسماعة اليمنى و اليسرى

و واحد يمرر الترددات المنخفضة "الbass" لسماعة الترددات المنخفضة "subwoofer"

و هذا ما سوف تجدونه فى الدارة المرفقة يدخل اليها القنتيين اليمنى و اليسرى

و يخرج يمنى و يسرى "ترددات متوسطة و عليا "

و أخرى لسماعة الترددات المنخفضة

ربما تتسائلون لماذا لم نقم بعمل خط للترددات المنخفضة لكل سماعة

يعنى يكون هناك سماعة ترددات منخفضة للقناة اليمنى و سماعة ترددات منخفضة للقناة اليسرى

و الله أعلم و هذا إستنتاجى الخاص

إنتشار الترددات الصوتية المنخفضة فى الهواء لا يكون مثل إنتشار الترددات الصوتية فوق"150 هرتز" فإنتشار الترددات المنخفضة فى الهواء يوحى بأنها تأتى من كل جانب فلا يكون هناك داعى حين إذ أن يكون هناك قناة يمنى و يسرى للترددات المنخفضة

ملحوظة

هذه الدارة التى بالأعلى لا تقم بأى تكبير بل على العكس يحدث خلالها بعض التصغير حيث أن بها مقاومات تقوم بتقليل و إضعاف"بعض الشئ" للإشارة الداخلة و وظيفتها فقط كما ذكرت هو فصل الترددات عن بعضها "

لو رجعنا الى الدارتين اللتين قمت بإرفاقهما أخر مرة

سنجد أن هناك ثلاثة دخول

الدارة الخاصة بالسماعتين اليمنى و اليسرى

و الدارة خاصة بسماعة الترددات المنخفضة

سوف نقوم بتوصيل خرج دارة الفلاتر على دخل دوائر التكبير مباشرة و نستعمل دخل دارة الفلاتر على أنه دخل الدارة ككل "وحدة التكبير الصوتية"

و الخرج من هذه الوحدة يكون هو خرج دارتين التكبير

هناك أمر شديدالأهمية أود أن أوضحه

بالنسبة للمتكاملة tda2009a

هى كأى مكبر صوتى لابد و أن ترتفع حرارتة عن التشغيل

و طبعا لابد من التخلص من الحارة الزائدة عن الحد و إلا سوف يحترق الic تماما بعد عدة دقائق "أو ثوانى"من التشغيل و هذا الزمن يعتمد علىالحمل الذى علية تماما كالبروسيسور

المهم

لابد من توفير مشتت حرارى جيد و و غالبا سوف يكون بمروحة

أنا أستخدم المشتت الحرارى الخاص ببينتيوم 4

فأقوم بتثقيبة بالمثقاب و أثبت علية الic و أقوم بإستخدام المادة الخاصة و التى تسمى العجينة الحرارية التى تستخدم لجعل الic أكثر إلتصاقا و إقترابا من المشتت الحرارى"و هى عبارة عن قطعة ألمونيوم"

أظن أنه يوجد مشتتات حرارية تباع جاهزة "أقصد بجاهزة أى مثقبة و تأتى معها المسامير " و لكن لا أدرى أين

المهم يا جماعة لا تحاولوا أبدا أن تقوموا بتشغيل الدارة بدون مشتت حرارى

الى هنا أكون تقريبا إنتهيت من وحدة التكبير "دوائر الفلاتر و دوائر التكبير"

بالنسبة لأسئلة الأخوة

أولا الأخ goha

بالنسبة للشق الثانى من السؤال

طبعا واضح الان بعد هذه المشاركة أن دارة الفلاتر الصوتية تكون بمثابة الدخل الخاص بوحدة التكبير ككل "يعنى هذه الدارة تكون قبل دارة التكبير مباشرة كما أوضحت"

بالنسبة للجدول الذى أرفقتة

فهو يوضح ماذا سيحدث فى الدارة لو قمت بتغيير قيم المكونات عن الموضحة فى الدارة

لو رجعنا الى الداتا شيت الخاصة بالمكبر tda2009a لوجدنا أن الدارة الاصلية فيها بعض المكونات

"بالتحديد

R1, R3

R2, R4

C10, C11 "

قد قمت أنا بتغيير قيمها بنائا على الجدول الذى أوردته و طبعا بنائا أيضا على التجربة العملية

فتغيير مجموعة المقومات R1, R3وR2, R4 أدى الى رفع الكفاءة التكبيرية للدارة و الى جودة الخرج و نقاءة حيث أن وضع الدارة مع توصيل سماعات مقاومتها أربعة أوم

مختلف عن وضعها مع توصيل سماعات 8 أوم

و أيضا تغيير قيم المكثفات كان ضروريا حيث أن الدارة سوف يتم إستخدامها فى تكبير ترددات معينة فهذا سوف يساعد على تكبير هذه الترددات

بالنسبة للموقع الذى دخلت علية أخ goha

الدارات الموجودة به تسما دارات تعزيز الجهير أو bass boost

فهى تقوم فقط برفع قوة الbass فى الصوت لسماعات الأذن

و لا نحتاجها ها هنا

طبعا هناك طرق أخرى لصنع دوائر الفلاتر منها ما يستخدم فيه مكبرات العمليات و تكون أكثر كلفة و أعقد

و لكن هذا الأسلوب الذى إستخدمته يفى بالغرض تماما و غير مكلف على الإطلاق

هذا بالنسبة الى الأخ goha

بالنسبة للأخ casper2002

1 كلمة bass تعنى جهير أو صوت عميق و هى تعبر فى كلامنا هنا عن الترددات الصوتية المنخفضة و التى تقع دون ال200 هرتز

2 المقصود بin r و in l هى دخل يمين و دخل يسار

حيث أن in r تعنى in right

و in l تعنى in left

4 كلمة قناة صوتية أو قناتيين صوتيتين تعنى أن المكبر فيه خط أو خطيين "يعنى يستطيع أن يكبر من مصدر واحد لو أنه قناة واحدة و من مصدرين لو أن فيه قناتين" و الtda2009a يوجد داخلة مكبرين أى أنه مكبر مزدوج أى أننا نستطيع أن نتعامل مع مصدرين للصوت و نقوم بتكبيرهما بالtda2009a

5 هنا ستجد إن شاء الله ما تريده عن صنع ما طلبت

/index.ph...10012&st=15

و أى شئ تحتاجة فى أمر مصدر الجهد فقط أطلبه و أنا إن شاء الله سوف أكن معك فيه

بالنسبة لنقطة النموذج الثانى فسوف أتعرض له بعد الإنتهاء تماما من النموزج الأول

بالنسبة لنقطة تحويل الموضوع بعد الإنتهاء منه الى ملف

أنا كنت أفكر فى هذا الامر ووجدت أن هذا سوف يجعل كل من يدخل يحمل الملف و أنتهى الأمر على ذلك

و لكن كنت أريد أن يقوم الذى يدخل بالتصفح فى أرجاء المنتدى و هذا سوف يساهم أكثر فى نشر المنتدى

و عموما أنا إن شاء الله سوف أقوم بهذا العمل و لكن باسلوب خا ص حيث أننى سوف أضيف بعض الأشياء و أحذف أشياء أخرى و أقوم ببعض الترتيبات التى سوف تكون مناسبة للموضوع

و عموما جزاك الله خيرا أخى على الفكرة

أنا فى إنتظار أى إستفسار

و السلام عليكم ورحمه الله وبركاته

اخى ابو مقاتل جزاك الله خيرا على هذا العمل وجعله فى ميزان حسناتك ان شاء الله

بالنسبة لتحويل الموضوع إلى ملف لن اقوم به وفقا لرأيك وسوف ننتظره منك ان شاء الله إذا تكرمت بعد التعديلات لتعم الفائدة على الجميع

بالنسبة للدائرة السابقة لى سؤال بسيط وهو عند حساب التردد الناتج من دائرة الفلتر يتم على حسب المعادلة التالية

فأرجو معرفة وحدة R هل هى بالأوم أم بالكيلو اوم وكذلك C هل بالبيكو أم بالنانو أم بالمايكرو

وما هو خرج الدوائر التى ارفقتها ؟

ولك كل الشكر

السلام عليكم ورحمه الله و بركاته

قبل الإجابه على سؤالك الأول أود أن أعلمك أن دارة الفلاتر حصلت عليها من الداتا شيت الخاصة بالtda2052

و الذى هو الأن تحت الإختبار"المتكاملة نفسها"

أما الدارة الخاصة بالفلاتر فقد تم تجربتها و هى تعمل بنجاح تام مع الtda2009a و سوف تعمل بإذن الله مع أى مكبر

المهم الداتا شيت الخاصة بالtda2052 ليس بها هذه المعادلة التى أرفقتها و أنا صراحتا لا أعلم حاليا معادلة حساب التردد الخارج تقريبا

و لكن على علم أن هذه الدارة المرفقة سوف تقوم بفصل الترددات التى أوضحت مجالاتها فى المشاركة السابقة تقريبا

و الدارة السابقة هى فى الأصل عبارة عن عدة دوائر مركبة على بعضها "على التوالى " و سوف أقم بشرح هذه النقطة لاحقا بإذن الله

السؤال الذى أريد أن أسألة إياك ما هو مصدر هذه المعادلة

أنا أسأل فقط لكى أتأكد هل من الممكن فعلا حساب تردد الخرج للدارة المرفقة من خلالها أم لا

أرجو أن توضح لنا مصدر هذه المعادلة بارك الله فيك

بالنسبة لشق الثانى

أنا لا أظن أننى فهمت قصدك بكلمة خرج

هل تقصد خرجها بالوات

أم خرج تردداتها أم ماذا

لو أنك تقص الأول فالخرج سوف يكون أقل من الدخل بقليل "للأسف لا أملك حاليا أى وسائل لحساب الخرج نظريا "

لو أنك تقصد الترددات سوف تكون تقريبا فى السماعة اليمنى و اليسرى من حوالى 150 - 200 هرتز الى حوالى مدى الترددات المسموعة

و قناة الsubwoofer كل الترددات التى أدنى من 200-150 هرتز

و سوف أقوم بإذن الله فى المشاركة القادمة بإرفاق رسم بيانى توضيحى

يوضح منحنى الإستجابة الخاصة بالترددات الخارجة من دارة الفالتر

أنا فى إنتظار أى استفسار

و السلام عليكم و رحمه الله وبركاته

اخى العزيز ابو مقاتل والأخوة الأفاضل اعضاء المنتدى الكرام

مصدر المعادلة السابقة هى كتب الالكترونيات مثل كتب الدكتور رشدى الحديدى وعرفت منها أن دوائر الرنين ( التنغيم ) تتم بإستخدام عنصرين هما

ملف ومكثف أو مقاومة ومكثف ولكل عنصر من هذه العناصر هذه العناصر ممانعة لمرور التيار ذو تردد معين وعند وضعهم على التوازى أو التوالى بشكل ما لا يمر منهم سوى تردد محدد فقط .

والمعادلة عند استخدام الملف

F = 1/2*3.14*L*C حيث F التردد بالميجا هرتز والـ 3.14 هى القيمة الثابتة باى والـ L حث الملف و C هى قيمة السعة

والمعادلة عند استخدام المقاومة

F= 1/2*3.14*R*C حيث R قيمة المقاومة

ولكن للأسف اخوانى أنى كنت قد تركت الالكترونيات لفترة طويلة ولا استطيع الحصول على هذه الكتب الأن ولا أذكر وحدات القياس للمقاومة أو المكثف فى هذا المعادلة

لذلك فسوف احاول ان شاء الله البحث عنها ووضعها فى المنتدى

***** سؤال مهم الأن أريد فهمه :

دوائر الفلاتر السابقة كيف تمرر نطاقات من الترددات وليس تردد محدد ؟ أى هل تمرر كل الترددات أقل منه

وإذا كان كذلك فإن دوائر الترددات العالية سوف تمرر كل الترددات

بالمناسبة لقد قمت بعمل رسم مبدئى للرسم التنفذى pcb لدائرة الفلتر السابقة ومرفقه على شكل صورة

السلام عليكم ورحمه الله و بركاته

الدوائر التى تمرر تردد بعينه تسمى bandpass filter

و هى أصلا تمرر نطاق من كذا الى كذا و لكن عند تضيق هذا النطاق الى أقصى حد نستطيع أن نمرر تردد بعينه"العبارة الأخيرة تحتاج الى تفصيل فهى لا تحمل المعنى الظاهرى" و أنا هنا أتحدث عن عبارة (لكن عند تضيق هذا النطاق الى أقصى حد نستطيع أن نمرر تردد بعينه)

أخى بارك الله فيك لو تصبر قليلا الى المشاركة القادمة سوف إن شاء الله أرد عليك فى هذه النقطة أيضا

المهم هذه الرسم الذى أرفقته بأى برنامج صنعته

أرجو لو عندك لهذا البرنامج وصلة أن ترفقها

حيث اننى فى الأونة الأخير أبحث عن برنامج سهل و سريع و فيه الخصائص التى أحتاجها

و كلما وجدت برنامج و جدت فيه عيبا و تركته

تحياتى

أرجو أن يتفاعل بقية الأخوة مثلك

فالموضوع أصلا بدأته بناءا على رغبة أحد المشاركين الذى لم أراهم الى الان إلا مرة واحدة منذ بداية الموضوع

و إن كان أصلا الموضوع فى رأسى و لكن لم أكن قد تشجعت بالقدر الكافى حينها

السلام عليكم و رحمه الله و بركاته

الاخ العزيز ابو مقاتل

بالنسبة لموضوع سؤالى السابق وجدت موضوع يشرح فكرة دوائر الرنين على موقع نواه للإلكترونيات

http://www.nowah.net/main/modules.php?name...icle&sid=19

ولكن لم اتوصل حتى الان لوحدات القياس فى المعادلة

اما بالنسبة للمشاركات أخى ابو مقاتل

الموضوع اولا واخيرا لوجة الله فلا ننتظر مقابل على اى شئ واما بالنسبة لتفاعل الأعضاء ربما يحتاج شخص ما لمعلومة مستقبلا ويبحث عنها فيجد الموضوع ويستفيد

ويكون لصاحب الموضوع الثواب ان شاء الله

بالنسبة للدائرة العملية السابقة هى من تصميمى على برنامج الرسام العادى فأنا حتى الأن لم اجد برنامج سهل لعمل الدوائر العملية وان كنت اعرف انه يوجد برنامج لعمل الدوائر النظرية مثل Electronic work Bench ثم تحول هذه الدوائر إلى شكل عملى بواسطة برنامج آخر ولكن لا أجيد أى منهم حتى الأن

ولكن أكون شاكرا ان كنت تعرف برنامج سهل نستطيع استخدامه

السلام عليكم ورحمه الله و بركاته

أنا لا أريد المشاركات إلا من أجل النفع و فقط

فإذا دخل الأعضاء و ناقشوك فى موضوعك تتسع دائرة الحوار لحد كبير و يستفيد الكاتب بشدة

و قد يأتى من يعلمه أشياء جديدة أو يصحح له معلومة قديمة

و إلا لو أنك تكتب فى موضوع و لا يرد عليك أحد فماذا إستفدت

لا شى

طبعا مسألة أن يكون هذا العمل خالصا لله

هذا أمر مفروغ منه و لكن أنا أول مرة أكتب فى هذا الامر و كنت أعمل فيه وحدى منذ زمان بعيد و إعتمدت فى عملى على البحث على الشبكة العنكبوتية فكل مصادرى من جمعى الخاص

فأخاف أن أكون قد فهمت شئ خطأ أو أخطأت فى نقل معلومة

لذلك كنت أرجو أن يتفاعل معى الأعضاء من أجل النفع العام ليس أكثر

بالنسبة للبرنامج وجدت برنامج سهل جدا و عملى جدا و بسيط جدا

http://www.hutson.co.nz/rimupcb.htm

و هو rimupcb

المشكلة أنة لا يدعم حفظ الملف

الله معاك يا اخ ابو مقاتل

فأنا لى نفس الحال والوضع بالضبط

وما يؤخرنى على الدخول على النت غالبا العمل واحاول الوصول للمعلومات وحدى

وفرصة جيدة ان اقابل من هو مثلى وله نفس الهدف لنتعاون فيما بيننا والله يوفقنا جميعا

على فكرة انا من مصر من المنوفية ولو امكن اننا نتعارف اكثر يكون شئ جيد ان شاء الله وانا اسمى محمد جمال

وكنت بتعلم الاكترونيات عملى من حوالى 5 سنوات ولكن بدون توجية تقريبا وبالاعتماد على الكتب فى الأول ثم بعد كده على النت

وبعمل دلوقتى فى عمل دوائر الصوت والبحث فيها لإنها سهله وممكن تحقق دخل مادى اذا احسن التعامل معها وذلك لخطوه اولى لتحقيق جزء من الهدف الاكبر لى فى مجال الالكترونيات وهو التفرغ قليلا للتعلم لعلنا نصل فى يوم إلى ما نرجوه من التقدم

والذى يعوقنى حاليا هو الوقت الذى يضيع فى البحث عن القوت الأساسى لعائلتى .

فأتمنى حقيقه أن استطيع عمل مشروع صغير بجانب عملى الحكومى ( المفروض على ) حتى احقق دخل مناسب يساعدنى على التفرغ

لا تؤخذنى اثقلت عليك

السلام عليكم ورحمه الله و بركاته

أنت على الرحب و السعة يا أخى

المشكلة بالنسبة لى أيضا أننى أنتهيت من دراستى الجامعية و الحمد لله أخذت تأجيل ثلاث سنوات

و أنا الأن لم أثبت فى عمل و منذ حوالى سنة نجحت فى تصنيع

طقم سمعات 2.1 و بفضل الله بعته بمبلغ محترم و لكن المشكلة أنه كان أول مرة و تكلف على كثيرا

و الان منذ حوالى شهر بدأت فى مشروع طقم سمعات 5.1و لكن على مستوى على من الجودة فى كل شئ و مستوى عالى فى الصوت و الشكل

و هو مشروع ضخم حيث اننى أضفت تعديلات كثيرة على الدارات و أنوى بلأذن الله أن أضيف أشياء كثيرة للغاية فيه

و إن شاء الله بعد الإنتهاء منه سوف أقم بنشرة كاملا من الألف الى الياء

و ربنا يسهل و يرزقنى كاميرا حتى أستطيع أن أصوره كاملا

مرة أخرى أنت على الرحب و السعة فى أى وقت

أنا من دمياط

و المشكلة الأساسية فيها أنها كلها موبيليا و لا يوجد بها من يهتم بالإلكترونيات

و لا يوجد فيها إلا حوالى أربع أو ست محلات لقطع الغيار

و طبعا لا أجد عادة الذى أريدة فيها "حيث أنها لا تخدم إلا سوق مكاتب الصيانة

فأضطر الى السفر القاهرة

المهم

لو أردت أى شئ بخصوص المحلات هناك فأنا أعلم الأن بفضل الله تقريبا كل المحلات التى توجد فى باب الوق

السلام عليكم ورحمه الله و بركاته

الاخ ابو مقاتل والاخوة الاعزاء فى المنتدى

سأبدأ بإذن الله البداء فى عمل الدوائر العملية لدائرة الصوت والباور

وارجو من جميع الأخوة المشاركة والمساعدة فى الموضوع

فأنا وضعت اسطوانة البدائل فى موضوع منفصل وليس كرد داخلى فى الموضوع لعده اهداف

أولها ارجاع الفضل لصحابه فى موضوع الأنظمة الصوتية متعددة القنوات

ثانيا لكى تعم الفائدة على الجميع فى المنتدى

ثالثا لعمل شهرة للموضوع لعل احد يهتم ويقول انا معكم ولسنا وحدنا ويفيد وسيتفيد

عدد القراءات لموضوع اسطوانه البدائل وصل 70 قراءة ولم يتداخل احد معنا فى الموضوع حتى الأن

موقعين لحساب تردد الفلاتر السابقة

http://www.muzique.com/schem/filter.htm

http://electronica.asm.ro/filters/cutoff.php

http://www.st-andrews.ac.uk/~www_pa/Scots_...owpass/lpf.html

فى انتظار التعليق

السلام عليكم ورحمه الله و بركاته

لعل هذه تكون أخر مشاركاتى في المنتدى لمدة طويلة قد تصل إلى بعد العيد بأسبوعين أو ثلاثة حسب الظروف

المهم يا جماعة أنا إن شاء الله سوف أتابع من بعيد لبعيد الموضوع و أى إستفسار مهما كان يتعلق بالموضوع أو لا يتعلق سوف أحاول جاهد أن أرد عليه في أقرب وقت "إن إستطعت ذلك" و الله المستعان

المهم أرى أنك بدأت تشعر بما أشعر به بالنسبة لموضوع المشاهدات أعانك الله

أنا منذ فترة , انا أعمل في مشروع مكبر صوتى 5.1 و لكن على مستوى عالى من الجودة و التكلفة أيضا و قد بدأت في وضع التصاميم الأولية له على الحاسوب و إنتهيت من تصميم دارة التكبير الرئيسية فيه و أيضا إنتهيت من وضع تصميم لللوحة المطبوعة الخاصة بالدائرة و لكن المشكلة هنا أن هذا الأمر كله لا يزال تحت التجربة حيث أن اللوحة المطبوعة لا أتأكد من نجاحها بعد و الدارة نفسها تحت التجربة حيث اننى أستخدم فيها مكونات جديدة لم أستخدمها من قبل هي المتكاملة tda 2052 و لها خرج قد يتعدى ال50 وات و لكن حيث أن الأأمر لا يزال تحت الإختبار و أن التصاميم التى عندى لم تتعدى أيضا مرحلة الإختبار إلى النجاح فلن أقم برف الدارة أو التحدث في أمرها إلى أن تصبح جاهزة تماما و أكن مطمئنا تماما لعملها

نرجع إلى موضوعنا و كانت أخر المشاركات بخصوص خصائص المرشحات الصوتية

أولا هذا هو منحنى الإستجابة الخاص بدوائر المرشحات التى تم عرضها

الذى يحدث هنا أن مرشح التردد المنخفض يمرر دون 200هرتز تقريبا ثم يبدأ المنحنى لأعلى من التردد المذكور أن ينخفض حتى يصل إلى أدنى قيمة له

و نفس الشئ يحدث مع منحنى التردد العالى حيث تكون الترددات التى أدنى من حوالى 300 هرتز متدنية في القيمة "القدرة" فلا يتم تكبيرها و تكون الترددات التى أعلى من القيمة المذكورة ذات قدرة عالية فيتم تكبيرها

هناك شئ أخير أود أن أمر عليه

ألا و هو تمرير نطاق معين الترددات

فلو لاحظتم أنني قد ذكرت في بداية الموضوع أن تقسيم الترددات يكون إلى ثلاث مجالات

و أنا هنا قسمتها إلى إثنين

أقول أولا أننى فعلت هذا لأن هذا لأمر سوف يزيد التكلفة الكلية حيث اننى سوف أضع دارة للتمرير نطاق من حوالى 200هرتز إلى حوالى 3000هرتزالى سماعات التردد المتوسط مما يستلزم وجود مكبر للقناتين اليسرى و اليمنى لهذا المستوى

و ثانيا هناك طريقة أسهل من هذا و قد أوردتها في الشرح مسبقا

هذه الدارة مكونة من دارتين

الأولى دارة مرشح تمرر أعلى من 200 هرتز و الثانية دارة تمرر أدنى من 3000 هرتز

و في حالة عدم استخدامنا إلى هذا الأمر نقوم بتوصيل سماعة التردد المتوسط و التردد المرتفع معنى بهذا الأسلوب

بالنسبة لنقطة حساب الترددات بهذا الشكل الدقيق فهذا صراحتا لن يحدث فارق كبير فى الأمر تقريبا حيث أن الدارة الخاصة بالفلاتر التى قد أرفقتها قد ذكرت مسبقا أنها مأخوذة من الداتا شيت الخاصة بtda 2052

فهى معدة مسبقا لهذا الغرض و لكنى حاولت إستخدام المواقع التى ذكرتها فى حساب الترددات فوجدت أنها تعطى نتائج بعيدة عما هو متوقع و لست أدرى هل العيب فيها أم ماذا

عموما أنا قد جربت هذه الفلاتر بنفسى و قد نجحت نجاحا باهرا أنا نفسى لم أتوقع أن تعمل بهذه الكفاءة

و للعلم هذه المواقع تحسب التردد الذى عنده سوف يحدث القطع أو بمعنى أخر يحدث قبله أو بعده الرفع او الخفض للترددات

أنا أعلم أننى لم أجب على سؤال الأخ محمد كاملا و لكن إن شاء الله سوف أقم بتجميع الموضوع في ملف وورد أو ملف acrobat أو كليهما معا

بعد إضافة كافة التعديلات اللازمة و أيضا أنوى إن شاء الله أن أضع جزء خاص في نهاية هذا الأمر بالأسئلة

فمن هنا إلى أن أنهى هذا الأمر سوف أنتظر بفارغ الصبر الأسئلة الخاصة بالأعضاء حتى أضعها في الموضوع

و السلام عليكم ورحمه الله و بركاته

الأخ العزيز ابو مقاتل يؤثر فيها كثيرا ان تبتعد عنا طول هذه الفترة لكن عسى ان يكون السبب خيرا

بالنسبة للموضوع سأحاول جاهدا أن أكمل فيه وسيكون النظام كالتالى ان شاء الله

اضع عنوان وشرح ثم اطلب اسئلة أو مشاركة مفيده ممن يريدون الدائرة العملية ويضعوا بريدهم الإلكترونى وسوف ارسل لهم العمل ان شاء الله

وهذا بدافع ألا يكون الانسان سلبى أو انانى يريد الفائده ولا يريد أن يفيد الأخرين ولو بسؤال

وهذا هو تفسيرى الوحيد لكل هذه القراءات دون المشاركة ولو حتى بسؤال ؟ فهل تعتقد أن هذا الموضوع مش مهم لهذه الدرجة ؟ لا اعتقد

عموما ألف شكر لك أخى ابو مقاتل على كل هذا المجهود وجزاك الله خيرا عنا وعن كل من سيستفيد بهذا العلم .

وأرجوا ان تراسلنى دوما ونكون على اتصال دائم ولعلمك إذا تيسر لى فى اى يوم نزولى إلى دمياط لابد أن شاء الله من المرور عليك

بريدى الإلكترونى هو gohaelmasry@gmail.com

:wacko: :wacko: :wacko:

أعانك الله أخى و أعذرنى

و أنا على فكرة أتكلم إليك من خارج بيتى من مكان محدود

وفقك الله
