أصدقائى الأعضاء أعتذر عن التأخر ولكنى الأن أقوم بإعداد PCB الخاصة بالدائرة النهائية وسأرفعها إن شاء الله على المنتدى
فأعذرونى على التأخير
والسلام عليكم ورحمة الله وبركاته
الأنظمة الصوتية متعددة القنوات و القنوات الفرعية
مثبّترائج
أصدقائى الأعزاء فى المنتدى لازلت معكم وان شاء الله سأرفع صور الصب قريبا على المنتدى
ولكن ارجو المشاركة ولو بكلمة
وشكرى الخاص للأخ ابو مقاتل على بدأ هذا العمل
السلام عليكم ورحمه الله و بركاته
أعانك اله أخى
أعذرنى أنا لم أمر على اموضوع منذ فترة حيث أنه لم يعد أحد يستفسر عن أى شئ
و كنت اقوم بزيارات خفية يوميا
حيث أننى إن شاء الله على عتبة إمتحانات خاصة نوعا ما
فدعو لنا
بالنسبة لموضوعك هل صنعت الدارة
إرجو إن واجهت أى مشاكل أن تخبرنى و أنا إن شاء الله لن أتأخر عنك
و الله المستعان
بالنسبة للموضوع الذى فقد صورة للأسف
أنا أقوم الان برفع الصور على المنتدى بعد تصغير أبعادها أيضا للأسف و قمت برفع بعض الصور
لا إله إلا الله محمد رسول الله
アッラー以外に神はなし。ムハンマドはアッラーの使徒である
فيه حد تانى غير الأخ ابو مقاتل ( وهو كفاية والله ) معانا فى الموضوع ولا لأ
وبرجاء الرد ووضع مشاركات
بسم الله ماشاء الله موضوع قوي وبإذن الله ساستكمل معك الحوار اخ جحا حيث طلب من أحد الأخوة تصميم دائرة صغيره لصب ووفر
ان شاء الله ساستكمل البحث علي النت واعرض عليكم البحث والتصميمات قبل تسليمها للأخ
ونرجو من الله التوفيق لنا ولكم
أشكر الإخوة الكرام على هذا المجهود الرائع في البحث عن المواضيع التقنية ...
وأود أن أبلغكم أن روابط الجزئين الثالث والرابع من الكتاب لا تعمل .
أستودعكم الله . . .
قال أحد الحكماء المسلمين:
" العلم ثلاثة أشبار ، من دخل الشبر الأول تكبر ، و من دخل الشبر الثاني تواضع ، و من دخل الشبر الثالث علم أنه لايعرف شيئ !! "
أنا أسف بشدة بالنسبة للوصلات
و لكنك الأن تستطيع أن تحمل الكتاب من مكتبة القسم
هاهى ذا الوصلة للمكتبة
لا إله إلا الله محمد رسول الله
アッラー以外に神はなし。ムハンマドはアッラーの使徒である
اتأخرت قوى يا نور لعل المانع خير ارجو منك تجميع الموضوع ف ملف واحد ترفقه ف الموضوع لتعم الفائده
وجزاك الله خيراا
**ربى لا تذرنى فردا وانت خير الوارثين**
***رب هب لى المال والبنون وبارك لى فيهم***
أخى العزيز
يوجد مشكلة حاليا أدت الى ضياع الصور فى الموضوع و غيرة من الموضوعات القديمة أيضا للأسف
و نحن نحاول أن نعالجها
لا إله إلا الله محمد رسول الله
アッラー以外に神はなし。ムハンマドはアッラーの使徒である
لقد تم حل المشكلة و لله الحمد من قبل و من بعد
الأن أخى من الممكن أن تقرأ الموضوع على مهلك و أى إستفسار أنا متواجد إن شاء الله
لا إله إلا الله محمد رسول الله
アッラー以外に神はなし。ムハンマドはアッラーの使徒である
الاخ الفاضل نور عندى سؤال بالنسبه لدائره تكبير الترددات المنخفضه لقد استخدمت نصف المتكامله فقط على اساس انك سوف تستخدم سماعه واحده على الخرج ولكن هل يمكن ان استخدم الدخلين للتكبير ويتم اخد الخرج على سماعتين للترددات المنخفضه
**ربى لا تذرنى فردا وانت خير الوارثين**
***رب هب لى المال والبنون وبارك لى فيهم***
الاخ العزيز نور ممكن سؤال؟؟
عندى متكامله رقم
TA8277H
هل ممكن استخدامها فى هذه الدائره لتكبير الترددات العاليه والمتوسطه علما بأن المتكامله لها 4 دخول و4 خروج
مع استخدام مكبر من اى نوع تانى للترددات المنخفضه
مرفق الداتا شيت الخاص بالمتكامله
وشكراا
**ربى لا تذرنى فردا وانت خير الوارثين**
***رب هب لى المال والبنون وبارك لى فيهم***
من الممكن أن تستخدم تلك المتكاملة فى صنع ما تريد أخى
فهى مثالية لصنع نظام أربع قنوات للترددات المتوسطة و المرتفعة
و أنصحك بإستخدام متكاملة مستقلة للترددات المنخفضة
إبحث عن الtda2052
لا إله إلا الله محمد رسول الله
アッラー以外に神はなし。ムハンマドはアッラーの使徒である
الاخ العزيز نور جحا وباقى الاخوه الاعزاء
مرفق صوره بها كيفيه عمل الفلاتر للترددات المختلفه وبها كل التفاصيل وموضحه جدا جدا
ولا تحتاج الى شرح وبالتوفيق الى الجميع
الاخ العزيز نور جحا وباقى الاخوه الاعزاء
مرفق صوره بها كيفيه عمل الفلاتر للترددات المختلفه وبها كل التفاصيل وموضحه جدا جدا
ولا تحتاج الى شرح وبالتوفيق الى الجميع
**ربى لا تذرنى فردا وانت خير الوارثين**
***رب هب لى المال والبنون وبارك لى فيهم***
نور انت مش ناوى تكمل الموضوع والا ايه؟
لعل المانع خير .....
انا على استعداد للمساعده فى اى شئ والله المستعان .....
السلام عليكم
**ربى لا تذرنى فردا وانت خير الوارثين**
***رب هب لى المال والبنون وبارك لى فيهم***
هل عندك أى شئ أخر أخى
الموضوع أظن أننى أنهيته منذ فترة طويلة
لو أن عندك أى شئ تود أن نتناقش به أو أى تفاصيل تحب أن نناقشها فلا مانع عندى
لا إله إلا الله محمد رسول الله
アッラー以外に神はなし。ムハンマドはアッラーの使徒である
اخى الكريم نور ممكن طلب بسيط
ممكن رس لدوائر فلاتر (منخفضه-متوسطه-عليا)
موضح بها القيم للمقاومات والمكثفات لعمل دائرة نظام صوتى ترددات منخفضه ومتوسطه وعليا وشكراااا
**ربى لا تذرنى فردا وانت خير الوارثين**
***رب هب لى المال والبنون وبارك لى فيهم***
fawzy42 كتب:الاخ العزيز نور جحا وباقى الاخوه الاعزاء
مرفق صوره بها كيفيه عمل الفلاتر للترددات المختلفه وبها كل التفاصيل وموضحه جدا جدا
ولا تحتاج الى شرح وبالتوفيق الى الجميع
أخى الفاضل
هذه هى التى سوف تستخدمها بالضبط
قم فقط بوضع واحدة لك لقناة و قم بحساب الترددات التى ترغب بها
لا إله إلا الله محمد رسول الله
アッラー以外に神はなし。ムハンマドはアッラーの使徒である
أو من الممكن أن تراجع هذه

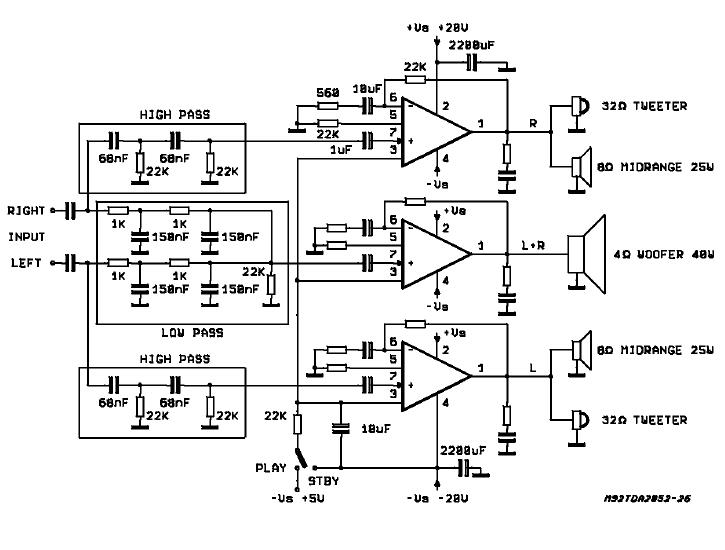

الدارة كلها

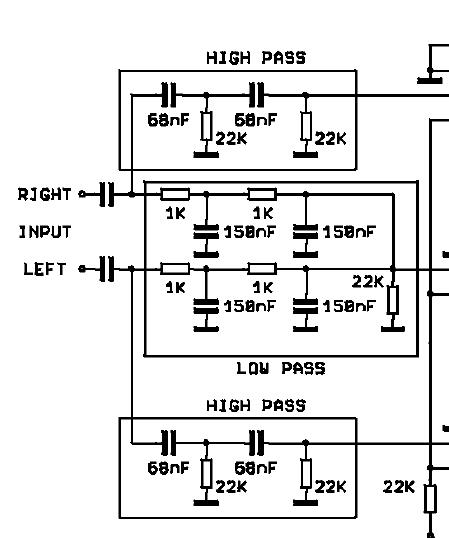

و هذه هى دارة الفلاترة بالتفصيل
للعلم هذه هى دارة الtda2052 و لكن كن حذر حين التعامل معه لأنه يسخن بسرعة كبيرة
لا إله إلا الله محمد رسول الله
アッラー以外に神はなし。ムハンマドはアッラーの使徒である
اخى الفاضل انا باخد رأيك لتحسين التصميم وده من خلال تجاربك
وشكراااااااااا
**ربى لا تذرنى فردا وانت خير الوارثين**
***رب هب لى المال والبنون وبارك لى فيهم***
اخى الفاضل** نور** السلام عليكم ورحمه الله وبركاته
صنعت فلتر لترددات المنخفضه 150 هرتز والاقل مكونه من 2 مقاومه 100 اوم مع 2مكثف 10 ميكرو فراد والمتكامله TDA7240A لتكبير الترددات المنخفضه فقط
ولكن للاسف الدائره لاتعمل مع هذه القيم لاننى عندما ادخلت الاشاره بدون فلتر اخرجت الدائره صوت وعند ادخال الاشاره الصوتيه على طرف الدخل للفلتر لا يخرج صوت نهائى من الدائره
اعتقد لان المتكامله لها مقاومه دخل معينه تعمل فى حدودها واى قيم خاطئه تؤدى الى ضياع الاشاره واضعافها وبالتالى لايتم تكبير الاشاره ارجو الافاده فى اسرع وقت.....مرفق الدانا شيت الخاص بالمتكامله TDA7240A
وشكرا مقدما................
**ربى لا تذرنى فردا وانت خير الوارثين**
***رب هب لى المال والبنون وبارك لى فيهم***
ممكن إذا تكرمت أن ترفق مخطط دارة الفلتر التى قمت بصنعا بالضبط
