كيف تصنع ماكينة cnc بالتفصيل مع المخططات

السلام عليم

عاشت ايدك أخ

(adnan2008)

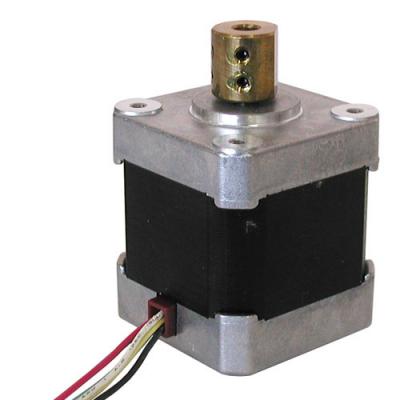

واضح انك بذلت جهد كبير في صناعة هذه الماكنة وقد تميزت بها بأستعمالك المحرك العادي ... لكن أحب أوضحلك ان فكرة استخدام المحركات من النوع (الستبر ماطور) هي ان هذه المحركات أدق من ناحية الحركة حيث انها تتحرك بكل نبضة تصل أليها بمقدار زاوية محددة تختلف من كل محرك الى الأخر حسب مواصفات التصنيع وهي بذلك تحرك الجانب الميكانيكي بشكل دقيق يصل الى أعشار المليم في بعض المحركات حيث تصل مقدار درجة الدوران الى 0.72 درجة لكل نبظة.... أضافة الى ذلك ان الأستمرارية في الحركة بعد انتهاء النبضة هي صفر اي ان عزم هذه المحركات أكبر من المحركات العادية التي تساويها من ناحية الحجم و أستهلاكها للتيار لذك سأعرض عليك مخطط وصورة توضح لك الفكرة ... لكن هذا لايقلل من أعجابي بفكرتك بأمكانية أستخدام بدائل لهذه المحركات التي تعتبر أختصاصية نوعاً ما ...وأكرر عاشت أيدك

السلام عليكم

أخوتي الأعزاء سبق واني وعدكم انني سوف أعرض عليكم تجربتي بكل تفاصيلها عسى ان افيدكم ولو قليلاً بها

و بسم الله  أفتح طريقي الى  الوصول لفائدتكم جميعاً

في البداية يجب ان نعلم ان في كل مشروع في الحيات يمر بثلاث مراحل هي

1- التخطيط والتحظير

2- التنفيذ والعمل

3- التقويم والتطوير

لذلك سوف نبدأ اولاً بالتحظير

1- التحظير: ان عملية التحظير يجب ان تكون مستندة الى قاعدة علمية ومعرفية  سوف أحاول ان اعطيها لكم بشكل يفهمه الجميع لاسيما ان هناك من هو مهتم بهذا المشروع ينتمي الى فئة المحترفين في المجالات العلمية ( البرمجة والألكترون و الميكانيك وغيرها ) و من هم ممارسون فقط ومن هم هواة ليس أكثر

لذك سأبدأ من البداية بصورة مختصرة وبسيطة جداً جداً بعيداً عن التفاصيل الأحترافية التي قد لا تهم الجميع (أي كما يقولون هنا في العراق أعطيكم زبدة الموضوع)وأوضح التالي

1- ان ماكنة السي ان سي تتنوع من حيث الأستخدام

2- ان الأجزاء الرئيسة في الماكنة هي

أ-دائرة ألكترونية

ب- هيكل ميكانيكي متحرك

ج- محركات ترتبط بالدائرة الألكترونية  لتحرك الهيكل الميكانيكي الذي ترتبط بهي ميكانيكياً

د- وحدة أدخال المعلومات وهي هنا الحاسبة الألكترونية

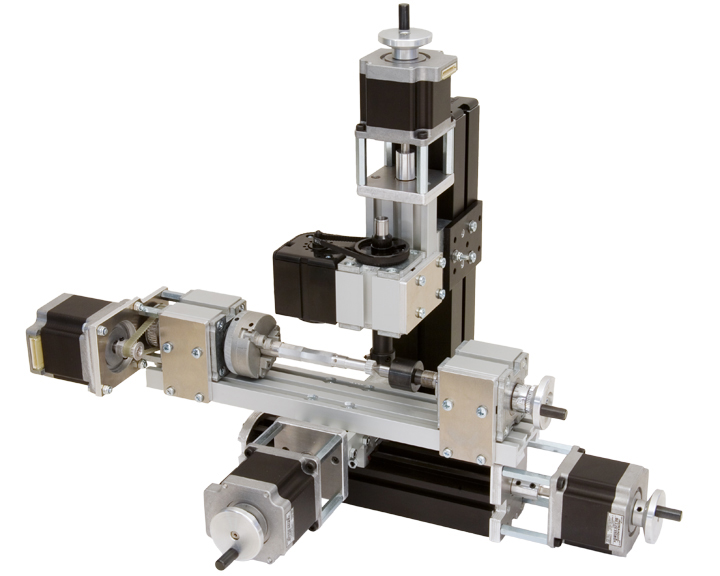

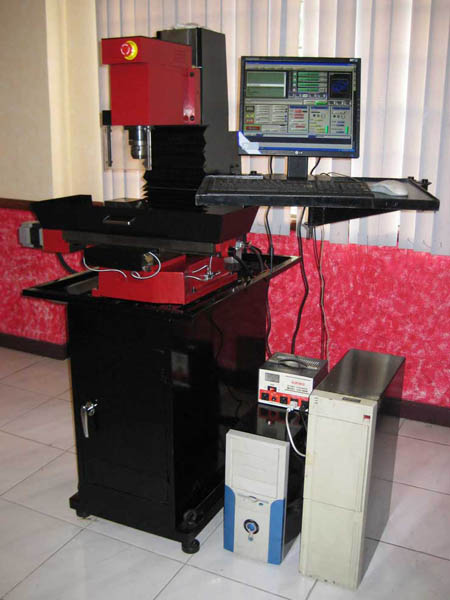

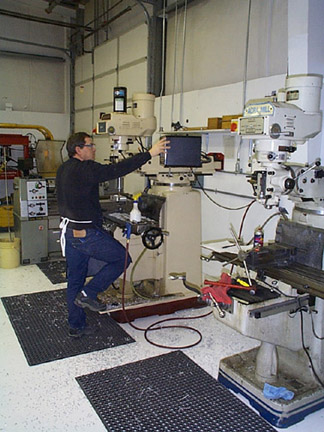

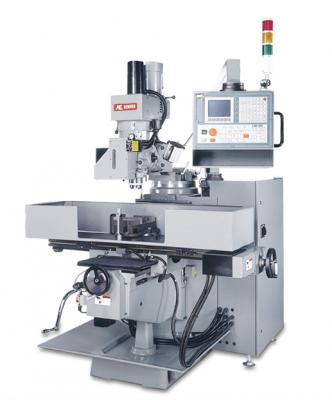

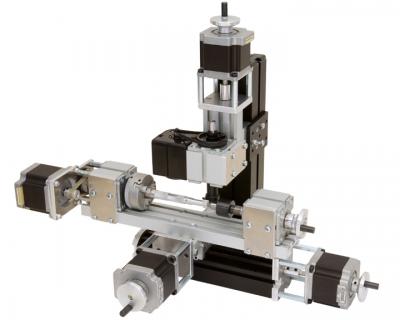

واود الأشارة ان كلمة سي ان سي تطلق على اي ماكنة تشكيل بأستخدام الحاسوب.. فهي بذللك تتنوع حسب استخداماتها وانواع المادة التي تشكلها و طريقة عملها بل وحتى في احجامها وكلما زادت الماكنة تعقيداً زادت دقت هذه المكائن وهذا هو الغرض الذي أخترعت من أجله لكن ذلك يكون على حساب التكاليف لذلك عليك ان تعرف اولاً لماذا انت تحتاج هذه الماكنة ولأي غرض سوف تستخدمها .. وفيما يلي بعض الصور تبين لك التنوع في ماكنات السي ان سي فعسى ان أكمل لكم في وقت لاحق إن شاء الله تعالى

بسم الله الرحمن الرحم

 أخوتي الأعزاء .. سبق وان وعدكم ان قدم لكم تجربتي وقدمت لكم بعض المقدمات واليوم سوف ندخل مباشرة في صلب الموضوع وبكل مراحل المشروع ونبدأ على بركة الله

مرحلة التحضير

 قبل تحضير العدة اللازمة لأنجاز العمل يجب اولاً دراسة المخططات و الأجزاء التي سيتم تجميعها وتصنيعها حتى يتم معرفة ما نحتاجه من أدوات وأجهزة لتصنيعها

وأليكم اولأ الصورة العامة لماكنة ولنفصل من خلالها المواد التي نحتاجها

 ثم نفصلها من النااحية الميكانيكية ثم من الناحية الألكترونية ثم نعطي بعض الملاحظات و الأسئلة و ألأقترحات وهذه هي الصورة

أخترت لكم هذا النموذج لأنه ابسط نموذج يمكننا من الدخول الى نماذج أكثر تعقيداً لكن ذلك لا يعني انه لا يتمتع بدقة جيدة وجودة في العمل

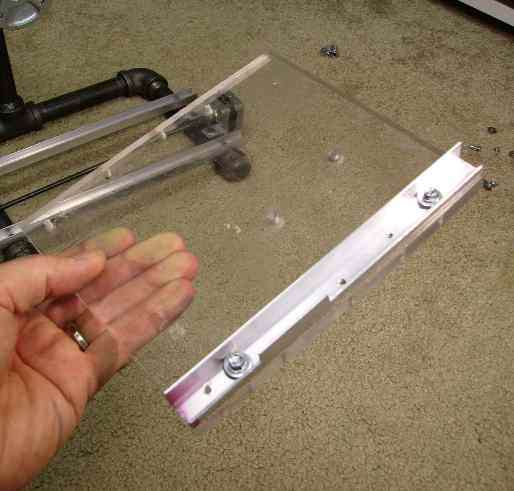

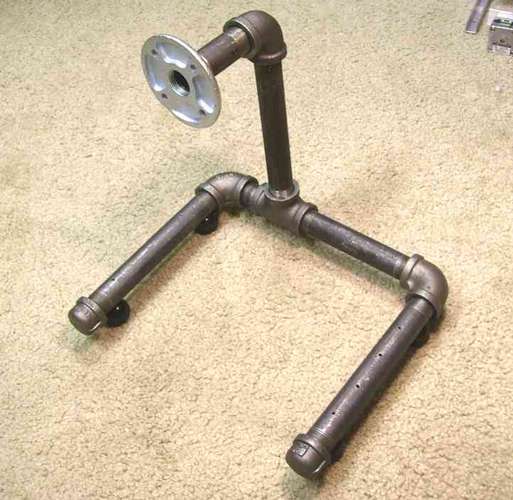

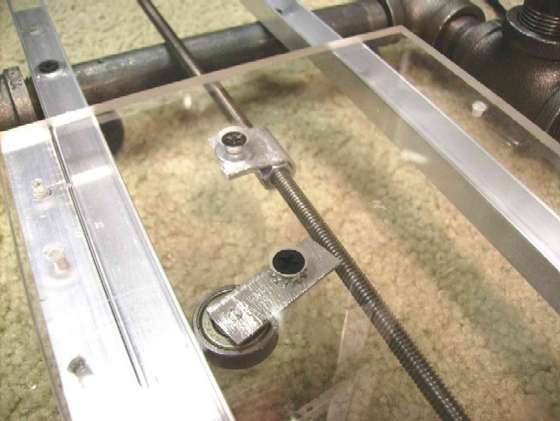

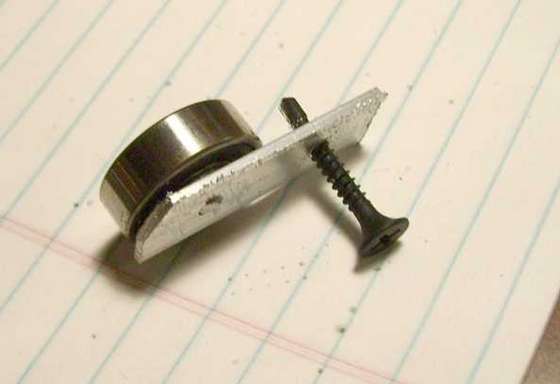

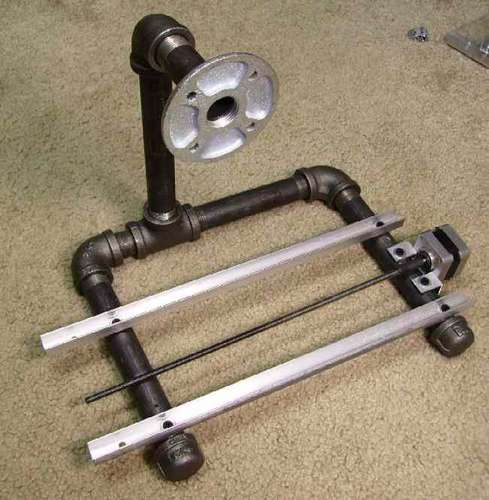

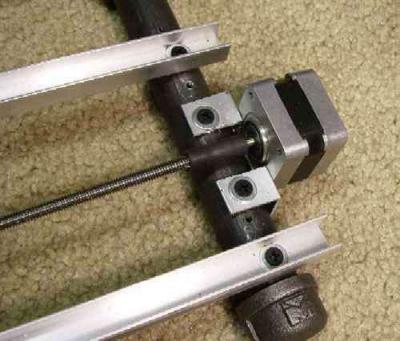

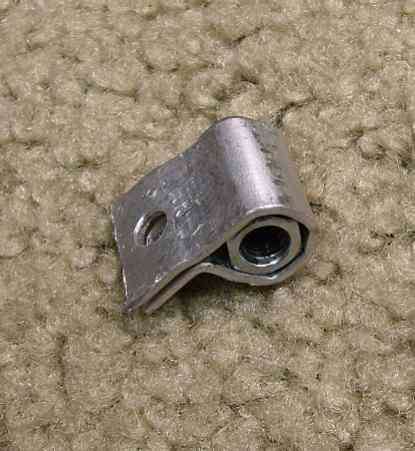

والأن سوف أفصل لكم الأأجزاء الميكانيكية بالصور عن طريق تفصيل عدة صور بتسلسل من المرحلة الأولى للتجميع الى النهاية

1

2

3

4

5

6

7

بالمناسبة

ارجو من الأخوة ابداء رأيهم الأولي  لكي أعرف اذا كان لا يهمهم الموضوع حتى أقرر هل استمر او توقف في طرح الفكرة عليكم وشكراً

بسم الله الرحمن الرحيم

أخوتي الأعزاء أحيكم بتحية أهل الجنة وأقول سلاماً من الله عليكم

في البداية أســــف أخوتي على تأخري عليكم لأنشغالي في بعض الأعمال لكني جاهدت لكي أجد لكم بعض الوقت لوكي أتواصل معكم و أوفي بعهدي لكم بأن أعطيكم ما يفيدكم في هذا المجال إن شاء الله تعالى

بسم الله نبدأ و نكمل ماقد وضحناه بالصور من مكونات الماكنة من الناحية الميكانيكية وأليكم الصور حسب تسلسها

8

9

10

وبذلك أكون قد أكملت القاعدة السفلى التي هيي تمثل الأتجاهيين المتعامدين الذي ستتحرك عليه القطعة المراد العمل عليها

وقبل أن أعطيكم الصور للقسم العلوي أرجو ملاحظة ان المحركات الكهربائية التي تستخدم للحفر لها تأثير في شكل تصميم هذا القسم لذلك ارجو ان لا تتقيدوا بهذا الشكل و لكن لأعطيكم فكرة فقط ولو اني افضل استخدام هذا النوع من أدوات الحفر لأنها رخيصة بعض الشيء و بكفائة عالية و بسرعة دوران كافية ليكون الحفر بصورة دقيقة حيث ان بعض انواعها او ماركاتها تصل الى عشرة ألاف

دورة بالدقيقة الواحدة مثل المنتج الذي تصنعه شركة ماكتا لذا ارجو أخذ ذلك بنظر الأعتبار و نكمل

11

12

13

14

15

16

17

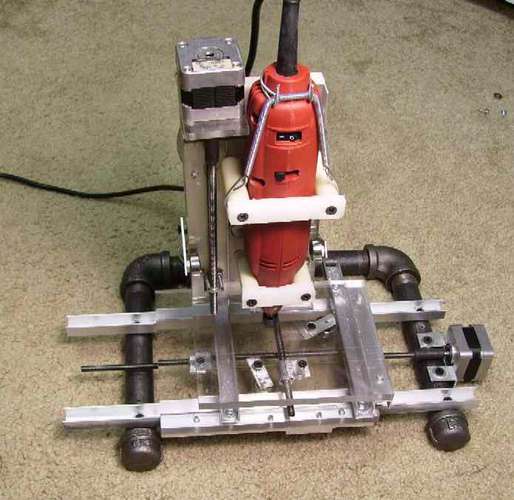

لكي تكون المحصلة النهائية للماكنة من الناحية الميكانيكية قد أكتملت لتكون كما في الصورة أدناه

عسى ان ألتقيكم على خير إن شاء الله لنكمل الجانب الألكتروني في وقت لاحق  .... وشكراً

بسم الله الرحمن الرحيم

أخي خالد تحية طيبة للك و لكل أخوتي المتطلعين لهذا العمل

قد أكون مقصراً في تأخري عليكم في عرضي لكم الدائرة الألكترونية وذلك بسبب اني مشغول بعض الشيء لكني لم انساكم ابداً لذلك سأختصر الوقت عليكم اليوم وأعطيكم ماتبقى عسى ان تقبلوا أسفي وخالص أعتذاري

في البداية سوف أعطيكم دائرة تتحكم بمحرك خطوي واحد كما في الملف

1__________.pdf

وعند فتح الملف أرجو ملاحظة نقاط التوصيل في البداية التي تربط مع الحاسبة وهي مهمة جداً من ناحية ترتيب اسلاك توصيل الدائرة مع الحاسبة وهي

PL6,PL7,PL8,PL8

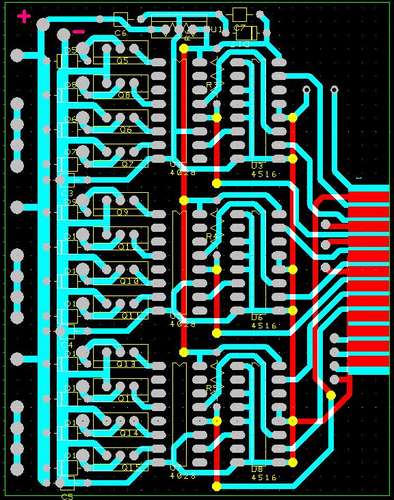

ثم سوف أعطيكم مخطط لنقاط التوصيل الخاصة بأجزاء ومكونات الدائرة على لوحة التثبيت ولكن بتكرار الدائرة السابقة التي تتحكم بمحرك واحد نفسها ثلاث مرات

لأنني اريدها ان تتحكم بثلاث محركات كما يلي

2__________.pdf

وكذالك ترتيب الأجزاء من الأعلى

3__________.pdf

و بالطبع ستكون هناك توصيلات أضافية توصل بواسطة الأسلاك و سوف اوضح اماكنها لكم

حيث كما تلاحظون ان هناك لونين من التوصيلات ألأزرق من أحد اوجه لوح التثبيت و الأحمر يمكن أعتباره توصيلات أضافية من الجهة الأخرى

هذا كل ما يخص مخططات الدائرة الألكترونية لكنني سوف أقول لكم شي واحد بعد مهم جداً وأكدت عليه وهو نقاط الأتصال

PL6,PL7,PL8,PL9,PL10

فهي كما تلاحظون تحمل أسماء أو مصطلحات و هي

 لن أخوض في الحديث عنها لأنها تحتاج الى وقت طويل في شرحها وانا وعدتكم ان يكون شرحي مختصراً و مبسطاً

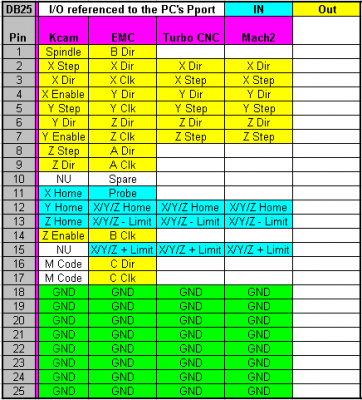

لكنني سوف أعطيكم جدولاً يساعدكم في الكشف عن البرنامج الذي تعمل عليه أي دائرة وذللك من خلال هذه التوصيلات و عددها و مواقعها على كابل الحاسبة المكون من 25 سلك .... وان هذا الجدول يعتبر دليل لمعرفة كيفية الربط و اي برنامج يناسب هذا الربط

وانا جاهز للأي استفسار أو سؤال و شكراً

سم الله الرحمن الرحيم

رمضان كريم

السلام عليكم

يا أخ خالد أحب ان الفت انتباهك الى انني ذكرت في بداية طرحي لهذا المشروع انني سوف أشرحه بأيجاز و ببساطة الى أبعد حد ممكن ليستفالد منه حتى المبتدئ و الذي ليس له علاقة بهكذا أمور لذلك انا استخدم بعض العبارات التقريبية التي ربما لا تمت الى الجانب النظري بصلة لكنها تمهد الطريق ليكون الجانب العملي أكثر أستحواذاً على الأهتمام لكنني أحيي فيك روح المتابعة و الأهتمام الغير محدود .

أما عن الـ MOSFET راجع كتب الألكترون سوف تجد ان الترانسستور هو ثاني ابسط دائرة متكاملة بعد الدايود بكل انواعه فهو يتكون من ثلاث أقسام معروفة والتي تكون مرتبة اما على شكل PNP او NPN لكن مواصفاتهما كثيرة تختلف حسب سماكة كل طبقة و المواد الموجودة بينهما وطريقة التوصيل هنا سوف أتوقف لكي لا ننجرف بعيداً عن هدفنا و أقول ان هناك طرق عديدة من التوصيل بين أشباه الموصلات و طرق ترتيبها هذه الطرق المتعددة محصورة بثمانية أسماء أو انواع لدوائر أشباه الموصلات منها mosfet و CMOS و OP و غيرها اما دائرة الـ N-channel و P-channel فهي تتكون من اربعة أقسام من أشباه الموصلات وليس ثلاثة كما في الترانسستور العادي فهي بذلك خرجت من كونها ترانسستور و دخلت في أطار الدوائر المتكاملة IC حيث تعتبر و بصورة تقريبية جداً جداً ترانسستور أدخلت عليه أضافات ليغير عمله .. ويتم السيطرة على هذه الدائرة الجديدة من قناة أضافية تكون اما مصنوعة من ماد اشباه الموصلات ( لسلكون ) من نوع N أو من النوع P ومن هنا يأتي الأختلاف في التسمية بين الـ N-channel و P-channel .... اما عمل التارنسستور كمفتاح فهذا صحيح لكن الأختلاف هو انه يقوم بذلك العمل عن طريق أستخدامه للأنشاء دائرة تقوم بهذا العمل مع بعض الأضافات و كذلك فقدان الكثير من التيار في هكذا دوائر لذلك يفضل و ضع دائرة أخرى في خرج هذه الدائرة تعمل كرافع للتيار أما الـ N-channel فهي توضع في دائرة ابسط لتقوم بعملها كمفتاح أضافة الاًَ ان فقدان التيار فيها يكاد لا يذكر ابداً لذلك فأن مقدار التيار المفقود فيها في الأمثلة العملية يهمل ألاً في حالات قليلة جداً جداً وهي مصممة ليمر فيها تيارات عالية بعض الشيء حيث تصل في بعض الأنواع الى 200أمبير وهي ذات أستخدام خاص .. يبدو اننا انجرفنا عن موضوعنا لنكمل ...!!

أخي العزيز بالنسبة للقطع الألكترونية وخاصة الـ N-channel ان لم تجدها عند مصلحين التلفزيون و أجهزة الأستنساخ و الأجهزة المكتبية و الأتصالات أو حتى مصلحي السيارات الحديثة فهناك حتماً أماكن خاصة لبيع مثل هكذا مواد فأسأل المهندسين القريبين منك أو حتى طلبة الهندسة فهم دائماً بحاجة مثل هذه المواد في دراستهم العلمية و المشاريع العملية وليس مهم ان كانت مستعملة أو جديدة فهي نادرة العطل فخذها حتى وأن كات قديمة لكن تأكد من ان كلها متشابهة مع بعضها .

اما بالنسبة ال spindle فالبرنامج هو الـ Kcam

مع خالص أعتزازي ..... و السلام خير ختام

بسم الله الرحمن الرحيم

رمضان كريم

تحية طيبة الى كل الأخوة وخاصة الأخ خلد والأخ ابو عبد الله.

وأرجو قبول أعتذاري كوني أتأخر عليكم في الأجابة وذلك لأنني أملك وقتاً أقل ما يمكن ان أقول عنه انه مزدحم لكنني سأجد فرصة بين الحين والأخر لأتواصل معكم إن شاء الله .

بالنسبة للأخ ابو عبد الله

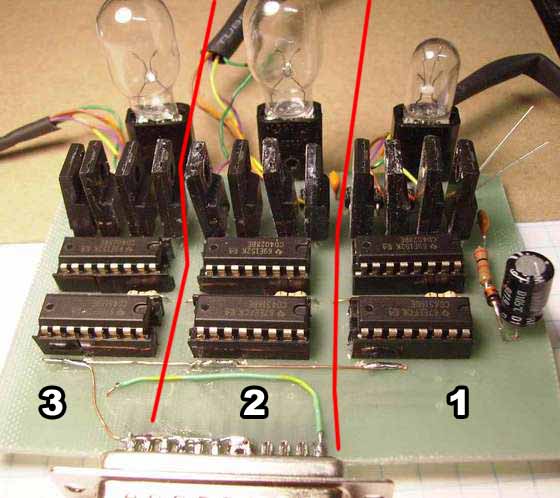

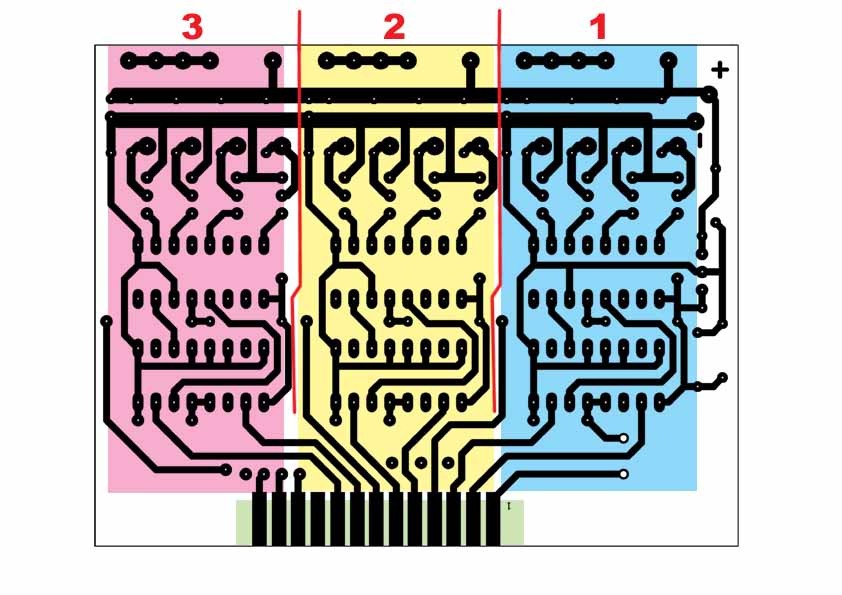

ان المخطط الأول الذي يبين رسم للدائرة مع كل محتوياتها و ارقامها و طرق ربطها فهو يوضح دائرة ألكترونية للتحكم بمحرك خطوي واحد اما ما تسأل عنه فهذا المخطط الأخر الذي ارفقته فهو لبين طريقة سهلة و مختصرة لترتيب 3 دوائر مع بعضها كل منها خاصة للتحكم ب محرك واحد كما موضح في الصور أدناه:

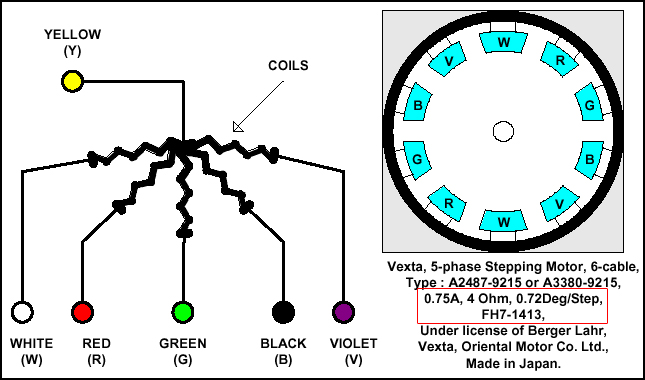

اما بالنسبة للمحرك المستخدم في هذه الدائرة فهو الخماسي الأسلاك أو السداسي بشرط ربطه بهذه الطريقة كما في الصورة أدناه لكن المحركات السداسية الأسلاك قليلة جداً في الأسواق و تكون غالية الثمن بعض الشيء

 علية وكما يقولون عندنا في العراق .... تدللون علية و اني الممنون
