كيف تصنع ماكينة cnc بالتفصيل مع المخططات

بسم الله الرحمن الرحيم

رمضان كريم

تحية طيبة الى كل الأخوة وخاصة / اسامه احمد

هل تساعدني في شرح بعض مالم افهمه في المخطط السابق

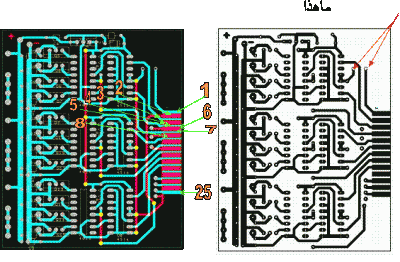

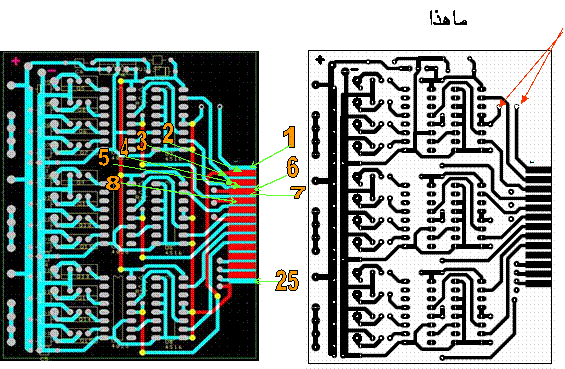

وهذه هي الصور 1- عند الاسهم بالون الاحمر ماهي ؟؟؟؟؟؟

2- الخطوط الحمراء لتوصيل 12 بن و الخطوط الزرقاء لتوصيل 13 بن ( صحيح)

ارجو التوضيح وشكراااااااا لك

وكل عام والجميع بخير************************

السلام عليكم

حياكم الله

لدى ملحوظة على الدارة

من الأفضل عزل الجزء الأخير منها ألا و هو الجزء الخاص بالترانزيستورات عزلا جيدا عن بقية الدارة حتى إذا حدث قصر فى ذلك الجزء لا يؤثر على الجزء المتبقى

إذ أن التيار الذى سوف يمر فى هذا الجزء سوف يكون كبير بما فيه الكفاية بحيث لو تسرب إلى الدارة قد يتلفها

لو إحترق أى ترانزيستور قد يحدث شئ من الإثنين

إما عزل

و إما قصر

و فى الحالة الثانية الأمر لن يكون جيد

ابوعبدالله66 كتب:

بسم الله الرحمن الرحيم

رمضان كريم

تحية طيبة الى كل الأخوة وخاصة / اسامه احمد

هل تساعدني في شرح بعض مالم افهمه في المخطط السابق

وهذه هي الصور 1- عند الاسهم بالون الاحمر ماهي ؟؟؟؟؟؟

2- الخطوط الحمراء لتوصيل 12 بن و الخطوط الزرقاء لتوصيل 13 بن ( صحيح)

ارجو التوضيح وشكراااااااا لك

وكل عام والجميع بخير************************

:huh: وهناك مكثف خزفي لم يكن ضمن المكونات في هذه الدائرة

وما القيمة المناسبة للمكثف

وكل عام والجميع بخير

السلام عليكــم ورحمـة الله وبركاتــه

بســم الله الـرحمــن الرحيــم

اعرف بنفسي : محمد رامز الخيمي

المجالات :

1- فيجوال بيسك 6.0

2- تحكم الكتروني (microcontroller)

3- ربط الكمبيوتر مع العالم الخارجي

4- الاختصاص الدراسي ( معهد متوسط تجاري مصرفي )

أود ان اشكر كل من ساهم في هذا المشروع العظيم "طبعاً العظمة والكبرياء لمن له البقاء" لكن والله انكون ابدعتوا في هالمجال واتمنى المتابعة في هالموضوع حتى يتم انجاز مكنة cnc عربية 100% ولاحظت من المشاركات ولو اني اول مرة بضيف مشاركة انو في نسبة كبيرة من المشاركين الفعالين من "سوريا الله حاميها" عموماً ومن "الشام شريف" خصوصاً واتمنى لون اني التقي في بلدي المذكورة أحدهم ونتعاون على صنع أمكنة cnc لان رأيين أحسن من رأي و"يد الله مع الجماعة" اتمنى من الجميع ان لايعتبروني منحاز لبلدي بهذه العبارات المكتوبة لكن والله لو اجتمع المشاركين في كل بلد لأنجزنا انجاز رائع بكل معنى الكلمة طبعاً لا غنى عن المنتدى الكريم الذي كان صلة خير بين الجميع وملتقى الدمغة العربية واتمنى من الأخوة الذين انتهوا من انجاز مكناتهم ان يؤكدو نوع البرنامج المستخدم + البورد ( الدارات ) التي اعطت نتائج جيدة نوعاً ما اما عربية او اجنبية

بســم الله الـرحمــن الرحيــم

السلام عليكــم ورحمـة الله وبركاتــة ،،كيف حالك إن شاء الله دائمــاً بخير ؟

This is my Participation for you, i'm sorry for using english, but really i have a problem in typing with ARABIC...Sorry.

We , Me and my friends, have made a functional CNC machine 2D and Half (2.5D) three axis, and we have used it as a CNC router. Attached you can find our reduced-simplified-testing version of our software which was based on c# synatx.

Machine Description:

2.5 D Three axis machine.

3 Stepper Motors.

A driving unit for each Axis (x,y, and z).

A central Controller that is connected to the software via serial Port RS232.

Our software which is in fact a G-Code editor with syntax identification and G-Code Compiler and simulation. Simple CAM settings can be done before sending it to execution.

Please Check out our software, and in fact i have a lot to say and advice you about CNC Manufacturing. it is worth noting that we have it all wa alhamdo le ALLAH for that 100 % Arabian CNC Machine, which really made a lot of noise at our Area, where it was Killed.

I have spent many years in this field, not using but rather than that developing the idea of this machine.so, i think it can be done again, to give a chance for you to start from where we have stopped to continue and to make a farther success.

Kindly, if any one can translate my contribution, he/she more thn welcomed.

cnc_controller.rar

Make_a_mini_milling_machine.pdf

بسم الله الرحمن الرحيم

اخي الكريم كل ماقلته في كلامك مجرد رغبة تترافق مع كل من يريد تصنيع الة cnc

ويجب على كل من يرغب بدخول هذا الميدان البدء بنموذج صغير لمعرفة تحريك الالة وقيادتها والتحكم البرمجي والرسم الهندسي وتحويل صيغ

الرسم وكيفية التحويل لاكواد واومر لقيادة الالة بها مع ملاحظة الافادة من تجارب واعمال الاخرين في هذا المجال او ان يكون لديه امكانية الدراسة العملية والنظرية في اي معهد متخصص بذلك وان متاكد من قلة المعاهد التي تهتهم بذلك بل ندرتها وانعدامها في اقطار كثيرة ثم ان هناك برامج قيادة متعددة منها ما هو مجاني بسيط او معقد ان قولك التركيز على بناء دارة عامة لقيادة ثلاث او اربع محاور مع مفاتيح نهاية شوط لا يتعدى تصنيع وحدة ربط بين المحركات وهذا مقبول اما بناء دارة محرك خطوي لقيادة محرك مع ترك الامر لاختيار محرك من قبل المستخدم غير مقبولة علميا لان للمحركات انواع وحجوم لكل واحد دارته الخاصة به كما ان كل برنامج قيادة له ميزات ليست متوفرة بغيره

والالات تحتاج لدقة عالية بالتصنيع وضخامة بالتكلفة ان كانت سيتم استخدامها بشكل عملي وبشكل يتم الافادة منها بشكل واقعي ثم ان المحركات

لمثل هذا النوع لوحدها عالية السعر واما لبناء برنامج قيادة بلغة عربية يجب تضافر جهود بين مهندسين ميكانيك والالكترون والبرمجة المتخصصة معا ليتم ذلك. نحن مثلك نرغب بذلك ولكن لم نصل الى رغباتنا ضمن الظروف الحالية

وفقك الله

بســم الله الـرحمــن الرحيــم

الاخوه الاعزاء ارق التحيات انا من مصر وعندى ماكينه cnc

قادمه من ايطاليا و انا على استعداد للدراسه عليها و تطوير ما يمكن وذلك لخير الامه المصريه و العربيه كلها رجاء الاتصال atapakh@hotmail.com or 0020117032359

بســم الله الـرحمــن الرحيــم

السلام عليكــم ورحمـة الله وبركاتــه

الاخوه الاعزاء اسمى احمد الطباخ من القاهره انا بفكر فى تكوين فريق من المهندسين لتصنيع ماكينه cnc

هذه الماكينه موجوده بالفعل هىماكينه للحفر و الرسم على الزجاج الماكينه ابعدها الطول 630سم و العرض 210سم والارتفاع220سم

انا متطوع بجعل الماكينه للاختبارات والدعم المالىوهذا لخير الامه كلها

من يرى فى نفسه الكفائه والالتزام يتصل بى على

0020117032359

اوatapakh@hotmail.com

السلام عليكم ورحمة الله وبركاته

اولاً انا اهنئكم على ذلك المجهود العظيم فى سبيل وطننا العربى وابنائه

ثانياً اود ان اوضح اننى قد قمت بصناعة الجزء الميكانيكى كاملاً ( بعدة طرق مختلفة )

ثالثاً ارجو من مشرفين القسم والخبراء فى ذلك المجال ان يوضحوا لى الجزء الاليكترونى بشرح مبسط علماً بأن حجم الماكينة ( 100 سم طول × 80 سم عرض × 40سم ارتفاع )

مثلاً : الموتور: نوعه ومواصفاته ( اعلم انه موتور خطوى ) ( اماكن بيعه واسعاره فى مصر ان امكن ارجوكم ) – البوردة مواصفاتها ومكوناتها .

ارجو الرد سريعاً للاهمية

تحياتى لكم جميعاً

القسم فيه كل ما تحتاجة

فقط قم بالبحث و الإطلاع على مواضيع القسم المختلفة

السلام عليكــم ورحمـة الله وبركاتــه ،،شكراً لك اخي الكريمألف مبروك .. لقد سعدت بهذا الخبر

وجزاك الله كل خير وانتظر منك المزيد ان شاء الله

بعد اذنك اريد رسم تفصيلى ل auto welding manipulator

السلام عليكــم ورحمـة الله وبركاتــه ،،

اهلا وسهلا بکم

یا جماعه‌ انا من شد الحاج الی ماکینة سی ان سی بس ماعرفش من وین ابدا .

ان ارید مشارک بافکار معاکم و تساعدونی فی فهم الموضوع بجدیه‌

انا مهندس میکانیکی و اشتغلت قبل و بعد الدراس فی محمل صب مجوهرات

فارجو ان تعطونی فرصة لتعڵم صناعة سی ان سی.

اهم شی فی هذه الموضوع کیف تخلی ملفات اوتو کاد او جول کاد بشکل حتی یفهمها الجهاذ بتاعکم؟

وشکرا

في البدء اهلا بك اخ يسعى للخوض في هذا المجال

من المعروف أخي إن كل عمل يراد تنفيذه من حفر أو نقش أو إنشاء لشكل تنائي أو ثلاثي الأبعاد كأجسام واقعية من خلال ما يدعى تقنية ال

(CNC) تمر بعدة مراحل :

1- الفكرة : سواء كانت صورة أو رسم أو كتابة أو نقوش تنفذ بواسطة احد برامج الرسم الملائم و بالمقاسات الحقيقة المراد إخراجها كمنتج نهائي

2- ثم يتم تحويل الشكل او الفكرة المنفذة والجاهزة إلى ملف بتنسيق ملائم للآلة المنفذة (CNC) مع ملاحظة إن مهما اختلف اسم تنسيق الملف لهذه الآلات هو واقع تحت سقف ما يدعى (جي كود) (ملفات تحتوي على أحرف وأرقام)

3-هناك برامج كاملة تقوم بهذه العمليات ضمن نطاق البرامج المخصصة لمثل هذه الأمور أي برامج متكاملة من نفس الشركة المصنعة لهذه الآلات

4-هناك برامج وسيطة تقوم لربط ناتج من برامج رسم كبرنامج الاتوكاد ليعط أو يصدر ناتج العملية إلى تنسيق (G CODE) تباع بشكل

برامج ربط يمكنك البحث عما يناسب عملك وتنسيق الآلة التي ستقوم بتنفيذ عملك عليها كي يراعى شكل الناتج إن كان ذو (2D) أو (2.5D) أو

(3D) وهنا أتوقع انك تعرف الفرق بين (2D) ذو الحواف الحادة و(2.5D) ذو الحواف الغير حادة أو المنحي بشكل شبه قوس وبدرجات مختلفة كصورة وجه إنسان على لوح خشبي أو أيقونة أما ما يدعى (3D) فيمكن ان يشبه بجسم قابل للحمل دون وجود أرضية تحمله أو انه حر الحركة كتمثال أو خاتم يدوي

وبشكل أكثر إيضاح عليك تحديد الآلة المناسبة لعملك ومن ثم برنامج التشغيل واللواحق التي تعمل هذه الآلة من خلال برنامج التشغيل ثم البحث عن برنامج رسم يناسب عملك وبرامج وسيطة لتحويل التنسيق ان لم يمتلك برنامج الرسم من ضمنه برامج فرعية لتصدير او ربط مع

الآلة مباشرة

أما الصورة المأخوذة بواسطة ماسح ضوئي فيمكن معالجتها كذلك ببرامج مخصصة لذلك وتحويلها لتنسيق يناسب عملية (جي كود) وتعتمد أصلا فكرة تحديد أعماق وأبعاد نفور الصورة من خلال فكر الظل كما هو معالج بالعين البشرية عند تحديد الابعاد

وأفضل البرامج المتوفرة هي برامج (ART CAM) منها مخصص لأعمال خشبية أو مجوهرات وحلي أو أمور أخري تستطيع الإطلاع

على مقدرة هذه البرامج وهنا طبعا برامج أخرى وهناك برامج مخصص للحلي من شركات مختصة مرت علي ولا اتذكر بالوقت الحالي وربم هو نفس البرنامج الذي ذكرت حاول تفحص ما يمكنت ان يصدر من تنسيقات او برامج وسيطة لتصدير الرسم المراد تنفيذه

ولكي يكون لديك إلمام بسيط بمحتوى ملفات ال(CNC) نقول تحتوي على أوامر رقمية أي أرقام وأحرف تحدد سير محاور الآلة

(X Y Z C) طبعا هناك الآلات تحوي على تسع محاور أو أكثر ولسنا هنا للبحث بها بل مجرد ذكرها

كما تحتوي على أوامر لتحديد سرعة كل محور

تعديل خطا كتابي

شکرا لک یا اخ نبیل

انا اشکرک علی ردک ،بس ارید ان اشارک بفکرة ،ای رائیکم نستعمل ماطور بۆزشنر الذی یحرک صحن ستالیتات الموجود فی اسواق ،فهی ستیب موتور ولدیها گیربوکس تقدر تفصل گیر بوکس .ویجوز نقدر نستخدم دائرته‌ کهربائیه‌ کسویج له‌ !!!. ای رائیکم؟

اخي الكريم هناك عدة طرق لتحريك محاور الالة تقنية (stepper motor)او (Servo motor)او تقنية المكابس الزيتة للالات الكبيرة الحجم

واهم شيء في كل تقنية هي معرفة التحرك الدقيق ومراقبته لكل محور من الالة وكلما كانت الالة بها تعقيد (من ناحية البناء لحركة المحاور ) كانت

افضل وتصلح لانتاج وتصنيع الاشكال الصغيرة كمثال النقوش والاشكال الدقيقة لمعدات بناء اجهزة معقدة

ومن هنا نقول من المفضل استخدام محركات ذات موثوقية عالية في الحركة ويجب ان يكون نواقل الحركة مسننات ايضا تتمتع بالدقة

(مسنن الدودي) او اسنان مائلة ودقيقة وهذا غير متوفر بمحركات الصحون وبالامكان التاكد من ذلك

لذلك نقول ابتعد عن التفكير عن اي شيء ليس فيه دقة في بناء الة تهدف من بنائها شيء دقيق

وما دمت على اطلاع على ( jewel cad.rar ) فاليك رابط لتحميله وحجمه (34,435 ) كيلو بايت حاول تحميله الشبكة عندنا بطيئة لتحميل هذا لحجم

ولذا لن استطيع تحديد فيما ان كان قديم او حديث

http://www.4shared.com/file/91444537/ba33e...el_cad.html?s=1

سلام علیکم یا اخوانی الکرام

خلاله‌ الیومین الماضیین درست المشروع ،فجزء میکانیکی یمکن صنعه‌ و جزء کهربائی یمکن .

بس خزء الصعب فی المشروع هی کێف نخلی فایلات دی اکس اف الی نقدر نعمله‌ بواشطة اوتوکاد بشکل یعملها المێطورات؟؟

فهذه اهم شئ.

شکرا

اخي الكريم هناك برنامج يتناسب وفق فكرة تحويل الصور الى تنسيق ملائم ليعمل على الالات ال(CNC)كما يتحتوي على برامج فرعية

لتحويل (DXF)الناتجة عن الاتوكاد الى تنسيق ملائم هذا البرنامج يدعى (image to G-Code) لو حملت البرنامج طبعا مع ارقام تسجيله لعمل بشكل كامل ستاخذ فكرة عن عملية التحويل بل هناك برامج غير ذلك تساعدك في عمليات التحويل لما يناسب تنسيق الالة من حيث برنامج قيادة ال(CNC)

يمكن تحميل البرنامج منن خلال موقع

http://www.4shared.com

واصدار البنامج (image to G-Code v 3.06.0000) طبعا غير مسجل يحتاج الى (keygen ) كما هناك مواقع بها النسخة الكاملة يمكن البحث

عنها

سلام علیکم

من فضلکم ارید دائره‌ لستیبمتور مجرب لثلاث محاور

شکرا

هل بامكانك تطبيق الدارات هل انت متمكن من فهم المخططات وتحويلها الى لوحة (هل تريد مخطط ) ام تريد عناوين شراء دارات جاهزة

وما هو برنامج التشغيل الذي تعمل عليه (باي مخرج يتم وصله بالكمبيوتر) ان كان متصل بمخرج الطابعة فستجد مخططات كثيرة

كم امبير وفولت وحجم المحرك الذي تتوقع انه قادر على تحريك الالة لديك يعني هل قمت ببناء الة وتفحصت قيم القوى اللازمة لتحريك المحاور

كل ذلك عليك تقديمه كمعلومات لنساعدك في الوصول لطلبك لضمان عدم التثشث في مجهودك

اليك رابط يحوي على مخطط دارة كاملة باسم (3dstep_doku_27.pdf) طبعا تكلفة تصنيعها بسيط وتصلح لمحركات خطوية من فئة (2)امبير

http://www.nc-step.de/download.html

وصورة الدارة الجاهزة بالرابط

http://www.nc-step.de/step3d.html

وفقك الله

شکرا لک یا اخ العزیز

فی الحقیقه‌ انا مهندس میکانیکی خریج جامعة بغداد بس اعێش فی منطقه‌ اشبه‌ بجوانتنامو نزحنا بسسب الضروفالعراق الی منطقه‌الشمالیه‌ ما یسمی باقلیم کردستان

فحکومه‌ عشائریه‌ لیست لها مثیل الا فی اوائل فجر تائریخ لابشر ،العلم بشکل حقیقی ممنوع صناعه‌ و الزراعه‌ ممنوع.وانا ارید ان اصنع سی ان سی بس ما اقدر اشتری کرتات لکونترول لان لا فلوس توصل لشرکات ولا کرتات توصل لی ،لذا فلابد ان احاول ان افهم کلش بمساعدة اخوانی فی المنتدایات.هذه المنطقه‌ مثل حفرى الجهنما اخی زهیر راحت لکوریا بعدما رجعت من مطاردوبی شرکه‌ الخطوط الکوردیه‌ اخذوا جنط وبداخلها کامیرات ولابتوب ... کان تسوی محتویاتها اکثر من 5000 دولار و اخذو 270 دولار من مطار لشحن الجنط،ولله‌ یا اخوان انتو شفتو جنط بس احنا ماشفنا ولا صوره‌ لجنط

وشکرا

وصلت مشاعرك ونحن نتمنى من الله ان يعم السلام والخير وزوال كل ظلم ذكرت من ارض العراق من الشمال الى الجنوب ولكي نكون معكم وليس عليكم نتمى ان تقوم بدراسة الفكرة وما هو المطلوب منا وسنكون اخوة لتقديم ما نستطيع تقديمه فعلا وقولا

ولانك مهندس ميكانيك فهذا يساعدك على تحليل حركة المحاور للالة وتحديد مقدار ما يلزم من عزوم ..لذلك بعدها لنا تواصل لما نستطيعه ..

الا انه عليك ان تجد بعض الاصدقاء المهتمين بالالكترون وبناء الدارات وكذلك حاول تحديد نوع وهدف بناء الالة وهل تريدها نموذج اولي( تجريبي) ام نهائي لاستخدامها ولاي شيء تريدها ودرجة الدقة

انا اشکرکم جدا یا اخوان جدا جدا

سلام علیکم

اسف علی ازعجاک یا اخ نبیل بس ارید دائر مجربه‌ ،و ممکن استعمل موتورات برینتر .

اخي الكريم حدد نوع واقطاب المحركات التي تستطيع الحصول عليها ثم اطلب او ابحث عن ما يناسبها من دارات تشغيل وسنقوم بذلك

واهم شيء يجب التنبيه له ان المحركات المتوفرة في الطابعات القديمة (طبعا الخطوي منها) تكون صغيرة وضعيقة من ناحية العزم والشد لكي تستخدمها في بناء الة من الممكن توسيط المسننات او التروس لتفادي مشكلة العزم ولكن ستقع في مشكلة ان السرعة صارت قليلة ومملة لعمل المحاور لذا ننصحك ببناء الالة اولا كفكرة بالرسم وتحديد او توقع قوة المحرك المطلوب.. ولن يغيب عن بالك امر ان اي نموذج اولي سيكون

مكلف من ناحية المجهود والوقت وربما يكون غير مكلف من الناحية المادية فان لم يكن مدروس من ناحية كل امر (وفشل لا سمح الله)

يجب عليك عن الانسحاب بل اعادة تقييم سبب الفشل ومحاولة تفاديه طبعا هذا ما حصل معي لذا دعنا نفكر بصوت عالي وذلك بدراسة كل امر

ملاحظة الرابط الذي اعطيتك اياه http://www.nc-step.de/download.html

(3dstep_doku_27.pdf)

به مخطط جاهز وكلها مجربة واول دارة كانت من نفس الشركة والمخطط يصلح لمحركات 2فاز (اربع اسلاك) وسحب امبير 2 امبير

به مستخدم مجمعات (l297)و(l298) وهناك توضيحات لبناء دارة الربط مع الكمبيوتر بمنفذ الطابعة لذا ننصحك بتفحص محتوى المخطط

وتصفح الرابط التالي لتتقارن كيفية تحوير الدارات لتعمل مع محركات بنوع وحجم مختلف
